Установка доводчика на металлическую дверь

Установка дверного доводчика по этапам

Если вы решили выполнить установку дверного доводчика своими руками, стоит заранее ознакомиться с основными этапами работ и их содержанием. Монтаж может выполняться на полотно и коробку, внутри и снаружи. Для наружных дверей чаще всего выбирается внутренний способ, при котором само устройство крепится в дверном проеме, чтобы обеспечить его работоспособность в зимнее время. Предлагаем ознакомиться с ними более подробно.

Процесс установки требует повышенной точности

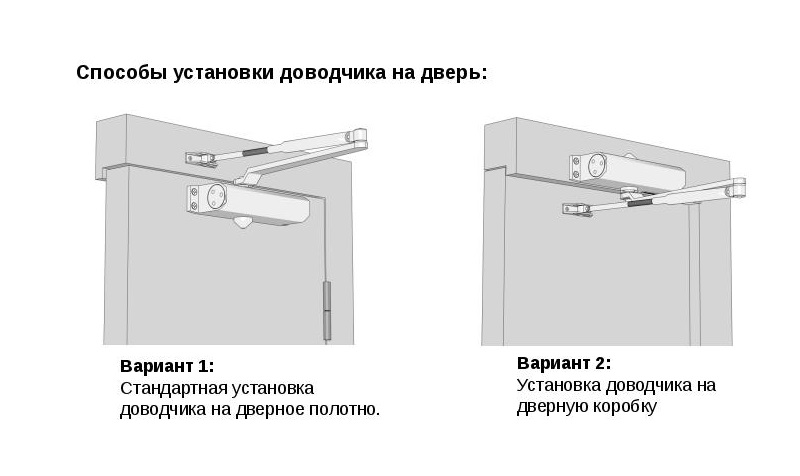

Определение схемы установки в зависимости от направления открывания двери

Прежде чем приступить к монтажным работам, следует внимательно изучить инструкцию, в которой рассказывается, как поставить доводчик на дверь. Схема выполнена в натуральную величину, что значительно упрощает разметку. Для крепления схемы используется скотч.

Возможные варианты установки представлены на инструкции, вкладываемой к каждому изделию

Как правильно установить доводчик на дверь: пошаговая инструкция

Если вы не знаете, как правильно установить доводчик на дверь, предлагаем делать это в следующей последовательности:

Иллюстрация	Описание действия
	Собираем вместе все элементы конструкции. Проверяем работоспособность системы.
	Прикладываем собранное изделие к месту будущей установки, чтобы проверить соответствие схеме
	Выполняем разметку, намечая места под крепёж на створке и раме. Просверливаем отверстия. Прикручиваем все элементы устройства и приступаем к регулировке дверного доводчика.

Особенности установки доводчика на пластиковую дверь показаны на следующем видео:

Watch this video on YouTube

Подробная инструкция по регулировке доводчика двери

Если дверная система работает нестабильно, значит требуется регулировка доводчика двери. В инструкции по эксплуатации приведена подробная информация о том, как это можно сделать. Изменением положения клапана №1 регулируем угол открытия створки. С помощью поворота клапана №2 – скорость закрывания.

Изменение положения клапанов – основное правило регулировки

Теперь о том, как отрегулировать дверной доводчик:

• изменяем угол открывания двери, выбирая оптимальное значение из диапазона 90-180°;
• регулируем скорость закрытия. Для этого открывают створку на нужный угол. Затем добиваются плавности хода и дохлопа двери путем изменения положения клапана 2.

Особенности регулировки доводчика двери своими руками можно увидеть на следующем видео:

Watch this video on YouTube

Как выбрать доводчик?

Приобретать такие изделия необходимо с учетом габаритов и особенно веса двери, иначе он быстро придет в негодность. Существует 7 категорий механизма: от 750 мм, предназначенных для дверей весом до 20 кг, и до 1600 мм, которые ориентированы на тяжелые конструкции массой до 160 кг.

Покупать фурнитуру «с запасом» тоже не нужно, иначе при открывании двери придется прикладывать значительные усилия.

Конструктивно доводчики на металлическую дверь бывают двух типов. Одна из разновидностей – это механизм с рычажной тягой. Он более распространен, поскольку доступен по стоимости, отличается высокой надежностью. Монтировать его несложно, в том числе, самостоятельно. Второй тип обладает скользящей тягой. Это более современная конструкция, но более капризная в плане климатических факторов, поэтому такие доводчики ставят только внутри помещения.

Также существуют механизмы, в которых предусмотрена функция стопора. За счет нее дверь можно фиксировать в одном или нескольких положениях. Такая особенность пригодится при переноске мебели, обладателям детских колясок и велосипедов. Ранее, чтобы зафиксировать дверь, с нее просто снимали пружину. Теперь это может обеспечить доводчик.

Технологически такие устройства можно поделить на два вида. Первый – шестереночный. Имеет рычажную передачу и зубчатую рейку. Ему требуется масляная смазка, обладающая большим минусом: при низких температурах она становится густой. Изделие этой конструкции предпочтительнее ставить внутри подъезда или другого здания, где не бывает минусовых температур. В остальном механизм показывает хорошие характеристики, надежно прижимает полотно, обеспечивает плавное его движение.

Вторая разновидность – это кулачковые механизмы. Они внутри обустроены поршнем с валом, имеют пружину, винт, который ее регулирует. За счет использования слайдерной тяги, полотно закрывается очень плавно. Эти механизмы предусмотрены для врезных доводчиков и накладных. Все напольные варианты снабжены именно таким типом устройства.

Виды

Помимо характеристик, позволяющих разделять устройства на классы, абсолютно все устройства подразделяются на два типа, в зависимости от примененной в них конструкции:

• рычажные;
• скользящие.

Рычажные – это всем привычные устройства, установленные практически всюду. Их основным плюсом является то, что возможна ручная регулировка дверного доводчика, ослабляющая или усиливающая сжатие внутренней пружины и, так же то, что петлю при необходимости можно легко снять, тем самым отключив на время действие прибора – это необходимо, например, при погрузочных работах или каких-либо других обстоятельствах, требующих нахождения дверей в распахнутом состоянии.

В скользящих устройствах отсутствует характерное выпирающее соединение, рычаги в них сконструированы таким образом, что располагаются параллельно двери и самому изделию.

Внешне они намного более эстетичны и менее заметны, но в таких устройствах есть минус – они регулируются сами, после преодоления барьера в 30 градусов ход значительно облегчается. Это было задумано для удобства, в первую очередь детей, пожилых и людей со слабыми физическими возможностями.

На деле же выходит так, что вначале дверь поддается с одним усилием, и потом нужда в нем резко пропадает, но человек то продолжает это усилие прикладывать. Этот нюанс приводит и к множеству курьезных ситуаций, в духе комедий-положений и, к сожалению, к быстрому износу механизма и поломкам устройства.

Помимо деления на типы. Зависящие от использованной конструкции, существует и разделение по видам непосредственно связанное с предполагаемыми условиями использования изделия:

• напольные;
• уличные;
• гидравлические;
• автомобильные.

Напольные конструкции – это то, что установлено на стеклянных дверях в магазинах практически во всех торговых центрах, если это устройство не высматривать умышленно, то заметить его наличие крайне проблематично.

Весь корпус вмонтирован внутрь пола, на самой поверхности остается только пластина, выполняющая роль держателя. Если дверь очень тяжелая, то ставится своеобразный «дуплет», то есть парное устройство, синхронизировано выполняющее одну и ту же функцию и из пола, и из потолка.

Существуют напольные устройства и с привычно торчащими рычажками, но они используются крайне редко, так как внешне выглядят не очень хорошо, а функционально ничем не отличаются от привычных, зато стоят в разы дороже, повреждаются механически чаще, а устанавливаются сложнее.

Предназначенные для улиц доводчики дверные – морозостойки, имеют более крупные габариты и часто антивандальную коробку корпуса. Отличий в функциональности от простых устройств, монтируемых в помещениях, они не имеют. Помимо непосредственно уличных ограждений, к примеру, ворот или калиток, такие изделия часто устанавливают в подъездах многоэтажек, на железные двери.

У данных устройств есть все нужные качества для такой эксплуатации:

• они не «замерзают» при морозных 20-25 градусах;
• у них антивандальные коробки, что делает проблематичным их повреждение хулиганами или мающимися от скуки детьми;
• сроки их гарантированной работы в разы выше, чем у простых устройств.

Доводчик дверной гидравлический — это обыкновенный доводчик, в котором использован принцип гидравлики, как правило, именно такие устройства имеют возможности для ручной регулировки напряжения пружины.

Однако, у устройств, в работе которых используется давление по принципу гидравлики есть большой минус – они предельно чувствительны к холоду и при морозе ломаются сразу и окончательно.

Автомобильные доводчики были разработаны для машин их действие направлено на запирающий механизм. Однако, этот вид устройств достаточно популярен и часто используется не по прямому назначению. С большой дверью данный механизм, разумеется не справляется. Но вот с дачной калиткой, если она не кованая, управляется замечательно.

Нюансы нестандартной установки

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

• Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
• Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
• Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
• Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

Общие сведения об устройстве дверных доводчиков

Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.

Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:

1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.

Схема работы доводчика с реечной передачей момента и гидравлическим контуром

• При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
• Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.

Корпус доводчика в разрезе

Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.

Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.

Видео: устройство и схемы установки доводчика с реечным механизмом

2. Доводчики с кулачковым механизмом

Схема доводчика с кулачковым механизмом

На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.

Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.

Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.

В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:

Доводчик с открытым двухколенным рычажным механизмом

Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.

Доводчик с направляющим каналом — слайдерной системы

Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.

Преимущества

Установка пружинных моделей петель дает следующие преимущества:

• удобство пользования дверью даже с занятыми руками;
• сохранение тепла в помещении;
• обеспечение беспрепятственного массового прохождения людей;
• предотвращение сквозняков;
• самостоятельное закрывание двери.

Для легких дверных полотен пружинные петли могут заменить доводчик

Пружинные петли, установленные в помещении, дают следующие преимущества:

1. Сбережение тепла и отсутствие сквозняков.
2. Удобное использование дверей даже с занятыми руками путём их не задействования, что служит полезной функцией в ресторанах, барах, метро, медицинских учреждениях и офисах.
3. Предоставление беспроблемного прохождения в случаях массовых скоплений и большого количества людей.
4. Отсутствие надобности закрывания дверей, так как этот процесс происходит самостоятельно.
5. Возможность установить их самостоятельно.

Пружинные петли для дверей имеют ряд преимуществ

Выбор пружинных петель не представляется сложным. При выборе, следует учесть некоторые особенности и важные детали, как направление движения, нужно принимать к сведению ту желаемую сторону, куда будут двигаться двери – право/лево. Также возможно приобретение универсальных петель.

Ширина деталей отбирается согласно размерам дверного основания, на чем стоит предельно акцентироваться. Выдерживаемый вес петлей нужно определять сразу, ориентируясь на стандартные варианты (около 20-60 кг на петлю). Зная требующийся вес, возможно определить необходимое количество петель.

Видовые характеристики важны, петли способны иметь значительную разницу в длине и цвете. Часто встречающиеся размеры – 7,5х10х12,5 см, цвета бронза, латунь, хром, золото, никель. Также стоит учесть наличие способности контролирования скорости закрывания дверей и деталей, предоставляющих плавное и бесшумное движение.

Применение и установка доводчиков

Областей для применения этих устройств достаточно много, в принципе, они могут использоваться везде, где есть двери, хоть на въездных воротах из тяжелого чугуна, хоть на игровых детских домиках из пластика, важна только верно подобранная масса доводчика дверного, чем тяжелее конструкция, на которую он будет установлен тем больше будет весить и сам прибор, и разумеется, будет обладать большими размерами.

При установке дверного доводчика нужно обязательно учесть, как именно открывается дверь – во внутрь или наружу:

• при механике «от себя» коробка устройства крепится на противопоставленной петлям стороне;
• при механике «на себя» монтаж осуществляется на той же стороне, где и выступает вертикаль петель.

Если с выбором класса доводчика возникли какие-либо сложности, то стоит обратить внимание на универсальный доводчик дверной ds серии «премиум», поддерживающий диапазон от 2го до 5го классов нагрузки, с автоматической регуляцией и вполне аккуратным внешним видом

Обычно, в комплекте с самим устройством уже продаются все детали и метизы, необходимые для его крепления, от человека понадобятся только его руки и такие инструменты, как:

• дрель с набором сверл, стандартно использование сверла «3», но некоторые производители используют другие диаметры;
• универсальная отвертка либо шуруповерт;
• могут пригодиться карандаш или мел и линейка.

Каждый абсолютно производитель, помимо инструкции с описанием самого изделия и руководством по его монтажу, снабжает комплект вкладышем-схемой, на котором прорисован весь процесс работы.

Помимо этого, некоторые производители добавляют к комплекту установочный шаблон. Это своего рода «выкройка» в натуральную величину. Лист нужно приложить к двери и разместить соответственно рисунку само устройство и закрепить его. Это очень удобно, и этим стоит воспользоваться.

При установке обязательно останутся «лишние» метизы, не стоит нервничать по этому поводу, так как комплекты всегда имеют два набора креплений – для работ с металлическими дверями и для монтажа к деревянным дверям.

Перед тем, как крепить устройство, его следует разобрать, в собранном виде монтировать нельзя, под «разобрать» нужно понимать отсоединение петли рычага, а не разбор всего механизма.

Если приобретен дверной доводчик белый, то потребуются или декоративные нашлепки, или простая белая краска, для декорирования шляпок метизов.

Сам процесс состоит из простейших действий:

• приложить коробку и отметить места отверстий;
• просверлить отверстия под крепеж;
• приложить коробку и немного закрутить метизы;
• докрутить крепеж шуруповертом.

Аналогично следует закрепить и другую часть механизма, после чего соединить все рычагом, свинтив его и не забыв при этом про шайбы.

Доводчик дверной уличный ставится аналогично, с той лишь разницей, что если нет верхней перекладины, к примеру, на воротах или калитке, то рычаг нужно развернуть, а часть корпуса, именуемую «тягой» закрепить сбоку.

Как выбрать доводчик для входной двери

Современные производители предлагают большой выбор доводчиков, которые отличаются внешним видом, местом установки, функциональными возможностями, а также генерируемым усилием пружин. Выбирать подходящее устройство для своей металлической двери следует, исходя из ее габаритных размеров, а также желаемого набора функций. Существует несколько разновидностей механизмов, которые могут встраиваться непосредственно внутрь полотна, а также устанавливаться сверху или снизу.

Наиболее популярным считается вариант монтажа сверху – в этом положении устройство доступно для регулировки и не создает помех в ходе эксплуатации. Мощность выбираемого доводчика определяется на основе массы и размеров полотна. Все модели маркируются по европейской системе EN индексами от 1 до 7. В соответствии с этим наиболее выраженным усилием обладают механизмы EN7, которые подходят для полотна массой до 160 кг, при ширине створки до 160 мм.

Выбирая то или иное устройство, обращайте внимание на доступный набор функций, который не только расширяет технические возможности механизма, но и обусловливает более высокую стоимость модели

К числу таких функций можно отнести:

• Замедление закрывания
• Задержка закрывания на 30 секунд
• Ограничение скорости открывания (препятствует резкому распахиванию створки)
• Механизм координации для двустворчатых дверей.

Виды

Узнаем, какие разновидности этих приспособлений существуют на современном рынке.

Все доводчики разделяются на три типа в зависимости от места своего крепления к двери. Исходя из этой особенности устройства подразделяются на следующие типы.

Возможно вам также будет полезно узнать о том, какие существуют стандартные размеры дверных проемов.

Верхний

Наиболее популярная и часто используемая модель доводчика. В данном случае устройство располагается в верхнем углу двери, совершенно не мешая передвижению людей. Монтаж такого доводчика возможен на любой металлической двери.

Верхний доводчика на металлическую дверь

Нижний

Эта разновидность устройства используется намного реже из-за частой невозможности его крепления. Как понятно из названия, в данном случае устройство крепится в нижней части двери.

Нижнего крепления

Скрытый

Многие специалисты считают этот тип оптимальным выбором. Его еще называют «рамным», поскольку в данном случае основная конструкция доводчика расположена внутри дверной рамы. Монтаж скрытого доводчика на уже установленную дверь будет достаточно трудоемким, так как потребуется обрабатывать металлическое полотно специальными инструментами, которые есть далеко не в каждом доме.

Скрытый

Поэтому обычно для установки этого устройства приглашают специалиста. Из-за трудоемкости монтажа в некоторые металлические двери уже при производстве встраивают скрытый доводчик, продавая всю конструкцию в готовом виде. Этот вариант наиболее предпочтительный.

Также будет интересно и полезно узнать о том, как осуществляется установка межкомнатных дверей в проем.

Как правильно установить доводчик на дверь

В качестве примера выбирем наименее сложную конструкцию – установка дверного доводчика с открыванием полотна на себя. Разобравшись с данной методикой, можно проводить работы по монтажу и более сложных конструкций.

Разница между дверьми различной ориентации и назначения заключается только в нескольких непринципиальных элементах. Все работы проводятся по следующему алгоритму:

В первую очередь нужно выяснить комплектность доводчика. Как правило, в коробке можно найти крепеж, рычаг, сам доводчик и шаблон, по которому производится сборка и монтаж. Для тех, кто делает это в первый раз, шаблон значительно упрощает задачу.
Шаблон крепится к закрытой двери с помощью скотча. По указанным точкам, через схему шаблона сверлится необходимое количество отверстий, по которым будет производиться монтаж самого механизма. После этого шаблон снимается и производится установка доводчика.
Производится прикручивание рычага к коробке (без его регулировки).
Далее доводчик надевается на рычаг, обе части соединяются между собой специальными винтами

Важно чтобы регулировочные винты были повернуты в сторону дверных навесов.
Переходим к регулировке тяги рычага доводчика. Здесь важно, чтобы отверстия на дверном полотне совпали с отверстиями на механизме доводчика

Еще одним критерием правильно установленного механизма является его положение. При закрытой двери, рычаг должен располагаться строго перпендикулярно дверной коробке.
После выполнения всех настроечных работ и их проверки, можно приступать к прикручиванию доводчика. Проверьте, насколько хорошо он справляется с закрыванием двери. Если дверь сильно хлопает или требует значительных усилий при закрывании, просто проведите дополнительную настройку доводящего механизма. Его чувствительность можно подстроить под собственные предпочтения. Об этом читаем ниже.

Общая информация

Дверные доводчики выпускаются в разных исполнениях. Технология их крепления и способ регулирования имеют некоторые особенности. Как различаются изделия?

По специфике монтажа

• Скрытые устройства. Корпус механизма помещается в коробе или створке двери. Установка доводчиков этого типа требует профессионального подхода (практический опыт, специальный инструмент). Монтируются лишь на дверях, полотна которых имеют толщину не менее 40 мм.
• Напольные модели. Их установка производится в процессе обустройства полов, так как «тело» прибора помещается под настилом. В частном секторе изделия этой группы используются крайне редко.
• Накладные. Наиболее распространенные в быту варианты. Установить такой дверной доводчик своими руками достаточно просто. Даже при отсутствии опыта понадобится не более получаса.

По типу механизма

• Реечная передача + гидравлика. «Рабочий» элемент в доводчиках этой группы – пружина.
• Кулачковые модели. Такие изделия устанавливаются в жилищах намного реже.

По силе тяги

Данную характеристику называют по-разному – закрывающее усилие, размер доводчика, класс по EN. При выборе механизма определяющими являются параметры дверного полотна: его вес (кг) и ширина (мм). Это учитывается при определении варианта установки прибора.

Выбор способа крепления

Доводчик на металлическую дверь может крепиться разными способами в зависимости от дверной конструкции и варианта открытия дверных створок.

Стандартный метод монтажа предусматривает крепление рычага доводящего механизма на коробе возле притолоки. Основной элемент устройства фиксируется на плоскости створки.

Верхний (обратный) вариант крепления предполагает фиксацию основного механизма на притолоку. Рычаг крепится на поверхности полотна перпендикулярно верхнему элементу короба и обеспечивает требующееся усилие для выполнения монтажа конструкции.

Параллельный монтаж доводчика своими силами на металлическую входную дверь осуществляется с применением строительного уголка. Рычажная часть устройства монтируется параллельно верхнего элемента коробки.

При самостоятельном выполнении монтажных работ необходимо запомнить, что техника монтажа всегда определяется типом крепления рычажного механизма. Если дверное полотно открывается вовнутрь помещения, доводчик фиксируется на поверхности короба. Если двери открываются наружу, тогда рычаг устанавливается на створку.

Особенности доводчиков для подъездных дверей

Подъездная дверь с доводчиком работает с минимальным шумом, не выпускает тепло, всегда остается закрытой, а значит, в подъезде не будет посторонних посетителей и сквозняков. Условия эксплуатации связаны с большим количеством посетителей и воздействием погодных факторов, поэтому к доводчику предъявляются повышенные требования.

1. Прочность и способность выдерживать значительный вес входной двери.
2. Устойчивость корпуса и отдельных элементов к механическим повреждениям.
3. Морозостойкость, чтобы безотказно работал не зависимо от сезона.
4. Возможность оставлять дверь в открытом состоянии, например, для занесения мебели.
5. Высокие амортизационные качества для сглаживания ударов.

Оптимальным решением для двери в подъезде считается накладной доводчик верхнего монтажа с механизмом пневматического и гидравлического типа, адаптированным к отрицательным температурам.

Пневматика успешно используется на входе в многоэтажные здания. Она способна функционировать в сильные морозы и при жаре. Рабочие камеры заполнены сжатым воздухом, который при открывании и закрывании перекачивается из одной полости в другую. В исходное положение створка возвращается упругой пружиной, а тормозится сжимаемым поршнем воздухом. Увеличением или уменьшением потока подаваемого воздуха регулируется скорость закрывания. Стоит отметить, что пневматические доводчики на железную дверь позволяют держать створку открытой и даже помогать при закрытии без последствий.

Для установки на дверь в подъезде подходят только гидравлические морозостойкие доводчики. Их особенностью является то, что внутри находится специальное масло, которое не загустевает при морозе до −45°. Двери с гидравлическим приводом работают мягко и бесшумно. Подходят для всех климатических зон.

На что смотреть при выборе

Задумались о выборе доводчика? Следует грамотно учесть особенности дверных конструкций. Выбирайте, основываясь на ряде параметров:

Мощность. Данный параметр отвечает за эффективность открытия и закрытия дверного полотна. Чем больше ширина и вес двери, тем более мощный доводчик нужен. Ниже приведена таблица величин по европейским нормам EN 1154. Так, если у вас дверь весом 60 кг и шириной 95 см, то доводчик следует выбирать модель EN3.

Величина силы доводчика	Максимальный вес створки, кг	Максимальная ширина створки, мм
1	20	750
2	40	850
3	60	950
4	80	1100
5	100	1250
6	120	1400
7	160	1600

Окружающая среда
Обратите внимание на диапазон температур, в которых будет работать модель. Данная информация всегда прописана в инструкции
Место установки. Устройства делятся на три основных типа по месту установки. Существует: верхняя, напольная или скрытая установка. Особенности данных видов описаны в статье выше. Определитесь, какой тип подойдет вам. Регулировки. В основном подстраивают силу и скорость закрытия. Подбирая наиболее подходящие варианты. Например, регулируют существующую силу захлопа. Ее выставляют так, чтобы при 7-15 градусах скорость дверного полотна увеличивалась и замок надежно закрывался. Приобретайте модель, наиболее подходящую вам по данным характеристикам. Защита от вандализма

Это важно, если устройство будет работать в местах, где существует опасность взлома. На рынке представлены модели, которые имеет дополнительную защиту от вандалов

Качественные модели от проверенных производителей прослужат не один десяток лет. Но надо соблюдать условия эксплуатации и правильно смонтировать аппарат.

Порядок монтажа

В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

Выбирается схема

Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

Рекомендация

Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.

Производится разметка

И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

Фиксация составных частей прибора

После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

Советы:

• Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
• При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

• плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
• отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

Руководство к установке доводчика на дверь своими руками

Производители возвратного механизма дают монтажную схему, которая вычерчена в натуральную величину. Ее накладывают на дверь, чтобы разметить установку. Цветом помечена линия двери, сторона створки с петлями и нанесены другие указатели.

Пошаговая инструкция:

• технологическую схему крепят на дверь скотчем;
• керном или другим инструментом размечают отверстия;
• по схеме ориентируют доводчик, чтобы он стал торцом с винтами в бок с петлями;
• крепят коробку прибора;
• разъединяют рычаг на две части, закрепляют лапку рукоятки к полотну;
• вторую часть рычага фиксируют к доводчику.

Регулируемая сторона рычага для полотна с защелками ставят на 90° к двери так, что створка доводится до почти зарытого состояния. Длину рычага сокращают, чтобы получился легкий нажим для защелкивания.

Регулировка и настройка доводчика

Конструкции приборов отличаются, регулировочные элементы могут располагаться в разных местах. Для настройки используют руководство из технического паспорта.

Общие правила для всех винтов:

• если вращать по часовой стрелке, мощность и скорость закрывания будет увеличена;
• поворот против часовой стрелки уменьшает силу и тормозит полотно.

Регулировку проводят плавно, не крутят винты на несколько оборотов сразу. Иногда достаточно ¼ или ½ оборота. Если сильно нарушить баланс работы, на восстановление начального положения уйдет много времени. Для регулировки закрывания и скорости доводки используют различные элементы. Винты вращают понемногу до того состояния, пока створка не будет плавно приходить в закрытое положение.

Особенности установки скрытых доводчиков

На той стороне полотна, где расположены петли, размечают место для доводчика. Измеряют размер цилиндра по длине, на сверле ставят отметку, чтобы не сделать слишком глубокое отверстие. Сверлят гнездо, ставят в него цилиндр, чтобы фиксирующая планка прижималась к площади полотна.

Пластину обводят карандашом, вынимают цилиндр, в полотне зарезают выемку под планку. После второй вставки корпуса проверяют закрывание, отмечают соответствующее место на откосе. Поступают, как с предыдущей пластиной — делают выборку, чтобы утопить.

Планку с цилиндром крепят к полотну, плоскогубцами оттягивают наружную деталь от внутренней до того положения, когда покажется малый отрезок цепи. Надевают фиксатор, который крепят в растянутом положении. Наружную планку прикручивают саморезами к выборке на откосе дверного проема. После этого убирают фиксатор, и контролируют работу доводчика.
