Металлическая гофра для электропроводки

Размещение кабеля в защитном шланге

Правильная прокладка проводки в помещении предполагает размещение отдельных кусков гофротрубы в промежутках между распределительными устройствами, а уже от них непосредственно к осветительным агрегатам, розеткам, выключателям. Такие участки обычно короткие с наличием минимального числа углов, кабель в них проводится без труда.

При одновременном протягивании через защитную оболочку сразу нескольких проводников их рекомендуется сложить вместе, через шаг в 30 см перетянуть не слишком туго скотчем, изолентой. Далее провода скручиваются в общий жгут с последующим созданием петли. Если последняя получилась слишком толстой, допускается формирование отдельных петелек с последующим их скреплением шпагатом. Далее к получившемуся ушку прикрепляется трос и начинает тянуться с противоположной стороны. Так оболочка постепенно надевается на провода. Все движения выполняются плавно, чтобы не повредить изделия. Существует два способа монтажа:

• изначально на указанном участке крепится гофра, после чего в нее протягивается кабель;
• первым делом в защитную оболочку помещается провод, после чего вся конструкция монтируется на место.

Гофра для электропроводки является удобным и доступным защитным средством. Она отличается универсальностью, прочностью, материалом исполнения, о чем знает каждый электрик и подскажет, какую трубку подобрать для монтажа кабелей в конкретном месте.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

• При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
• При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

• При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
• В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Технология монтажа

Электромонтаж, в котором используются термостойкие гофрошланги, имеет специфичные нюансы, неведомые начинающим электрикам. Поэтому стоит в них подробно разобраться.

В первую очередь необходимо по проекту или чертежу определиться с участками прокладки проводов и их размерами в плане длины шлейфа. Металлическая негорючая гофра для кабеля подрезается по длине ножовкой, а пластиковая – острым ножом.

Если внутри шланга проложена протяжка, то ее откусывают кусачками

Обратите внимание, что тросик находится в состоянии натяжки, поэтому при отрезке его надо придерживать пальцами, а затем загнуть

Далее надо прочно соединить между собой протяжку и устанавливаемый электрический провод и потянуть за тросик с противоположной стороны. Таким способом кабель оказывается внутри полости термостойкой гофры.

Если для прокладки в одном направлении используется несколько проводов, тогда их концы надо соединить изолентой из поливинилхлорида, потому что у нее гладкая поверхность, которая не создаст преград для прохождения внутри полости шланга.

Если длина шлейфа достаточно большая, то вставкой кабеля в термостойкую гофру занимается два человека: один тянет протяжку, другой с противоположной стороны подталкивает провод внутри шланга.

При этом надо проводить работу на прямолинейном участке без загибов и поворотов

Здесь важно не торопиться и не тянуть сильно, потому что всегда присутствует вероятность, что скрутка между тросиком и проводом разойдется

Если такое случилось, тогда придется резать гофрированную трубу по месту расположения конца вставленного кабеля и заново проводить все операции. При этом сама термостойкая гофра будет повреждена.

Итак, если протягивание закончилось успешно, остается лишь уложить собранное изделие в штробы или между плоскостями несущих конструкций строго по проекту и с учетом требований техники безопасности.

Преимущества и недостатки

Гофрорукав из металла более пожаробезопасен и надежен, однако в землю его укладывать не стоит во избежание коррозии

Все гофрированные металлотрубы для проводки отличаются рядом преимуществ:

• высокий срок эксплуатации (30-50 лет);
• защита проложенного кабеля от мелких вредителей, грызунов, механических повреждений;
• простота установки канала на провода;
• возможность замены старой проводки на новую без сложных демонтажных работ;
• при условии заземления надежная защита от поражения током;
• устойчивость к влаге, давлению, температурным перепадам;
• нулевой уровень горючести;
• сравнительно малый вес.

К минусам использования защитного гофроканала относят:

• большие затраты на устройство проводки;
• трудоемкость процесса;
• риск скопления конденсата в канале и как следствие снижение сопротивляемости проводов.

Металлические гофры реализуются катушками либо метражом.

Советы и рекомендации, необходимые для процесса установки и покупки гофры под вытяжку

Конечный результат монтажных работ – это безукоризненное функционирование всей вентиляционной системы. Для его достижения специалисты рекомендуют придерживаться ряда правил:

Если установить слишком узкую трубу она будет создавать большую нагрузку на вентилятор.

1. В тех случаях, когда отверстие вентиляции расположено на значительном расстоянии от вытяжки, трубу лучше размещать под самым потолком, что позволит исключить наличие острых углов в конструкции и, как следствие, обеспечит надежную и эффективную работу системы. Скрывать такую конструкцию лучше под навесным потолком.
2. Нужно ответственно подойти к выбору диаметра гофры: узкая труба приведет к большей нагрузке на вентилятор и ухудшит его работу.
3. Для круглых вытяжек нецелесообразно покупать трубу с прямоугольным сечением. Это негативно скажется на эффективности работы системы и потребует установки дополнительных переходников, которые, в свою очередь, также снизят проходимость воздуховода.
4. Алюминиевая гофра – универсальный материал, так как можно не опасаться за перегрев трубы. Ее можно использовать для каналов оттока продуктов сгорания при установке газовых водонагревательных колонок или котлов отопления. При этом сами нагревательные приборы будут работать долго и эффективно.
5. Трубы из стали применяют при обустройстве каминов, печей или других отопительных систем.
6. На покупке трубы не стоит экономить. Чем качественней продукт, тем дольше будет работать вентиляционная система.
7. Неправильная работа отводной трубы из некачественного материала может способствовать попаданию угарного газа в квартиру и повлечь за собой печальные последствия.
8. Длина воздуховода должна быть не более 3 м, а ее изгибы не должны превышать 90°.

Лучше отдать предпочтение гофре из алюминия, потому что она универсальна.

Технические характеристики

Для выбора стального рукава во внимание принимается его назначение и диаметр. Для изготовления применяется вид материала, подходящий к условиям эксплуатации:

• при монтаже и использовании при температуре -40˚C и до плюсовых параметров используется сталь 15СП;
• при монтаже и использовании при температуре -40˚C и в более холодную погоду — сталь 09Г2Д.

Металлические трубы отличаются параметром гибкости:

• жесткие;
• гибкие;
• более гибкие;
• гибкие, обладающие эффектом памяти.

Трубы могут иметь разную устойчивость к деформации с внешней стороны и выдерживать такую нагрузку:

• более высокая устойчивость — до 4 тыс. Н/см²;
• высокая — до 1,25 тыс. Н/см²;
• средняя — до 0,75 тыс. Н/см²;
• легкая — до 0,32 тыс. Н/см²;
• более легкая — до 0,125 тыс. Н/см².

Показатель ударной прочности для металлогофры варьируется в пределах 0,5-6,8 кг/100 мм.

Гофра отличается внешним и внутренним диаметром, толщиной, количеством складок, рабочим давлением и длиной. Некоторые параметры приведены в таблице.

Номинальный диаметр, мм	Внешний диаметр, мм	Внутренний диаметр, мм	Радиус изгиба, мм	Минимальное количество складок на 10 см	Рабочее давление, кгс/см²
10	13,0	10,0	30	25	17
12	15,0	12,0	35	24	15
15	18,5	15,5	40	23	13
20	24,5	20,5	50	19	12
26	30,0	26,5	70	18	10
35	39,5	35,0	90	17	8
40	44,5	40,0	105	14	8
50	54,5	50,5	130	13	8

Металлогофра имеет разрывную прочность более 500 Н.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

1. Диаметру.
2. Толщине стенок.
3. Используемым материалам.
4. Цвету.
5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.

2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно!

Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

• Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
• Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

• Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
• Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
• Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
• Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

• Белый – освещение и интернет.
• Серая или черная – розетки, цепи общего назначения.
• Зелёный – информационные кабели и телефония.
• Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметр Внутренний диаметр 16 10.7 20 14.1 25 18.3 32 24.5 40 31.5 50 39.6

Размерный ряд металлорукавов:

Наружный диаметр Внутренний диаметр 9.8 5.1 11.0 7.7 13.5 9.7 15.6 11.7 19.0 14.7 22.0 18.0 38.0 31.5 45.0 37.5 58.0 49.5 71.5 62.5 87.5 78.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Особенности монтажа электропроводки в гофре открытым способом

При монтаже открытой электропроводки согласно требованиям ПУЭ расстояние от гофрированной трубы до сгораемого основания должно составлять не менее десяти миллиметров. Понятно, что, например, в деревянном доме такое условие выполнить невозможно без применения специальных прокладок. Часто для таких целей используется пенофол, обладающий наиболее сбалансированным сочетанием цены и качества. Следует учитывать, что для соблюдения требований пожарной безопасности прокладка должна выступать на 10 мм во все стороны от границы пластикового гофра.

Согласно ПУЭ допускается монтаж открытой электропроводки в помещениях на высоте от двух метров над поверхностью. Использование гофры позволяет обойти это ограничение, так как они все обладают необходимой степенью прочности для защиты кабелей от повреждений проникающими предметами диаметром сверх 12.5 миллиметров (IP20). Ведь согласно тому же ПУЭ выполнение этого условия позволяет осуществлять монтаж открытой электропроводки в помещениях на любой высоте, но при этом стоит учитывать, что проводку такого типа нельзя использовать на крышах за исключением места ввода кабеля в здание.

Как установить гофру на вытяжку на кухне: этапы работы

Монтаж гофры предполагает определенные этапы и четкую последовательность в проведении работ, которые включают:

После соединения вытяжки и гофрированной трубы необходимо воспользоваться хомутом для закрепления.

1. Составление схемы и создание чертежа с разметкой. Проектировку производят с учетом размещения кухонной мебели и другого дополнительного оборудования. Проект наглядно передает всю траекторию будущего воздуховода и позволяет рассчитать точное количество необходимых материалов.
2. Подгонку гофры и других элементов до соответствующих размеров, указанных в проекте. В случае необходимости трубу подрезают ножницами или ножовкой.
3. Установку редуктора универсального размера на горловину вытяжки. Устройство поможет монтировать трубу разного диаметра. Оптимальный вариант для кухонной вентиляционной системы – гофра для вытяжки 120 мм.
4. Соединение ребристой трубы с раструбом вытяжки. Редуктор фиксируют с помощью герметика, на него надевают рукав и крепят хомутом со специальным винтом.
5. Растягивание гофры на нужную длину и формирование ее траектории.
6. Фиксацию вентиляционного канала к стене. Специальные кронштейны с хомутами следует установить через каждый метр длины трубы. Этот этап необходим, если вентиляционный канал расположен на значительном расстоянии от вытяжки. Такая мера предотвратит раскачивание и чрезмерную вибрацию трубы в процессе работы вытяжной системы.
7. Установку решетки на вентиляционном отверстии. Обязательным условием является наличие на ней фланца и обратного клапана. Фиксируют ее с помощью саморезов.
8. Соединение гофры с решеткой. Для этого трубу вставляют во фланец, а место стыка фиксируют хомутом.
9. Подключение вытяжки к сети и проверку работы вентиляционной системы.

Если трубу необходимо подогнать до нужного размера ее подрезают ножовкой или ножницами.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

• Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
  Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
• Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
• Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
• Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

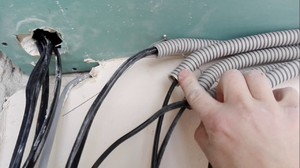

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Применение металлической гофрированной трубы

Металлическая негорючaя гофрa для электропроводки нашла широкое применение в электротехнике. Сфера ее применения достаточно широка и регламентируется нормами ПУЭ (Правила устройства электроустановок).

На фото приведен пример использования гофры при прокладке провода по горючим поверхностям

Итак:

Инструкция по монтажу проводниковой продукции устанавливает необходимость применения металлических рукавов при прокладке по любым сгораемым конструкциям. Это может быть как открытая проводка в деревянном доме, так и скрытая проводка за подвесными потолками.
Также металлическая гофра обязательно применяется для защиты проводов и кабельной продукции при пересечении трубопроводов и при параллельной прокладке

Особенно это важно при прокладке около газопроводов и трубопроводов с повышенной температурой.
Еще одной сферой применения гофры является прокладка кабеля в грунтах. Ведь благодаря своей жесткости она исключает повреждение кабеля от нагрузок грунта

Эта же особенность применяется при прокладке электропроводки в стяжке.
Металлическая гофра применяется для защиты проводов в помещениях с агрессивными средами, а также в сильно запыленных помещениях. При этом п.2.1.64 ПУЭ требует полной герметичности применяемых рукавов.
Еще один пункт в ПУЭ, который предусматривает использование гофры, — это необходимость обеспечения возможности замены провода при его скрытой прокладке.

Назначение

Гофрированная металлическая труба обладает такими преимуществами:

• устойчива к коррозии, поскольку изготовлена из нержавеющего материала;
• не изменяет свою форму при перепадах температуры и давления;
• обладает эластичностью и меньшим весом, механические свойства позволяют сгибать трубу при необходимости;
• проста в монтаже;
• может быть использована в зонах, где наблюдается сейсмическая активность;
• экологически чистый материал, безопасный для человека;
• долговечность — срок эксплуатации достигает 50 лет;
• защита проводки от влажности, ультрафиолета, пожара, перегрева, прорывов водопровода.

Преимущества трубы позволяют применять ее в таких сферах:

1. Монтаж трубопроводов, канализационной и отопительной систем. Гофрированный вид используется там, где тяжело проложить жесткий аналог, а также для подсоединения отдельных бытовых элементов и сантехники: унитаза, раковины, машины для стирки.
2. Металлогофра для кабеля применяется при необходимости прокладки коммуникаций под землей, в условиях повышенной влажности, при монтаже кабеля большого диаметра. Изоляция позволяет защитить провод от механических, погодных повреждений, продлевая срок его службы.
3. При монтаже электрооборудования металлогофра применяется для дополнительной защиты проводки. Такая труба прокладывается в жилых помещениях сгораемой конструкции, например, внутри подвесных потолков, в домах из дерева, постройках хозяйственного назначения.
4. При установке теплого пола гофрированная труба позволяет облегчить и ускорить процесс обустройства.
5. Монтаж газового подвода, вентиляции, системы противопожарной безопасности.
6. Металлические гофротрубы применяются в строительстве и при восстановлении дорог. Из материала изготавливаются основания переходов для людей, тоннели.

Основополагающие факторы классификации гофротрубы

Гофрированные трубы изготавливают из разнообразных материалов различной длины, базовой формы и диаметра. Пластиковые трубы выпускают разных цветов. Ценовой диапазон также довольно широкий. Эти основные различия лежат в основе классификации гофры. Производители изделия предлагают разнообразные модели – от цветных и тонких из прозрачного пластика до специальных водопропускных труб из нержавейки. При выборе необходимо руководствоваться не только внешними особенностями, но и производственными характеристиками и предназначением изделия.

Сфера применения гофрированной трубы очень широка. Модели с большим диаметром (более 3,5 м) укладывают под автомагистральными путями и под железной дорогой, где они выполняют функцию укрепительных стенок на водопропускных каналах под насыпями. Кардинально противоположные тонкие модели используют в качестве изоляции или для отведения воды. Таким примером может быть гофра для кондиционера.

Гофра может быть изготовлена из разнообразных материалов, различных цветов и диаметров.На заметку! Выбирая гофру, следует обратить внимание не только на цвет и гармоничность ее с интерьером, но и на соответствующий тип трубы, который имеет узкое предназначение.

Прокладка кабеля в гофре: разновидности гибких изделий

На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:

• для силового кабеля;
• для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).

Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:

скрытой внутренней;

Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам

• наружной;
• подземной.

Существует другой тип классификации изделий – по степени прочности:

• легкие трубы;
• тяжелые;
• сверхтяжелые.

По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая

Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).

Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:

№ п/п	Цвет гофры	Сфера применения
1.	Серый	Стандартный электропровод
2.	Белый	Компьютерные сети, интернет
3.	Зеленый	Телефонный или другой слаботочный кабель
4.	Красный	Внешний силовой электрокабель
5.	Синий	В системе «теплый пол» и гибких водогонах
6.	Желтый	Нужды газоснабжения
7.	Гофра черная и коричневая	Изолированные провода бытовой техники и других электроприборов

Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.

Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд

До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).

В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей

При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.

Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.

Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.

Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений

На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.

Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).

При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.

При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки

№4. Легкие и тяжелые гофротрубы

В зависимости от условий монтажа и дальнейшей эксплуатации может потребоваться использование гофротруб разного исполнения, по которому они делятся на такие типы:

• легкие;
• тяжелые;
• сверхтяжелые.

Легкие гофротрубы отличаются небольшой толщиной, мало весят, очень хорошо гнутся, прекрасно принимают необходимую форму, поэтому в монтаже максимально просты. Минус – невысокая устойчивость к механическим нагрузкам. Такие трубы используют, в основном, для внутренней проводки, но возможно их применение и для организации внешней проводки, если на гофру не будет осуществляться сильное давление. Легкие трубы можно использовать под конструкциями из гипсокартона, над натяжными и подвесными потолками, а также в автомобиле.

Тяжелые трубы имеют более толстые стенки, позволяющие выдерживать уже более серьезные нагрузки как механического, так и климатического характера. Подобные гофротрубы используют под цементно-бетонную стяжку, штукатурку, для закладки магистралей под землей.

Есть еще сверхтяжелые трубы, которые способны обеспечить максимальный уровень защиты проводки. Такие изделия рекомендуется использовать в медицинских и образовательных учреждениях, где безопасность стоит на первом месте.

Маскируем гофрированную трубу для вытяжки в короба

Одним из наиболее популярных вариантов маскировки гофры является специальный короб из пластмассы. Его продают в строительных магазинах. Производители предлагают широкий выбор моделей, конструкций и расцветок, что позволяет вписать его в любой интерьер. Иногда такие конструкции декорируют оригинальной подсветкой, создавая дополнительный уют. Такой вариант чаще всего используют в случае близкого размещения вентиляционной шахты и при отсутствии прямых углов.

Спрятать воздуховод можно под конструкцией из гипсокартонных листов, которая призвана выполнять не только маскирующую, но и декоративную функцию. Размещение фигурной и оригинальной композиции под потолком придаст интерьеру особую изящность, а помещению – дополнительный уют. При этом короб из гипсокартона не должен особо выделяться в интерьере, чтобы не создавать впечатление загроможденного пространства. Декорирование конструкции производят с использованием тех же материалов, которые применяют для всей кухни.

Маскировка трубы с помощью короба – это один из самых простых и доступных способов.

Маскировка гипсокартонными листами выполняется в несколько этапов. Сначала по размерам трубы создают обрешетку, для этого можно использовать обыкновенные профили из металла. Далее каркас обшивают гипсокартонными листами и крепят его с одной стороны к стене, а с другой – к потолку. Короб может иметь разнообразные габариты и хорошо смотрится как дополнение к подвесному потолку, состоящему из нескольких уровней, который также монтируется из гипсокартона.

На заметку! Создавая маскировочную конструкцию, следует помнить о неполадках, возможных в процессе эксплуатации воздуховода. Для того чтобы их устранить, придется демонтировать короб, за которым спрятаны трубы.
