Винтовой конусный дровокол для дачи

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Лучшие модели

Большой популярностью пользуется конусный дровокол «Сплиттер». Это технологичное приспособление позволяет колоть поленья диаметром до 50 см.

Скорость движения конусного шурупа варьируется от 150 до 400 об/мин. Производительность установки составляет 1 куб. м/час, а мощность – 1,5-3 кВт.

Масса агрегата равняется 90 кг.

Очень популярен дровокол-шуруп «Морковка». Этот механизм простой, но в то же время эффективный, а благодаря электрическому принципу работы использовать подобный механизм можно практически в любом хозяйстве.

Мощность дровокола оставляет 2,2 кВт, скорость вращения равняется 3000 оборотам в минуту.

Рабочая часть станины имеет габариты 40х70 см.

Тяжелый маховик создает довольно мощную кинетическую энергию, поэтому при помощи «Морковки» можно складывать самые сложные бревна без нагрузки на мотор. При этом раскалывание чурок настолько эффективно, что бревна буквально «разрываются».

Конусный дровокол «Шуруп» работает по простому принципу: вращаясь, конус входит в древесину наподобие шурупа, раскалывая ее на части.

Самостоятельное изготовление дровокола с винтовым конусом

Вначале необходимо заготовить основные детали станка. В качестве привода достаточно применить электродвигатель от старой стиральной машины. Для изготовления редуктора для дровокола подойдут детали от той же стиральной машины. Большой шкив от барабана, а малый остаётся на двигателе. И ремень подойдёт от того же агрегата. Это уже половина станка.

За время изготовления заказных деталей можно смастерить верстак для сборки на нем основных деталей в единое целое. С помощью сварочного аппарата изготавливается каркас станины со столом из профильной трубы ли стального уголка с утолщёнными полками. Чертёж можно скопировать из интернета или разработать самому. Отверстия для крепежа агрегатов просверливаются по наличию образца или по снятому заранее шаблону.

В окончание процесса все детали поэтапно собираются в единое целое с соблюдением очерёдности:

• сначала устанавливается вал с подшипниками на верхней площадке,
• затем прикручивается электрический двигатель,
• следующим шагом устанавливаются шкивы, большой и малый,
• надевается ремень,
• производится контрольный запуск системы для проверки слаженной работы всех агрегатов,
• в случае необходимости производится корректировка и центровка установочных параметров,
• завершающим этапом следует установка винтового конуса на основной вал,
• следует окончательная проверка работоспособности станка для рубки дров с применением древесного чурбака.

Инструменты и материалы

Чтобы изготовить собственноручно механический дровокол, вам понадобится:

• труба;
• металлический профиль;
• топор или колун.

Для изготовления вертикально-инерционного дровокола понадобятся:

• две металлических трубы разного диаметра;
• увесистый кусок металла в форме пластины для основания;
• непосредственно исполнительный инструмент – резак.

Для того чтобы собрать наиболее эффективный вид — электромеханический дровокол — в домашних условиях, понадобится изготовить конус. Он изготовляется из цилиндра СТ-45. Длина – 14.5 см, диаметр – 55 мм. Угол наклона 30 градусов. Затем на токарном станке на получившуюся деталь наносится резьба глубиной 2 мм (шаг 7 мм). Изготовленную деталь надевают на вал двигателя или ось редуктора и закрепляют штифтом. С другой стороны вала на ось насаживают подшипник, и крепят звездочку для цепи или шкив для ремня. Конус располагается на высоте 10-15 см от поверхности рамы-станины.

Материалы для изготовления:

• цилиндр СТ – 45;
• электродвигатель;
• металл для сборки станины;
• ремни или цепь;
• пусковое устройство;
• тонколистовая сталь для изготовления защитных кожухов.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

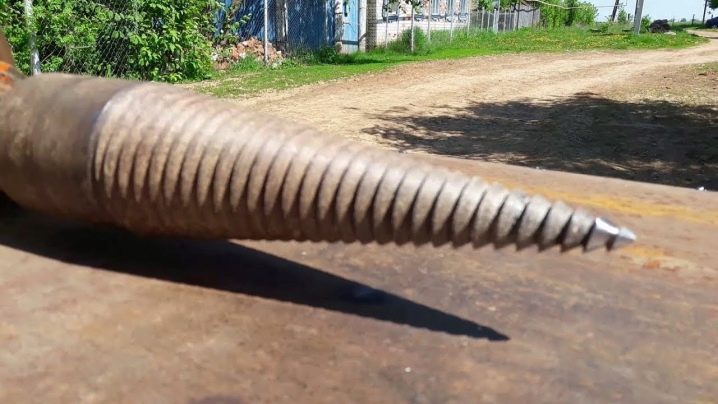

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Как выбрать?

При выборе дровоколов заводского производства следует принять во внимание несколько важных параметров. Сила удара – это одна из основных характеристик, имеющих принципиальное значение при выборе провода

Она измеряется в тоннах, при этом для бытового использования более чем достаточно моделей с параметром 5-6 т. Этого параметра хватает для того, чтобы быстро наколоть дрова для растопки бани либо небольшой печки

Сила удара – это одна из основных характеристик, имеющих принципиальное значение при выборе провода. Она измеряется в тоннах, при этом для бытового использования более чем достаточно моделей с параметром 5-6 т. Этого параметра хватает для того, чтобы быстро наколоть дрова для растопки бани либо небольшой печки.

В промышленности используют дровоколы с показателем в 10 т, они оптимальны для котельных либо на больших деревообрабатывающих производствах.

Имейте в виду, что чем выше усилие, тем выше должна быть мощность. Некоторые недобросовестные изготовители уверяют, что слабые моторы могут создавать значительное усилие на расколе – это обман. Мощностных параметров менее 3 кВт может хватить только на усилие в 4-5 т.

Особого внимания заслуживает выбор таких параметров, как однофазные или трехфазные двигатели. Трехфазные приспособления считаются более мощными, они требуют профессиональной проводки с напряжением 380В. Такие приспособления оптимальны для крупных производств с высокой интенсивностью использования, а вот в быту стоит ограничиться однофазными механизмами. Они могут подключаться к стандартной электросети, имеют встроенную защиту от скачков напряжения.

Важен такой параметр, как наибольший размер бревна, который он может расколоть. Этот параметр напрямую зависит от особенностей хода поршня. Для горизонтальных механизмов он должен составлять не больше 40 см, для вертикальных – не свыше 50 см.

Обзор модельного ряда винтовых дровоколов в видео ниже.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Инструкции по изготовлению

Прежде чем начинать работать, следует собрать чертежи, находятся они во Всемирной паутине. Схему по сборке агрегата следует тщательно проработать, в этом деле не может быть мелочей.

Сделать работу по созданию гидравлического дровокола можно в гараже. Гидросистема б/у берётся от экскаватора или трактора. Производительность зависит от объёма заготовки и какой будет раскол бревна, также немаловажную роль играет усилие, затрачиваемое на расщеп:

• 220 мм – 2 тс;
• прямой слой – 2,8 тс;
• 240 мм – 2,5 тс;
• 320 мм на 4 части – 4 тс;
• 320 мм на 8 – частей 5 тс;
• 420 мм на 8 частей – 6 тс.

Сила гидронасоса зависит от скорости подачи (в среднем 4,4 мм). После того как посчитаны основные параметры, следует озаботиться такой темой, как поиск движка. Силовая установка должна выбираться с запасом более, чем на 20%. Также следует выбирать фурнитуру, которая должна быть достаточно надёжна:

• трубки и шланги;
• кран;
• задвижки.

Колун – это элемент очень важный, он должен быть соответствующим образом заточен под углом 45 градусов. Делается колун из калёного металла, чтобы избежать излишней деформации. Резаки также должны быть твёрдыми. Бревно сначала «встречается» с вертикальным резаком, он заточен на прямой клин (с соблюдением симметрии). Резак, расположенный в горизонтальной плоскости, монтируется на заднем плане, на расстоянии 20 мм, он «ложится» на верхний косой клин.

Прямоугольный резак монтируется внизу, его высота – 4 мм, инструмент выступает не более чем на 3 мм. Такой монтаж даст возможность работать с деревянными заготовками повышенной сложности. Углы затачиваются так:

• вертикальный резак для мягких пород дерева – 18 градусов (3 размера резака);
• для плотных пород деревьев (включая берёзу) – 16 градусов (3,7 толщины ножа);
• резаки в горизонтальной плоскости – 17 градусов;
• накалыватель обладает углом наклона не более 25 градусов (минимальный уровень 22 гр., размер резака 2,5).

При проектировании и создании чертежа определяют в первую очередь функционал самодельного станка. Для работ по дому достаточно гидравлического дровокола вертикальной конструкции. Производительность таких станков небольшая, но они отличаются небольшими размерами и просты в устройстве. Затем следует подумать о приводе: бензиновый двигатель мобилен, но электрический движок более «чистый», не так громко «шумит».

Дальше важно озаботиться темой создания механического домкрата — он будет нужен, чтобы двигать массивные заготовки. Домкрат монтируется на поперечине, которая делается буквой Т, крепится она в нижней части рамы

Инструмент позволительно сделать в таком виде клинового устройства. В этом блоке также присутствует центровочный агрегат, он задаёт движение вертикально оси бедующего раскола. Для этого по оси заготовки делается метка – отверстие, через которую клиновое устройство будет входить в заготовку под углом 90 градусов по отношению к нижнему блоку. Устройство будет обеспечивать раскол заготовки с минимальными энергетическими затратами. При этом увеличивается качество скола, уменьшаются энергетические затраты, а значит и расход топлива.

Для горизонтального устройства гидропривода можно использовать автомобильный домкрат

При его монтаже важно правильно соединить шланги. В этом случае устройство монтируется на колёсную раму

При раскачивании рукоятка из домкрата действует на торец заготовки. Противоположный торец входит в материал и рассекает его.

Если давление сбавляется в гидросистеме домкрата, возвратные устройства в виде пружины (с двух боков), возвращают его в первоначальное положение. Если использовать другой нож, Х формата, то производительность может возрасти на 100%. Поставив дополнительно насосный агрегат, скорость работы возрастёт ещё процентов на 50. Насосный агрегат имеет такие узлы:

• гидроцилиндр;
• ёмкость для масла;
• насос НШ 34 или НШ 52.

Таким образом, необходимо будет сделать выбор. Гидравлический дровокол более громоздкий. Вертикальный гидравлический дровокол более габаритный, но он имеет и большую мощность. Также надо будет определиться, какая модель предпочтительнее — чаще используют конструкцию, когда резак находится в стационарном положении, а заготовка подаётся на него. Иногда используют и другой принцип, когда резак «входит» в заготовку.

О том, как изготовить гидравлический дровокол своими руками, смотрите в следующем видео.

Винтовой конус

Из всех механических разновидностей, пожалуй наиболее простую конструкцию имеет устройство именно этого типа. Своими руками сделать такой самодельный дровокол довольно просто. К тому же, в хозяйстве могут найтись необходимые детали (двигатель, цепь, шкивы, редукторы и т. д.), так что работа потребует минимума финансовых затрат.

Единственная уникальная часть такого приспособления — это конус. Его диаметр у основания должен быть примерно 50 мм. Если не удастся найти готовый элемент, его нужно вырезать на токарном станке.

Для достаточной мощности устройства понадобится электродвигатель 5-7 кВт.

Когда решите вопрос с наконечником, можно приступать к сборке конструкции. Ниже приведены инструкции, фото и чертежи для изготовления дровокола своими руками:

1. Наконечник нужно закрепить на валу при помощи штифта. Другой вариант — сделать вал и конус с резьбой.
2. На другой конец вала надевают подшипники, приваривают звездчатую шестерню.
3. Подшипники при помощи сварки приваривают к металлическим опорам, которые будут располагаться на станине или столе.
4. Наконечник винтового конуса должен располагаться на расстоянии 10-12 см от рабочей поверхности.
5. На столешнице можно сделать две направляющие из уголков. Они должны располагаться параллельно валу устройства, по обе стороны от него, на расстоянии 5-6 см от центральной оси.
6. Цепь и электромотор нужно закрыть кожухом.

Имейте в виду, конусный дровокол достаточно травмоопасен

При работе с ним следует соблюдать особую осторожность, впрочем, как и в любом другом случае.

Дровокол из бензопилы

Самый простой способ использовать безнопилу как дровокол – установка специальной насадки. Они продаются для определенных моделей и без проблем сопрягаются с устройством.

Для работы с такой насадкой не нужен стол или какое-либо приспособление для удержания поленьев. Их можно придерживать просто ногой. Процесс работы с насадкой показан в видео.

Если такой вариант не устраивает – можно сделать самодельный станок.

Для этого бензопилу в обычной комплектации устанавливают на подготовленной деревянной станине.

Закрепляют все устройство и полотно.

Жесткая рама из труб ПВХ и металла позволяет удерживать изделие на месте, невзирая на сильную вибрацию при работе.

Однако следует понимать – это скорее устройство для распиловки бруса, досок, бревен по длине, чем для раскалывания их на поленья, что хорошо видно в заключительно части ролика.

Конструкция и принцип работы

Конструкционные особенности конусного дырокола базируются на рабочем взаимодействии гайки и винта, где в роли гайки выступает мягкая древесина. На прочной металлической платформе фиксируется моторедуктор с наконечником, выполненным в форме одно- или двухконусного винта. Он вращается со скоростью от 250 до 400 оборотов в минуту.

В то же время от двигателя приходит в движение и упорная планка, она задвигает стоящий торцом чурбак на движущийся конус. В результате винт вонзается в боковину заготовки, и древесина сразу же раскалывается вдоль своих волокон.

Существуют две базовые конструкционные схемы этих дровоколов. В первой – двухзаходный конус крепится прямо на вал тихоходного электрического двигателя с параметрами мощности 4-5 кВт и количеством оборотов, не превышающим 500.

Во втором варианте используются двуручные шкивы нескольких размеров, а также гибкие приводные ремешки, при этом на вал движка крепится малый шкив, а на вал дровокольного – крупный.

Непосредственно подшипники фиксируются на инструмент в специальном стальном либо чугунном корпусе, он может быть общим для обеих деталей или отдельным для каждого подшипника.

Станина обычно довольно прочная, собранная из стальных труб либо уголков, скрепленных сваркой.

Двигатель винтового дровокола в 220 Вольт, выполняется из плотной инструментальной стали, довольно твердой. Изготовить его своими руками даже опытному токарю в домашних условиях невозможно – он может собираться лишь на заводе.

Винтовой дровокол

Подобные устройства не обладают высокой производительностью, но они занимают сравнительно немного места. Их устанавливают в дровяниках (помещениях для хранения дров). Там же производят раскалывание брусков на небольшие поленья и щепу.

В состав станка входят:

1. Электродвигатель, от него крутящий момент передается на исполнительный механизм.
2. Ведущий и ведомый шкивы с клиновым ремнем, понижающая клиноременная передача помогает увеличить крутящий момент, а также снизить частоту вращения на основной детали устройства.
3. Конус является основным рабочим органом. На конической поверхности нарезана упорная коническая резьба. При вращении внутри разрушаемого тела коническая винтовая часть врезается глубже, подтягивая полено к опоре.
4. Клин – это вспомогательное приспособление, которое помогает разрушить притянутую деталь.

Механизм простой, управляет им один человек. В процессе работы приходится подавать чурбак на конус. Его конструкция сложнее. Нарезается упорная резьба с шагом 7 мм.

Конструкция винтовых дровоколов

На сегодняшний день по конструктивным особенностям различают два основных типа дровоколов в зависимости от рабочего элемента. Первый тип располагает острой, вертикально установленной пластиной, которую называют колуном. Он также оборудован толкателем, который, соответственно, направляет дрова на этот колун. Данный тип инструмента называется реечным дровоколом. Второй тип инструмента оснащен винтообразным конусом. Оба инструмента можно смонтировать самому без особых усилий. Главное – строго следовать чертежам и располагать всеми необходимыми деталями, а особенно двигателем и рабочей частью, которая непосредственно будет колоть дрова.

Из перечисленных инструментов для колки дров легче всего смонтировать дровокол винтового типа. Не стоит бояться сборки, ведь она происходит поэтапно, а сам процесс несложен. По конструкции такой прибор довольно прост, что можно увидеть на схеме ниже.

Комплектующие элементы конструкции

Для небольшого бытового приспособления подойдет мотор 220 В от старой стиральной машины. При недостаточной мощности двигатель можно оснастить редуктором, внимательно изучив чертеж конуса для дровокола, можно применить следующий вариант сборки: на вал двигателя установить шкив небольшого диаметра, сам вал конуса оснастить шкивом большего диаметра. Увеличив разницу диаметров, можно получить дровокол нужной мощности, при этом скорость вращения рабочих органов не должна превышать 500 об/мин.

Следующим этапом является выбор подшипников для вала с учетом нагрузок. Для дровокола небольшой мощности подойдет вал и подшипники с диаметром посадочного места 30 мм.

На рабочий орган станка подшипник устанавливается в индивидуальном корпусе из стали или чугуна, закрепляется болтом. Для подшипников на станине приваривается швеллер, уголок или стальной профиль, саму станину под электроколун своими руками можно изготовить из уголков или стальных труб.

Винтовую резьбу должен нарезать профессиональный токарь, так как обработка материала требует специальной профессиональной подготовки. Сегодня в продаже имеются готовые модели конусов, среди которых потребитель может выбрать деталь под размер бревен.

Чертеж конусного дровокола и таблица расчетов диаметра режущего элемента позволяет правильно подобрать шаг и направление резьбы, которая в обязательном порядке должна быть левой. При вкручивании поступательно вращающаяся «морковка» будет врезаться внутрь круглого полена, при этом «разрывая» материал на отдельные фрагменты. При расчете глубины раскола можно получить следующие результаты:

1. если диаметр основания конуса составляет 7,0 см, а размер скоса достигает 1,1, то глубина раскола = 450 мм;
2. при диаметре рабочего узла 8,0 мм и скосе конуса 1,2, глубина раскола = 550 мм;
3. если на вал установлен конус диаметром 10,0 см при скосе сторон 1,5, глубина раскола будет = 750 мм.

Дровокольный станок может оснащаться узлом разной конструкции: с хвостовиком и внутренним отверстием для посадки на вал. Для первого варианта в торце вала сверлится отверстие под хвостовик, для закрепления комплектующего элемента применяется стопорный шуруп.

Как работает схема:

При включении маслостанции оба насоса подают масло к гидрораспределителю с небольшим давлением (например 3 мПа). Наш цилиндр, с поршнем 90мм, при давлении 3 мПа развивает толкающее усилие 1,9 тонны, что тоже совсем не плохо для холостого хода.

Как только шток гидроцилиндра касается полена, в системе повышается давление и срабатывает обратный клапан, который отсекает секцию насоса объёмом 32 куб.см, масло из которой, через редукционный клапан переливается в маслобак.

Далее работает только секция насоса объемом 10 куб.см, которой требуется значительно меньшая мощность, для развития рабочего давления в системе 16 мПа. В этот момент шток двигается медленно, но с максимальным усилием. Как только полено начнет раскалываться, потребуется меньшее усилие на штоке, давление в системе упадет и обратный клапан снова откроется, к работе подключится секция насоса объёмом 32 куб.см и шток гидроцилиндра начнет быстрое движение холостого хода.

Таким образом, для работы системы требуется привод мощностью уже не 13,5 кВт, а только 6,7 кВт, Ближайший по мощности электродвигатель 7,5 кВт. В два раза менее мощный.

Источник

Традиции или технологии?

Наши предки, и не только наши, предпочитали дрова рубить топором. Пилы появились в обиходе сравнительно недавно, и распространение имели меньшее, чем топоры. Это связано как с большими потерями материала – до 5% дерева уходит в опилки, не пригодные для растопки – так и с тем, что расколотые по волокнам поленья лучше горят и хранятся.

Традиционный топор для рубки дров называется колуном, от слова «колоть», «кол». Это массивное изделие весом обычно в 2…3 кг, со слабо выраженным лезвием и длинной рукоятью. Такая конструкция обусловлена тем, что вся сила должна уходить в удар, не отдаваясь в руках и плечах рубщика.

Однако такая работа требует достаточной физической силы и выносливости, но в большей степени – навыков. Опытные рубщики утверждают, что на любом полене есть особые точки, удар по которым способен расколоть даже самое твердое дерево без большого приложения силы.

Более современный вариант – это так называемые дровоколы.

Это механическое устройство с ручным, гидравлическим или электрическим приводом, которое позволяет раскалывать кругляк на отдельные поленья.

Поскольку изготовление обычного колуна, то есть массивного топора, в домашних условиях доступно только практикующим кузнецам с достаточным опытом и соответствующим оборудованием, поговорим о приспособлении для механизированной расколки чурбаков, которое также в просторечии называется колуном, а не только древоколом.
