Система отопления в многоквартирном доме: схема подключения и особенности

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Нормы отопления в многоквартирных домах

• Сезон отопления начинается со снижением среднесуточной уличной температуры до +8 градусов. Если это наблюдается около 5 суток, то необходим обогрев помещения. Заканчивается отопительный сезон с повышением температуры до +8;
• Минимальная температура устанавливается по типу помещения. Ее определение должно выполняться в каждой комнате. Термометр располагается за 1 метр от стен и 1,5 метра от пола;
• Горячая вода должна поступать в дом в течение года, а ее температура должна быть от +50 до +70. Отклонения возможны только на 4 градуса. Если эти правила нарушаются, то жильцы имеют право на уменьшение коммунальных платежей на 0,15 %.

Нормативные правила обычно действуют около 3 лет. Если происходит повышение, то это обязательно обоснуется. Коммунальная служба обращается в администрацию по поводу повышения стоимости отопления. Если предложение соответствует реальности, то тарифы повышаются.

Прайс-лист на газовые котельные в базовой комплектации от компании ООО Теплострой

Без циркуляционного насоса не обойтись

Схема устройства коллекторной системы отопления.

Разводка данной отопительной системы предполагает циркуляцию жидкости по принуждению. Эта функция закреплена за насосом. Именно эта часть лучевой системы перегоняет жидкость с обозначенным давлением и гарантирует наилучшие показатели температуры, комфортные для людей.

Параметры труб, размеры теплообменников влияют на разновидность циркуляционного насоса, который окажется в организуемой системе отопления. Предпочтительнее приобретать насос, который с большой скоростью перемещает жидкость по трубопроводам. Сложнее подобрать насос для лучевой системы теплого пола. Здесь потребуются устройства большие по своей мощности, способные перекачивать воду.

Сила подобного насоса и мощность лучевой отопительной системы должны иметь равнозначные параметры. Кто проигнорирует данное предупреждение, получит в результате глупой ошибки шум.

Начинать функционировать циркуляционный насос должен, если полученная система отопления будет полностью заполнена водой. Иначе возможны повреждения.

Насос допускается к началу своих действий только чистым — предварительно его нужно хорошенько промыть.

Система создаваемого коллекторного отопления требует размещения насоса для циркуляции жидкости поближе к расширительному бачку. По плану он закрепляется на обратном трубопроводе. Там не слишком высокая температура, и в этом месте он выполняет предусмотренные инструкцией условия.

Готовя план лучевого отопления, необходимо его продумать, несколько раз перепроверить. Качественные материалы, инструменты и сама схема сборки лучевой системы потребуют времени, средств и внимания. Зато это обернется комфортом в плане равномерного получения тепла в любой из комнат обустраиваемого жилища.

Хотите иметь свое отопление. Алгоритм действий

Получение разрешения на отключение

Желание жильцов улучшить обогрев собственной квартиры в холодный период естественное, если брать во внимание как работает централизованное отопление в наших домах и какие при этом приходится нести расходы за коммуналку. На первый взгляд все просто

Есть деньги, бери и устанавливай у себя дома котел и отапливай, как заблагорассудиться. Но есть одно существенно «но». В нашей стране независимость граждан даже в плане распоряжаться своим имуществом, имеет свои ограничения. Свое собственное жилье мы вынуждены отапливать, пользуясь услугами коммунальных служб. Любая попытка изменить порядок жизнеобеспечения городской квартиры наталкивается на препоны со стороны государства.

Энергетические компании являются монополистами на рынке теплоснабжения, и государство им помогает в этом, искусственно ограничивая возможности граждан перейти на автономные источники энергоснабжения. Система отопления в квартире, сделанная своими руками является чаще всего результатом изнурительной борьбы жильцов с контролирующими органами. Вся проблема в том, как получить разрешение на отключение от центрального теплоснабжения. Существующие технические нормы не позволяют самостоятельно без разрешения получить право на автономное отопление городской квартиры даже, несмотря на то, что в Гражданском Кодексе РФ нет прямого запрета на проведение подобных действий для собственников жилья и за владельцем квартиры закреплено право, в любой момент отказаться от услуг централизованного теплоснабжения.

Важно! Самовольное отключение элементов внутридомовой отопительной системы преследуется по закону и относится к административным правонарушениям. Ст.7.21 Кодекса РФ об административных нарушениях дает четкое представление об ответственности жильцов в этом плане

Организовать независимый обогрев своей квартиры своими руками – означает на начальном этапе только одно. Вам придется самостоятельно добиваться официального разрешения на отключение от центрального отопления. Уже на этой стадии вам необходимо определиться, какой вид домашнего отопления оптимальный в вашем случае.

в высотных домах (более 9 этажей) отсутствует централизованное газоснабжение в целях повышения безопасности эксплуатации жилищных объектов. Поэтому газовое отопление приемлемо в основном для обитателей многоквартирных домов старой постройки, где имеется централизованная подача бытового газа.

Какое использовать отопление, газовое или электричеством — решать вам. Главное, что бы проект отвечал необходимым строительным нормам и стандартам безопасности.

В проекте должны быть указаны все необходимые технические параметры обогревательных приборов, план и схема их подключения, а также приведены подробные гидравлические расчеты. Только после решения всех бюрократических вопросов можно непосредственно заняться технической стороной вопроса.

Демонтаж старого отопления

Разобравшись с энергетической компанией и получив разрешение на отключение, можно переходить к следующему этапу — демонтаж в квартире системы трубопровода и радиаторов внутридомовой системы. В этой ситуации вам без помощи управляющей компании или ЖЭКа не обойтись. Необходимо согласовать с этим службами порядок отключения квартиры от внутридомовых коммуникаций теплоснабжения. Только после этого можно начинать демонтаж.

В процессе работ необходимо четко придерживаться последовательности, вырезая именно те узлы и элементы системы, которые соответствуют схеме. В противном случае, при нарушении подачи тепла в другие квартиры вам придется отвечать не только по закону за вредительство, но и нести финансовые расходы, связанные с уплатой штрафа. Восстанавливать поврежденные домовые коммуникации придется за собственный счет.

Приступать к работам следует с демонтажа основных элементов разводки. Для придания цельности контуру центрального отопления, которое теперь для вас бесполезно, лучше осуществить замену стояка, врезав вместо старой трубы новую стальную трубу такого же диаметра. Изолировавшись от центрального теплоснабжения, приступайте к демонтажу старых трубопроводов и отключению отопительных приборов. Изолировавшись от центрального теплоснабжения, приступайте к демонтажу и отключению.

Для справки! Существует обязательное правило. Категорически не рекомендуется использовать для новых отопительных систем старую разводку и радиаторы. Несоответствие технических параметров, большая засоренность может привести к технологическим нарушениям в процессе работы автономного отопления.

Нормативы давления в водопроводе в квартирах

Нужно понимать, что высокое давление опасно для проживающих людей в конкретной недвижимости, а низкое мешает нормальной жизнедеятельности граждан. Минимальный показатель напрямую зависит от того многоквартирный и многоэтажный ли это дом или земельный участок.

В МКД

Если для низкого строения водонаборный столб не может находиться на отметке ниже 10 м, то в МКД для каждого этажа определен дополнительный показатель ещё 4 м. Соответственно, на 2 эт. давление в стояке должно поднимать воду на 14-метровую высоту, а на третьем – 18.

Если потребление идет по минимуму, то допускается значение в 3 м. Когда дело касается отдельных приборов, то в трубе, которая подведена:

• к рукомойнику с краном и смесителю – 2 м;
• в ванной комнате – 3 м;
• в смывном бочке унитаза – более 4 метров.

Горячее водоснабжение (ГВС)

Оптимальные цифры по водоснабжению важны, т. к. речь идет также об отоплении помещений. СНиПом установлено, что для ГВД параметр должен находиться в пределах 0,3-4,5 атмосферы, но в ночной период допускается снижение.

Определить напор можно самостоятельно, но если он будет полностью отсутствовать, то требуется незамедлительное обращение в УК, особенно когда водяной поток сильный и давление начинает передавливать систему.

В частном доме

Норма для дома, который стоит на земельном участке – 2 атмосферы. Подавать воду на частные территории также должны согласно нормам, в т. ч. имеет значение этажность, если постройка состоит из нескольких уровней. Перепад давления или плохой напор может вызвать негативные последствия для системы в целом и бытовых приборов.

Именно поэтому сотрудники УК должны постоянно проверять и замерять данные в трубопроводе. В организации формируется рабочий отдел, отвечающий за ведение статистики по давлению воды. Дополнительно в его обязанности входит реагировать на срочные вызовы.

Централизованное отопление

Тепловая магистраль централизованного отопления

• Централизованное отопление подразумевает наличие центральной котельной или ТЭЦ, вырабатывающей тепло. Такие мини-предприятия могут обслуживать какой-либо район, улицу, посёлок или даже небольшой город – главное, чтобы потребительская мощность не превышала производственную, как того и требует инструкция.
• В больших сетях такого типа существуют промежуточные распределители теплоносителя для систем отопления, это центральные (ЦТП) или индивидуальные (ИТП) тепловые пункты, из которых тепло транспортируется на более мелкие участки. Качество доставляемого теплоносителя во многом будет зависеть от состояния магистралей для его транспортировки, и если они должным образом заизолированы, то потери тепловой энергии будут минимальными.

Зависимые и независимые системы отопления

Принцип зависимой системы теплоснабжения

• Главное отличие зависимого устройства состоит в том, что горячая вода с ТЭЦ или центральной котельной поступает непосредственно к потребителю. Такие проекты не предусматривают наличия сортировочных пунктов типа ЦТП или ИТП и, конечно, из-за этого их цена ниже, что удобно для городских властей, но никак не для жителей данного микрорайона или города.
• Основное неудобство для потребителей при таком устройстве централизованного отопления заключается в том, что такая схема не позволяет подключить горячее водоснабжение домов. Ведь для ГВС источником является теплоноситель, вырабатываемый для отопления, но если он поступает прямо на радиаторы, то для того, чтобы у вас с крана текла горячая вода, батареи тоже должны быть горячими. То есть, и кран и отопительный прибор получаться запитанными от одной трубы и если это возможно зимой, то никак недопустимо летом.

Принцип независимого теплоснабжения

Совершенно по-иному дело обстоит в независимых отопительных централизованных системах, где есть ЦТП или ИТП. Такое устройство похоже на принцип действия бойлера косвенного нагрева, где ГВС обеспечивается за счёт теплообменника, который, в свою очередь, греется от теплоносителя

Обратите внимание на схематический рисунок, и вы увидите, что вода для ГВС греется от теплообменника, а конкретней, от трубы подачи теплоносителя.
Но на таких пунктах не только производится и распределяется ГВС, оттуда также выходят отопительные магистрали, от которых уже идёт разводка по объектам (отапливаемые здания любого типа). Таким образом, в тёплое время года или неотопительный сезон, энергия теплоносителя растрачивается только на подогрев горячей воды для ГВС, а контур подачи к радиаторам временно перекрывается

Это также можно сравнить с двухконтурным газовым котлом, когда отключается водяной контур и функционирует только горячее водоснабжение.

Открытые и закрытые системы централизованного отопления

Однотрубная система отопления открытого типа

• Когда речь заходит об открытой однотрубной системе отопления, то это вовсе не означает, что водяной контур состоит из одной трубы подачи воды на радиаторы. Вовсе нет, разговор здесь идёт об отборе воды для ГВС непосредственно от теплоносителя. Поэтому, если вы сравните две схемы – эту, которая выше абзаца и зависимую систему отопления – вы увидите сохранение одного и того же принципа по отбору воды для ГВС из отопительного контура.
• Значит, контур может также состоять из подачи и возврата («обратки»), но схема открытой системы отопления всё равно будет сориентирована на трубу теплоносителя, из которой производится отбор. При централизованном обогреве домов речи о ГВС в летний период идти не может.

Система отопления закрытого типа

Система отопления закрытого типа идентична с независимой, так как и одно и другое подразумевает наличие центральных или индивидуальных тепловых пунктов для распределения теплоносителя. Как уже говорилось выше, вода для нужд ГВС греется от теплообменника на ЦТП и поступает в квартиры, независимо от отопления. Количество труб в водяном контуре обогрева дома (одна или две) не имеют здесь совершенно никакого значения.

Комбинированная схема разводки трубопроводов отопления

Нередко в помещении установлен всего не один отопительный прибор, а несколько. Подводить к каждому радиатору отдельную двухтрубную петлю-ветку при коллектроно-лучевой разводке нерационально. Лучше до каждой комнаты проложить отдельную ветку, которая внутри помещения обойдет несколько отопительных приборов, реализуя тупиковую или попутную схему.

Схема комбинированной разводки системы отопления.

Рассчитывают такую систему как лучевую. Ветки, снабжающие теплоносителем несколько радиаторов, подвергаются отдельному расчету как тупиковые или попутные. В современных системах радиаторы снабжаются термоклапанами (терморегуляторами), настраиваемыми пользователями на разные температуры, исходя из текущих требований комфортности нахождения в помещении. Стабильность температурного режима в помещении становится трудно поддерживать.

Оказывается можно избавиться от нестабильности, одновременно уменьшив затраты на подключение радиаторов, соединяя их по т.наз. «проходной схеме».

«Проходная» схема соединения радиаторов.

Термоклапан ставится только на первый в контуре радиатор, регулируя расход теплоносителя по всем последовательно включенным отопительным приборам. Они воспринимаются как один радиатор. Сложности балансировки возникнут при многосекционных приборах (по 10 и более секций).

Оплата

Напоследок мы ответим на несколько вопросов, так или иначе относящихся к растущим с каждым годом тарифам за тепло и горячую воду.

Как начисляется оплата отопления и горячего водоснабжения?

Ключевой параметр в начислении оплаты за отопление — количество теплоты, израсходованное на поддержание комфортной температуры в квартире или для нагрева воды. Стоимость тепловой энергии на 2017 год составляет 1000 — 1800 рублей за гигакалорию в зависимости от региона.

Коммунальные тарифы на 2017 год для города Бердска

Однако теплосчетчики стоят далеко не во всех квартирах, поэтому в квитанциях куда чаще фигурируют:

Фиксированная оплата за отопление квадратного метра (она рассчитывается как произведение норматива потребления тепла для данного региона и цены единицы тепловой энергии);

Упрощенная схема: стоимость отопления рассчитывается по метражу отапливаемой площади

Стоимость кубометра горячей воды с учетом по счетчику (90-170 рублей за куб).

Как можно сэкономить на отоплении?

Для уменьшения расходов необходимо:

1. Установить на каждый радиатор приборы учета тепла;
2. Смонтировать на подводках дроссели или термоголовки, позволяющие ограничить расход теплоносителя через отопительный прибор.

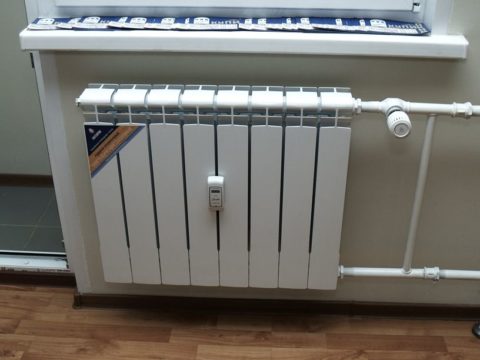

На фото — секционный радиатор с теплосчетчиком и дросселирующей подводку термостатической головкой

Можно ли использовать горячее водоснабжение для отопления квартиры?

Технически — да. Для этого достаточно сформировать замкнутый отопительный контур (например, простейшую однотрубную ленинградку) и подключить его в разрыв стояка ГВС. Поскольку на стояке нет приборов учета, полученное таким образом тепло будет для вас абсолютно бесплатным.

Простейшая отопительная система — ленинградка

Однако:

• Любое изменение конфигурации инженерных сетей общего пользования требует согласования в жилищной организации и, в случае ГВС и отопления, у поставщиков соответствующих услуг. Понятное дело, на такое изменение схемы теплоснабжения не даст разрешения ни одна из организаций;
• Несогласованная перепланировка коммуникаций является административным правонарушением и карается штрафом с предписанием восстановить первоначальную конфигурацию за свой счет;

Жилищный кодекс расценивает несогласованную перепланировку коммуникаций как административное правонарушение

Наконец, главное: отключиться от системы ЦО можно лишь подъездом или домом, с предоставлением плана альтернативной схемы отопления и согласованием с поставщиками электроэнергии или газа (альтернативных источников тепла). Без официального прекращения поставки услуги отопления вам будут и дальше приходить счета, от которых вы хотите избавиться.

Для прекращения оплаты услуг ЦО вам нужно отрезать отопительные приборы от стояков отопления и составить с представителями жилищников  акт отключения

Сравнение зависимой и независимой систем отопления

В многоквартирных домах жильцы в основном пользуются услугами центральной теплосети для обогрева помещения. На качество этих услуг влияет множество факторов: возраст дома, износ оборудования, состояние теплотрассы и т.п. Существенное значение в отопительной системе имеет также и специальная схема, по которой идет подключение к тепловой сети.

Типы подсоединений

Схемы присоединения могут быть двух видов: зависимые и независимые. Подключение по зависимому способу является наиболее простым и распространенным вариантом. Независимая система отопления обрела свою популярность в последнее время, и широко используется при строительстве новых жилых массивов. Какое же решение является более эффективным для обеспечения тепла, комфорта и уюта любому помещению?

Такая схема присоединения, как правило, предусматривает наличие внутридомовых тепловых пунктов, зачастую оснащенных элеваторами. В смесительном узле теплопункта перегретая вода из магистральной внешней сети смешивается с обратной, приобретая при этом достаточную температуру . Таким образом, внутренняя отопительная система дома полностью зависит от внешнего теплоснабжения.

Достоинства

Главной особенностью такой схемы является то, что она предусматривает поступление воды в системы отопления и водоснабжения непосредственно из теплотрассы, при этом цена окупается довольно быстро.

• оборудование абонентского ввода простое и стоит недорого;
• системы отопления могут выдерживать большие температурные перепады;
• размер трубопровода в диаметре меньше;
• схема сокращает расход теплоносителя;
• невысокие эксплуатационные расходы.

Недостатки

Наряду с преимуществами такое присоединение имеет и некоторые минусы:

• неэкономичность;
• регулировка температурного режима значительно затруднена во время перепадов погоды;
• перерасход энергоресурсов.

Способы подключения

Подключение может осуществляться несколькими способами:

• посредством прямого присоединения;
• с элеватором;
• с насосом на перемычке;
• с насосом на обратной или подающей линиях;
• смешанным способом .
