Гост 27215-2013 плиты перекрытий железобетонные ребристые высотой 400 мм для промышленных зданий и сооружений. технические условия (переиздание)

Ребристые плиты перекрытия

Армированные РПП, обладая высокими прочностными характеристиками, способны выдерживать как статическую, так и динамическую нагрузки. В РПП могут присутствовать технологические полости (например, для обустройства вентиляции или освещения). Наличие специальных петель упрощает погрузку/разгрузку и установку плит.

Высота РПП составляет либо 300 мм (их используют при возведении торгово-развлекательных комплексов, бассейнов, актовых и спортивных залов), либо 400 мм (их применяют при сооружении промышленных объектов). О длине и ширине изделий читайте ниже.

Маркировка и размеры

Состоит она из буквенно-цифрового сочетания:

1-ая группа обозначает наименование плиты и ее типоразмер. ПГ – плоская плита, ПВ/ПОВ – с отверстиями для обустройства вентиляции, ПС/ПФ/ПОС/ПОВ – для проведения освещения, ПОЛ/ПЛ – под сброс кровли. Для РПП, имеющих толщину 300 мм, длина изделий всех трех типоразмеров одинакова: она составляет 5650 мм. Отличаются плиты только шириной: для П1 – это 2985 мм, для П2 – 1485 мм, а для П3 – 935 мм (ГОСТ 21506-87, введенный в действие 01.01.1988 года). Для РПП, имеющих высоту 400 мм, существует девять типоразмеров: 1П1, 1П2, 1П3, 1П4, 1П5, 1П6, 1П7, 1П8 и 2П1. Первые шесть опираются на полки ригелей и являются напряженными, так как имеют арматурное усиление; седьмой и восьмой такие же, только не усиленные. Девятый типоразмер – это плиты с опорой на верхнюю часть ригеля каркаса сооружения (его габаритные размеры: длина – 2950 мм, ширина – 1485 мм).

На заметку! Длина плит типоразмеров 1П1, 1П3, 1П5 и 1П7 одинакова: 5550 мм.  Ширина же равна 2985 мм, 1485 мм, 935 мм и 740 мм соответственно. Длина изделий типоразмеров 1П2, 1П4, 1П6 и 1П7 идентична и составляет 5050 мм. Ширина же равна 2985 мм, 1485 мм, 935 мм и 740 мм соответственно (ГОСТ 27215-2013, введенный в действие 01.01.2015 года).

2-ая группа обозначает максимальную нагрузку, которую плита может выдержать; класс напрягаемой арматуры и вид бетона, который использовался при изготовлении изделия.

На заметку! Если плиту изготовили из легкого бетона, то в маркировке присутствует буква Л.

• 3-я группа обозначает наличие шахт для обустройства вентиляции или вентиляторов. Если в маркировке указана цифра 1, то диаметр отверстия составляет 400 мм, 2 – 700 мм, а 3 – 1000 мм.
• Также может содержаться дополнительная информация (например, устойчивость к землетрясениям).

Так, например, маркировка П3-1АтVЛ означает, что это плита третьего типоразмера (то есть, она имеет длину 5650 мм, а ширину 935 мм); с напрягаемой арматурой класса АтV, а изготовлена она из легкого бетона.

Достоинства и недостатки

Плюсы:

Использование при производстве изделий материала высокого качества.
Длительный эксплуатационный срок (до 20 лет и больше).
Относительно невысокая стоимость.
Меньшая звукопроницаемость (по сравнению, например, с ППП).
Прочность и надежность (это обеспечивается наличием не только продольных, но и поперечных ребер жесткости)

Особенно это важно для регионов с повышенной сейсмичностью.
Подобные плиты отличаются высокими показателями устойчивости не только к механическим воздействиям, но и климатическим. То есть, возможность использовать РПП и при -40 градусов по Цельсию, и при +50, а также в условиях агрессивных сред.
Простота монтажных работ, а также их безопасность.
Высокий класс огнестойкости.

Единственным минусом является необходимость прибегать к помощи грузоподъемного оборудования для монтажа ребристых плит перекрытия ввиду их большого веса (даже изделий небольших габаритов).

Виды плит перекрытия

Перекрытия делятся на полнотелые и пустотелые. В последних есть полости. Как правило, это круговые, сквозные тоннели, идущие вдоль плит. Перекрытия пустотелые армируют по ребрам.

Полости облегчают конструкцию и делают ее теплоемкой. Звуки пустотелые железобетонные плиты перекрытия  тоже задерживают по максимуму. К тому же, в отверстия блоков можно завести коммуникации.

В маркировке отмечаются многопустотные и монолитные плиты. С увеличением завоздушенного пространства растут и теплоемкость со звукоизоляцией. Однако, надежность перекрытий падает.

Полнотелые плиты бывают безбалочными, ребристыми и кессонными. Последние сложены из перпендикулярно расположенных балок, соединенных единым верхним слоем. Напоминает вафлю.

Кладется она на несущие колонны по углам помещения. Роль несущих балок выполняют ребра кессонов. Расстояние меж ними – не более 1,5 метров. Так нагрузка верно перераспределяется на балки.

Строение кессонных перекрытий экономит 50% и 60% арматуры. Соответственно, снижается нагрузка на стены. К тому же балки кессонных блоков можно варьировать по ширине и форме, получая, к примеру, куполообразные потолки.

На фото кессонное перекрытие

Ребристые плиты перекрытия  напоминают приземистую букву «П». По бокам блоков – ребра, а в центре – выемка. Изделия армированные. Плиты перекрытия за счет металлической сетки сохраняют прочность, теряя в весе. Строение ребристых блоков переводит нагрузки из области растяжения в область сжатия.

Монтаж плит перекрытия ребристого типа осуществляется лишь в заводских объектах, цехах. В жилых зданиях форма блоков ограничивает возможности обшивки потолка. Для промышленных же объектов ребристые плиты – бюджетный и надежный вариант, отвечающий индустриальному имиджу строений.

На фото ребристые плиты перекрытия

Безбалочное полнотелое перекрытие – плита монолитная. Ширина везде одинаковая. Нет речи об экономии бетона. Следовательно, растет ценник. Приобретают безбалочные блоки для зданий с повышенными нагрузками, сложной геометрией.

Как правило, перекрытия заливаются на месте. Сначала, монтируется опалубка. В нее вставляют арматуру, натягивают и заливают цементным раствором. Толщину плит высчитывают индивидуально. Но, есть общее правило: ширина накопительного блока должна относиться к величине пролета не менее как 1 к 36-ти.

Справедливости ради, вспомним о существовании канализационных ПК. Такие закрывают шахты с трубами. Сохранять в них тепло или изолировать от звука не надо. Канализационные перекрытия всегда полнотелые. От стандартных изделия отличаются размерами и формой. Плиты круглые, с  центральным отверстием под люк.

На фото плиты перекрытия для канализаций

Удельный вес плиты перекрытия. Вес пустотных и полнотелых плит перекрытия.

Железобетонные плиты перекрытия в общей строительной смете не занимает главенствующее место, но по массовым показателям этот элемент конструкции нельзя сбрасывать со счетов. На стадии разработки проекта необходимо четко просчитать, какие нагрузки могут вынести стены и основание здания, а потом делать выбор в пользу того или иного вида межэтажного перекрытия.

Виды ЖБ плит перекрытия

Разнообразие модификаций данного строительного элемента относительно небольшое, все они стандартные, так как производятся исключительно по ГОСТам. Все существующие разновидности ЖБИ удовлетворяют требованиям безопасности при строительстве высотных, малоэтажных или промышленных зданий.

1. Плита перекрытия сплошная – монолитное изделие, не имеющее крупных внутренних пустот. Вес плиты толщиной 120 мм – от 4300 до 7100 кг. При этом, чем выше марка бетона, тем больше прочность и вес элемента перекрытия. Вес плиты перекрытия толщиной 160 м – до 8700 кг.

Разновидность полнотелых плит перекрытия – доборные элементы. Длина таких изделий стандартна полноразмерным плитам (1,8 – 5 м), но ширина значительно меньше, как и вес (до 1500 кг).

1. Пустотелые (облегченные) плиты перекрытия имеют меньший вес, так как их тело пронизано технологическими отверстиями определенной формы. В основном это круглые камеры диаметром от 140 до 159 мм (ПК1, ПК2), встречаются типы пустотелых перекрытий с эллипсовидными камерами (ПГ) и разными по форме (ПБ).

Наличие пустот в теле плиты позволяет снизить массу стандартных 6-метровых перекрытий до 3 тонн. Плюс пустотелых плит в хороших тепло- и звукоизоляционных характеристиках.

1. Ребристые ЖБИ можно отнести к разряду монолитных, так как внутренних полостей они не имеют. Это плиты усиленной несущей способности, которую они получили благодаря боковым цельнолитым ребрам жесткости. Стандартные 6-метровые плиты весят от 1500 до 3000 кг, а промышленные 12-метровые «гиганты» достигают 7000 кг.
2. Плита перекрытия из полистиролбетона представляет собой облегченный вариант плиты перекрытия, где в качестве наполнителя использован теплоизоляционный материал. Прочность таких плит немного ниже классических ЖБИ, однако достаточна для нагрузок в 400–500 кГс/см2. Вес полистиролбетоннных плит в два раза ниже классических полнотелых, при этом изоляционные качества в разы превышают характеристики обычных ЖБИ.

Сколько весят разные плиты перекрытия?

Вес плит зависит от многих факторов, в частности от марки использованного бетона, количества армирующих элементов, выборок, пустот и прочих факторов.

Усредненная таблица веса плит перекрытия

Тип ЖБИ	Маркировка	Размеры (м)	Вес (кг)
Полнотелые	ПРТм–3	1600х400х80	85
ТП–43–8	4300х800х220	1400
ПТП 24–12	2400х1200х120	840
Ребристые	1П7–2	5550х740х400	1500
2ПГ–5	5970х1490х250	1230
1П3–1	5550х1490х400	2650
Пустотелые	ПК26.10–8	2580х990х220	78
ПК30.15–8	2980х1490х220	790
ПК50.12–8	4980х1190х220	1320
Полистиролбетонные	36.10.3	3600х1000х300	1150
42.12.3	4200х1200х300	1610
51.15.3	5100х1500х300	2450

naruservice.com

Нагрузка на пустотные плиты перекрытия

Несущая способность пустотных плит перекрытия может составлять от 300 до 1600 кг на квадратный метр. Данный показатель напрямую зависит от марки бетона, которая использовалась для изготовления железобетонного изделия.

Наиболее востребованными в строительстве являются плиты перекрытия, способные выдержать нагрузку в 800 кг на квадратный метр без деформации, появления прогибов, нарушения целостности и потери прочности.

Существуют различные виды нагрузок на пустотные плиты перекрытия.

По виду воздействия на горизонтальные несущие конструкции нагрузки классифицируются на динамические и статические:

• Статическая (постоянная) нагрузка воздействует на плиту перекрытия на протяжении всего периода ее эксплуатации. Снизу плиту перекрытия могут нагружать подвесные потолки, люстры и прочие осветительные приборы, а также различное навесное оборудование и конструкции. Сверху на ЖБИ плиту «давят» различные строительные конструкции, стены, перегородки, стяжка, мебель, отделочные материалы и т.д.
• Динамическая (временная) нагрузка на плиту перекрытия действует на протяжении какого-то временного промежутка. Например, наличие снега на крыше, передвижение людей и животных, оборудования и бытовой техники создает именно динамическую нагрузку.

В зависимости от площади воздействия нагрузка на плиты перекрытия подразделяется на:

• Точечную (нагрузка сконцентрирована на определенной точке). Например, потолочная люстра создает нагрузку на плиту перекрытия в месте крепления.
• Распределенную (нагрузка идет по большой площади плиты). Например, подвесной потолок создает нагрузку на огромную часть плиты перекрытия.
• Комплексную (сочетает в себе и точечную и распределенную нагрузку). Например, ванна. Ножки ванны создают точечные нагрузки, а сама ванна в наполненном виде создает распределенную нагрузку на плиту перекрытия.

Комплексные нагрузки на плиты перекрытия считаются одними из самых сложных. Если брать для примера ту же самую ванну, то в пустом виде она создает статическую нагрузку, а наполненная водой – динамическую.

Фото: укладка плит перекрытия

Расчет допустимых нагрузок на пустотную плиту перекрытия на 1м2

Для определения правильной допустимой нагрузки на многопустотные плиты перекрытия необходимо:

• Разработать схему и план сооружения, посчитать количество опор, которые будут оказывать давление на несущую плиту перекрытия, а также учесть особенности расположения данных опор.
• Определить общий вес всех конструкций, материалов и предметов, которые будут создавать нагрузку на несущую плиту перекрытия. Получившуюся величину нагрузки нужно разделить на количество многоэтажных плит перекрытия.

Для примера просчитаем запас прочности плиты перекрытия марки ПБ-25-15-8, которая имеет вес 1230 кг:

• Для начала определяем площадь основы: 2,5×1,5=3,75 квадратных метров.
• Далее вычисляем нагрузку плиты, создаваемую собственным весом,  на 1 квадратный метр: 1230:3,75=328 кг на м2.
• Затем необходимо высчитать разницу между номинальной нагрузкой и нагрузкой от собственного веса: 800-328=472 кг на квадратный метр. Данная величина будет являться реальной несущей способностью плиты.
• А далее считается запас прочности. Для этого определяется разница между реальной несущей способностью плиты (в нашем случае 472 кг на м2) и воздействующими на нее нагрузками. Согласно СНип величина нагрузки для жилых зданий равна 150 кг/м2, а при учете коэффициент запаса прочности 1,3 – 193 данная величина округляется до 200 кг/м2. Таким образом, запас прочности многопустотной плиты перекрытия ПБ-25-15-8 будет составлять 472-200=272 кг/м2.

Важно! Данные расчеты приведены для демонстрации алгоритма подсчета запаса прочности трубы перекрытия. С учетом того, что в маркировке плиты указаны округленные в большую сторону габариты плиты перекрытия (ширина и длина), то полученная величина запаса прочности будет немногим меньше полученной в примере.

Что собой представляют ребристые плиты, их основные характеристики

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

1. Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
2. Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм	Толщина, мм	Вес, кг
1170х390	90	65
1370х390	76
1570х390	87
1770х390	100
2370х390	120	154
2570х390	167
2970х390	150	197
3170х390	206
3370х390	227
3570х390	240

Различные виды нагрузок

Всякое перекрытие состоит из трех частей:

• верхняя часть, куда входят напольное покрытие, стяжки и утепление, если сверху расположен жилой этаж;
• нижняя часть, состоящая из отделки потолка и подвесных элементов, если снизу тоже жилое помещение;
• конструкционная часть, которая все это держит в воздухе.

Плиты перекрытия весят очень много, поэтому их нужно устанавливать только с помощью крана.

Плита перекрытия является конструкционной частью. Верхняя и нижняя часть, то есть отделка пола и потолка создает нагрузку, которую называют постоянной статической. К этой нагрузке относятся все подвешенные к перекрытию элементы – подвесные потолки, люстры, боксерские груши, качели. Сюда же относится то, что встанет на перекрытии – перегородки, колонны, ванны и джакузи.

Есть еще так называемая динамическая нагрузка, то есть нагрузка от перемещающихся по перекрытию объектов. Это не только люди, но и их питомцы, ведь сегодня некоторые люди обзаводятся экзотическими домашними любимцами, например, хряками, рысями или даже оленями. Поэтому вопрос о динамической нагрузке важен как никогда.

Помимо этого, нагрузки бывают распределенные и точечные. Например, если к перекрытию подвесить боксерскую грушу в 200 кг, то это будет точечная нагрузка. А если смонтировать подвесной потолок, каркас которого через каждые 50 см крепится подвесами к перекрытию, то это уже распределенная нагрузка.

При расчете точечной и распределенной нагрузки встречаются и более сложные случаи. К примеру, при установке ванны емкостью 500 л нужно учитывать не только распределенную нагрузку, которую создаст вес наполненной ванны на всю площадь опоры (то есть площадь между ножками ванны), но и точечную нагрузку, которую создаст каждая ножка на перекрытие.

Основные виды плит перекрытия, их технические характеристики и размеры

Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.

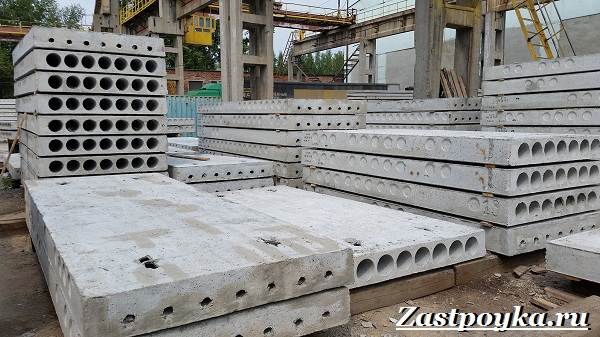

Устройство и маркировка пустотных (многопустотных) плит перекрытия

Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.

Наличие пустот способствует уменьшению веса

Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.

Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91

ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.

Особая технология изготовления гарантирует высокие прочностные характеристики

Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.

• на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
• второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
• третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.

Стандартные размеры по ГОСТу плит перекрытия (ПК)

Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от 140 – 203 мм. Нормируются также следующие габариты:

• длина, которая может составлять 1,68–12 м,
• ширина, изменяемая в пределах 0,98–1,48 м;
• толщина, которая зависит от модификации панелей.

Устройство и маркировка ППС – нарезных железобетонных плит

Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.

Высокие прочностные характеристики – гарантия длительного срока службы

Технические характеристики

Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.

Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2

Таблица размеров плит перекрытия, изготавливаемых по ГОСТу

Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.

Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу

Устройство и маркировка ребристых плит

Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.

Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов

Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.

Технические характеристики и маркировка

В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.

Маркировка ребристых изделий включает:

• буквы и цифры, характеризующие геометрические параметры и вес;
• коэффициент, отражающий несущую способность;
• тип и класс арматуры;
• тип и марку бетона;
• дополнительные свойства.

Необходимые данные можно найти в справочных таблицах

Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу

Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры — от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.

Ребристые перекрытия используются для возведения высотных конструкций

Монолитные плиты

Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.

Прямо на строительной площадке формируется опалубка под необходимый размер

Для заливки используется бетон марки не ниже М200.

ПКЖ 6 плита покрытия ребристая

Общаа информация

Ребристая плита ПКЖ 6 в основном используется при строительстве бесчердачных зданий промышленного типа. Этот строительный элемент применяется в сложных инженерных проектах, так как благодаря наличию рёбер, способен выдерживать повышенные нагрузки. Примером являются атомные электростанции, цеха. Ребристые плиты с успехом заменяют плоские панели там, где они не подходят по своим характеристикам. Внешне представляют собой прямоугольную крупноразмерную панель с рёбрами, расположенными в продольном направлении перпендикулярно ей. В поперечном сечении образуют букву «П». Для соединения с другими элементами снабжаются закладными деталями. Могут применяться в районах со значительной сейсмической активностью, регионах с температурой самой холодной пятидневки до -40 градусов.

Маркировка

Марка прописывается на торцевой или продольной грани изделия. Она содержит краткие сведения о плите в виде условных обозначений, дату производства, наименование производителя, отметку ОТК. Условные обозначения характеризуют категорию ЖБИ — «плита крупноразмерная железобетонная». Цифра после букв относит плиту к одной из 5 марок данного типа изделий. Марки различаются по максимальной нагрузке, армированию. Максимальная нагрузка на марку 2 — 430 кг./м3.

Материалы и производство

Плиты ПКЖ 6 выпускаются по Серии ПК 01106. Основным материалом служит бетон с гарантированной прочностью на сжатие В15. Морозостойкость и влагоустойчивость такого строительного ресурса определяются проектом, но не должны быть ниже F150 и W2. Армирование панельной части происходит сварными сетками, рёбер — плоскими сварными каркасами. Метод соединения — контактная точечная сварка. По концам продольных рёбер привариваются закладные детали. Они служат для анкеровки к несущим конструкциям. Изделие снабжается металлическими петлями, предназначенными для монтажа.

В качестве арматуры используются гладкие стержни, а также рифлёные, холоднотянутая проволока периодического профиля. После прохождения всех производственных стадий плита поступает в отдел технического контроля, где оценивается её соответствие нормативным характеристикам.

Транспортировка и хранение

При хранении плиты укладываются в правильные горизонтальные ряды. На расстоянии 5 см. от концов изделий должны находиться деревянные подложки

При транспортировке применяются меры предосторожности против разрушения плиты

Размеры и характеристики ПКЖ 6

Размеры и характеристики ПКЖ 6 представлены в таблице ниже. По ГОСТ допускается отклонение размеров на более 4-6 мм.

• Длина: 5 970 мм.
• Ширина: 1 490 мм.
• Высота: 300 мм.
• Вес: 1,5 т.
• Объем: 0.700 м³
• ГОСТ: Серия ПК 01-106

Доставка ПКЖ 6

Доставка плит ПКЖ 6 осуществляется собственным транспортом в г. Москва, Московская , Орловской, Рязанской, Калужской и другим областям России! Расчет доставки можно заказать в разделе Доставка.

При доставке ПКЖ 6 необходимо соблюдать меры предосторожности. Транспортировать тяжеловесный груз согласно ГОСТ Серия ПК 01-106 разрешено только в горизонтальном положении в спецтранспорте

При погрузке/разгрузке запрещено перемещать плиты по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем нескольких плит одновременно.

При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.

ПКЖ 6 цена в Москве

ПКЖ 6 цена за штуку. Цена зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать фундаменты напрямую от производителя . Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.

Наша компания может предложить вам оптимальный баланс между качеством и стоимостью.

Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.

Зайдите ознакомиться с ценами и убедитесь, что сотрудничество с нами будет выгодным для вас.

Наш осуществляет свою деятельность с октября 2003 года.

Купить плиты ПКЖ 6 на заводе ЖБИ

Выгодно купить ПКЖ 6 без посредников на . Новые ПКЖ 6 всегда есть в наличии на наших складах. Сейчас мы наращиваем производственную мощность и ищем новых надежных партеров.

Если Вы всерьез настроены на сотрудничество – свяжитесь с нами по телефонам, указанным во вкладке «Контакты».

– профессионал в области производства железобетонной продукции!

Пустотные плиты перекрытия: размеры, основные виды

Это наиболее распространённый тип железобетонных изделий, который чаще всего выпускается промышленными предприятиями. Благодаря особенностям и разнообразию размеров бетонные плиты многопустотного типа широко применяются для промышленной, многоэтажной и частной застройки. Присутствие полостей помогает справиться с прокладкой коммуникаций и теплотрасс.

Пустотная плита пк: конструктивные особенности ()

Практически полностью ровная и гладкая поверхность круглопустотных панелей позволяет не только быстро монтировать межэтажные перекрытия, но и упрощает проведение работ по выполнению напольной стяжки и оформлению потолка. Наличие пустот при этом не влияет на способность плит выдерживать большие нагрузки. В зависимости от внутреннего сечения, а также от формы и диаметра, выделяют полости следующих типов:

• круглые;
• овальные;
• полукруглые.


Схематическое изображение размеров пустотной плиты перекрытия.

Помимо того, что наличие пустот значительно снижает массу плит перекрытия, пустотные панели отличаются и другими преимуществами, к которым относятся:

1. Экономия бетонной смеси при производстве, что снижает себестоимость готовых изделий.
2. Хорошие эксплуатационные свойства. Многопустотные плиты перекрытий имеют высокий показатель шумо- и теплоизоляции, которые повышают качество готовой постройки.
3. Облегчают процесс прокладки коммуникаций. Пустоты внутри плит используются для прокладывания не только кабелей, но и других коммуникационных магистралей, например, труб разного диаметра.
4. Большой выбор размеров и цен ЖБ-плит перекрытия. На производстве можно найти панели практически любого размера, включая и нестандартные габариты, но они будут стоить немного дороже.
5. Облегчение всей конструкции. Благодаря тому, что многопустотные плиты имеют меньшую массу, на фундамент будет оказываться небольшое воздействие, что положительно скажется на устойчивости всей конструкции.

Пустотные плиты — это наиболее востребованная разновидность ЖБИ.
