Жилой модуль в прицеп: 9 чертежей своими руками

Самостоятельное изготовление

Теперь стоит поговорить об изготовлении двухосного прицепа для легкового автомобиля своими руками.

Основную часть работы вполне можно сделать самостоятельно. Для этого потребуется время, материалы и инструменты.

Вся работа начинается с чертежа. Именно на него нужно нанести все точные размеры до миллиметра, составить схему будущей конструкции, определить составные элементы и начинать работу.

Перечислим основные необходимые материалы и оборудование. Этот список состоит из:

• металлопроката;
• многослойной фанеры;
• ходовой части;
• колёс;
• тормозного узла;
• дышла;
• сцепного устройства;
• проводки;
• световых приборов (стоп-сигналы, поворотники и пр.).

Из инструментов пригодится сварочный аппарат, устройство для резки металла, пульверизатор для окрашивания конструкции и прочие стандартные инструменты.

Некоторые компоненты придётся покупать. В частности, потребуются новые амортизаторы, хорошее сцепное устройство под имеющийся фаркоп, проводка, фонари и пр.

Что же касается ходовой части, то здесь можно взять комплект от Москвича или Жигулей. Он состоит из:

• оси;
• ступицы;
• рессоры;
• рессорной серьги;
• стремянки и подкладок;
• амортизаторов;
• колёс.

Поскольку в рассматриваемом случае делается двухосная конструкция, количество всех необходимых элементов увеличивается в два раза. Исключением является только материал для создания рамы и бортов.

Прицеп — что это такое

Существует огромное количество различных прицепов, вернее, их видов:

• бортовые прицепы – прицеп оборудован бортами;
• самосвальные прицепы — это прицепы, которые оборудованы гидравлическим приспособлениями для его поднятия и опрокидывания;
• прицепы-роспуски — используются для перевозки древесины и сваленного леса;
• прицепы-цистерны — используются в промышленности для перевозки жидких грузов;
• прочие прицепы.

Но если обобщить, то все прицепы делятся на две большие группы:

1. Заводские — изготовлены на заводе.
2. Самодельные — изготовлены кустарным способом.

Когда регистрируется самодельный прицеп, необходимо учитывать ряд тонкостей и нюансов, несоблюдение которых влечёт лишь к одному — отказу в постановке на учёт и в невозможности дальнейшего использования на дороге.

Под регистрацией прицепа понимается внесение данных о нём (тип, устройство, характер использования, владелец и так далее) в соответствующую государственную базу данных.

Этот процесс является важным и оформляется как юридическое действие. Поводом к регистрации прицепа могут быть как покупка, дарение, наследование, так и получение его в собственность по иным основаниям. Для всех видов прицепов оформление проходит в единообразном стандартном порядке, алгоритм которого установлен законом.

Однако те или иные особенности незначительно влияют на процедуру и требуемый пакет документов.

Особенности конструкции прицепа к мотоблоку

Даже для его изготовления своими руками придется выбирать из нескольких вариантов.

Но если понять, из каких основных частей состоит прицеп, то составить его чертеж, определиться с размерами «повозки» и подобрать необходимые материалы достаточно просто. Да и какой-либо пошаговой инструкции не понадобится – мастер сам, в зависимости от условий, выбирает и очередность технологических операций, и способ их реализации.

Все указанные размеры, если не оговорено отдельно, в мм.

Рама и кузов прицепа

По сути, это основа, несущая часть всей конструкции. Следовательно, для каркаса прицепа подходит только металл. Использование для сборки рамы самодельной тележки заготовок из древесины (что иногда практикуется «домашними» мастерами с небольшим опытом) нецелесообразно по нескольким причинам.

Во-первых, любое дерево содержит определенный процент влаги. Следовательно, не избежать усадки материала, скручивания и тому подобное. Как результат – прицеп будет больше ремонтироваться, чем использоваться.

Во-вторых, у древесины много «заклятых» друзей – ультрафиолет, сырость, насекомые-древоточцы. Такой прицеп для мотоблока долго не прослужит.

В-третьих, недостаточная прочность дерева на изгиб ограничивает возможности тележки по грузоподъемности.

Следовательно, в данном случае экономия на материалах более чем нецелесообразна. Проще всего смонтировать раму из труб профилированных. В плане удобства сборки для прицепа желательно использовать заготовки сечения прямоугольного или квадратного. Они жестче и менее подвержены деформации при излишней нагрузке на прицеп. Кроме того, можно большую часть соединений (если не все) сделать без сварочного аппарата, на болтах; значительно упростится и процесс обшивки каркаса прицепа выбранным материалом, будь то листовое железо, профнастил или доски.

Дышло несложно сделать из тех же труб, швеллера. Для удобства пользование оно может быть составным. Например, из отрезков 2-х труб (швеллеров) разного диаметра (номеров). Собственно, фантазия сама подскажет, как именно все изготовить.

Для небольшого прицепа к мотоблоку достаточно их следующих параметров: 50 (60) х 30 для рамы и 25 х 25 для стоек. Как вариант – швеллер малого профиля (например, №5). В качестве обшивки бортиков подойдет доска на 15 или листовое железо (дюралюминий) на 1,5. Для днища металл следует брать более толстый, не менее 2, иначе не избежать его прогибов. Чтобы придать прицепу прочность, после сборки всей рамы необходимо сделать верхнюю обвязку стоек. Для этих целей подойдет металлический уголок. В зависимости от размеров тележки – .

Колесная пара

Для крепления оси придется устанавливать в нижней части рамы специальные опоры. Они к ней (в виде косынок) привариваются, так в данном случае болтовое соединение неприемлемо. Фотография поясняет, как можно все обустроить (вариант).

Ось берется или готовая, от техники б/у, или используется металлический стержень. Минимальный диаметр – 30. Размеры всех элементов выбираются исходя из того, какими колесами будет оснащен прицеп. Для мотоблока, собираемого своими руками, подойдут и «Жигулевские» (часто берется задняя балка б/у от «девятки»), и от простой садовой тележки. Кстати, ее и можно использовать в качестве основы при конструировании прицепа. Необходима лишь небольшая доработка схемы.

Сцепка

При разработке ее конструкции нужно учитывать особенности данного узла мотоблока. У моделей разных производителей – свои отличия. Вот несколько приемлемых вариантов для изготовления своими руками.

Так как подвижность соединения обеспечивается подшипниками, их нужно защитить от попадания инородных фракций. Поэтому следует продумать, как грамотно исполнить пыльники.

В принципе, мастеровитому человеку более подробная инструкция и не нужна. Ухватив суть, несложно создать собственный вариант прицепа к мотоблоку, разработать его чертеж и произвести сборку тележки своими руками.

Регистрация и эксплуатация

Теперь немного о том, нужно ли такое ТС зарегистрировать и насколько регистрация в ГАИ станет обязательной процедурой.

Поскольку речь идет о транспортном средстве, то оно обязательно подлежит регистрации. Тут даже сомневаться не приходится. Сама процедура будет довольно сложной. Помимо стандартного пакета документов, как в случае оформления обычного прицепа, самодельную конструкцию обязаны будут проверить в аккредитованной лаборатории.

Для наших инспекторов подобный прицеп диковинная штука, а потому может возникнуть много дополнительных вопросов. Хотя по факту процедура ничем не отличается от регистрации любого другого самодельного автоприцепа

И не так важно, что он сделан из части другого автомобиля

Если же нарушить требование, не поставить на учет и не зарегистрировать ТС, при остановке инспектором вас ожидает штраф. Изначально его размер составит скромные 500 рублей. Но попавшись еще раз без регистрации, заплатите 5 тысяч рублей.

Если не хотите платить, можете отдать свои водительские права на 3 месяца. Тут уж выбирайте сами, какой вариант вам больше подходит.

Спасибо всем, кто с нами! Подписывайтесь, оставляйте свои отзывы, задавайте вопросы и зовите к нам своих друзей!

Watch this video on YouTube

Пошаговая инструкция изготовления самодельного прицепа

После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

Инструкция позволит сделать всё быстро и качественно.

Первое, с чего начинается сборка прицепа – это рама, собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта

Особое внимание стоит обратить на качество сварочных швов, т. к

именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.

Сборка кузова начинается с каркаса бортов. Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.

Установка ходовой части прицепа. Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.

Обшивка бортов и дна осуществляется на заключительных этапах. Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.

Установка электрооборудования. На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

Занимаемся осью устройства

По существующим правилам ось на прицеп следует размещать на длину, которая равняется 40%  всей длины самого прицепа с задней стороны. Тщательно измерив длину, следует обозначить место, где будет располагаться будущая ось. Производить ее установку можно сверху вниз, при этом рама располагается перевернутой на ровной поверхности стола на два блока с ребром в четыре сантиметра, а шпиндели должны свободно свисать и не мешать в работе. С того участка, куда планируется установить ось с поверхности рамы убирается краска. Измеряется расстояние между втулками, его нужно разделить пополам, фломастером делается отметка на оси.

Контрольные замеры производят следующим образом: размер ширины рамы делится пополам, получившуюся величину нужно отметить от центра оси (при этом производится корректировка положения) и только после данных действий можно начинать завершающую установку.

Соединение составляющих частей производится методом точечной сварки на всем протяжении контакта. Подвеску лучше всего брать пружинно-амортизационную, пусть она не обладает повышенной прочностью, но с ней прицеп легкового автомобиля своими руками приобретет мягкость хода при езде.

Дополнительные чертежи самодельного прицепа

Дополнительные материалы с подробным описанием и схемами отдельных узлов прицепного усройства для мотоблока, помогут определиться с конструкцией и дадут представление о этапах сборки.

Чертеж общего вида

1 — корпус шарнирного узла; 2 — дышло (труба 43x43x5); 3 — подножка (рифленый лист (сталь.)s5); 4 — рама (труба 43x26x5); 5 — багажник (крышка-сиденье условно не показана); 6 — борт (стальной лист s1,5); 7 — поручень (труба 21×1,5); 8 — стойка (труба 18×1,5, 8 шт.); 9 — дно (стальной лист s1,5); 10 — корпус полуоси (2 шт.); 11 — косынка (лист (сталь) s5, 6 шт.); 12 — вкладыш борта (проволока диаметром 3мм); 13 — стенка ящика, задняя (лист (сталь) s1,5).

Поворотный узел прицепа

1 — корпус; 2 — подшипник 180205Е(2шт.); 3 — ось; 4 — дышло прицепа; 5 — шайбы; 6 — гайка М20х1,5; 7 — шплинт; 8 — втулка распорная; 9 — вилка шарнирного узла мотоблока.

Сиденье-крышка и багажник

1 — обивка (искусственная кожа); 2 — поролон; 3 — петля шарнира (2 шт.); 4 — основание (фанера/двп s12); 5 кант (алюминиевый профиль); 6 — ящик багажника (лист (сталь)s1,5); 7 вкладыш борта (проволока диаметром 3мм); 8 — стенка ящика, задняя (лист (сталь) sl,5).

Ходовой узел

1 — полуось; 2 — подшипник 206 (2 шт.); 3 — сальник (войлочное кольцо); 4 — корпус полуоси; 5 — втулка распорная; 6 — стопор (винт М8, 2 шт.); 7 — пружинное кольцо, упорное; 8 — ось прицепа (труба 49×4,5); 9 — рама.

Педаль тормоза

1 — ось; 2 — подножка; 3 — педаль; 4 — амортизатор (резиновое кольцо); 5 — дышло; 6 — пружина возвратная; 7 — рычаг педали; 8 — кронштейн крепления главного тормозного цилиндра.

Устройство гидравлического тормозного привода: 1 — педаль тормозная; 2 — цилиндр тормозной, главный; 3 — штуцер присоединительный; 4 — трубопровод; 5 — тройник; 6 — скоба (полоса 60×14, s2); 7 — втулка резиновая.

Стоимость промышленного автомобильного прицепа для легкового авто

Промышленные автоприцепы имеют различную стоимость, цена зависит:

• от сложности изготовления;
• габаритов;
• качества используемых материалов;
• типа (назначения);
• комплектации.

Самый простой АП общего назначения по стоимости будет наиболее дешевым, например, купить прицеп модели ЛАВ-81011 от можно в среднем за 40 тысяч рублей. Характеристики у этой конструкции следующие:

• собственная масса – 175 кг;
• вес перевозимого груза – 525 кг;
• максимальная масса груженого АП – 700 кг.

Автоприцеп имеет габариты 2,9/ 1,6/ 1,28 м (длина/ ширина/ высота), обладает весьма неплохим клиренсом в 167 мм. ЛАВ-81011 комплектуется тентом, его высота составляет 0,45 м. Борта кузова у этой модели могут откидываться или полностью сниматься, существуют две модификации.

Прицепы есть и намного дороже, допустим, автоприцеп для перевозки катеров стоит в среднем от 200 до 350 тыс. рублей.

Основные детали телеги

Типовая конструкция тележки для мотокультиватора состоит из определённого набора элементов, но её несложно переделать под свои потребности. Например, владелец мотоблока может решить, что нужны дополнительные компоненты. Основные детали будут такими:

Подвеска. Она может быть осевого или портального типа. Допускается установка амортизатором, но с ними снизится грузоподъёмность, а вся конструкция будет более сложной. Упругие элементы не требуются, если владелец планирует ездить на невысокой скорости, при этом шины колёс имеют довольно высокий профиль.
Рама. Её сваривают из отрезка профилированной трубы.
Кузов. Варианты: с откидными или неподвижными бортами. Материалы: стальной лист, древесина или фанера. Металл соединяют сваркой, дерево — металлическим уголком. Стальная телега выглядит основательно, она более надёжна. Недостаток — большой вес.
Дышло. Этот компонент соединяет мотоблок и прицепное устройство. Длину следует подбирать так, чтобы было удобно поворачивать.
Сиденье. Его фиксируют к тележке или сцепному устройству.
Руль

Самое важное при разработке этого механизма — добиться, чтобы на неровной местности не возникал риск деформации, а также не было повышенных нагрузок на скручивание. Задача рулевого механизма — обеспечить горизонтальное сочленение шарнирного типа с двумя степенями свободы.

Тележка опирается на два или четыре колеса. Соответственно, она получается двухосной или четырёхосной. Что выбрать, владелец мотоблока решает сам. Вариант с четырьмя колёсами устойчивее, но он сложнее в изготовлении. Кроме того, двухосная телега весит больше, чем двухколёсная. Рекомендуется ориентироваться на мощность мотоблока.

Изготовление бортов

Самый лучший вариант – изготовить борта на каркасе из металлического профиля при помощи листового металла. Но, в целях экономии можно воспользоваться и деревянными щитами. Также достаточно современным решением является применение панелей из поликарбоната.

Преимущество дерева и фанеры заключается в простоте обработки, монтажа и небольшом весе. Но, этот вариант имеет ограниченную сферу использования. Деревянные щиты крепятся на профиль резьбовыми соединениями.

В данном случае в углах обязательно дополнительно устанавливаются уголки для увеличения жесткости конструкции.

Типы автоприцепов собранных своими руками

Бизнес и промышленность используют профессиональные прицепы, оснащенные специальным оборудованием под конкретный груз. Они отличаются дополнительной грузоподъёмностью, способностью качественно отрабатывать ее при различных условиях. Некоторые компоненты изготавливаются на заводе при помощи сложной технологии, неподвластной в гараже: цинковое покрытие, крепкая сварка.

Поэтому не стоит замахиваться на прицеп свыше 750 кг, к тому же он предполагает категорию «Е». Но если такое положение вещей не устраивает автомобилиста, то он бросает вызов двухосной конструкции универсального назначения и тестирует как угодно. До первой модификации.

Выбор типа прицепа зависит от того, что перевозить и какие материалы для изготовления завалялись. Четырех миллиметровый уголок или профиль, два колеса отечественной машины, комплект рессор, провода с фонарями уже выводят агрегат в класс самодельных одноосных прицепов до 750 кг. Фанера для бортов и дна вещь не дефицитная, в отличие от толстого листового металла, который ещё следует раскроить. Главное – не экономить на сцепном механизме. Выполнение соединительного узла не обойдется одними болтами и гайками. Для повышенной безопасности самодельного прицепа лучше купить специальный крепёж на фаркоп. Решивший создавать легковой автоприцеп своими руками уже знает, что такое прицеп и какими они бывают, но информация нормативов изготовления устройств тсу даст возможность эксплуатации чуда техники даже после первой остановки ДПС ГИБДД.

Доступные варианты

В последнее время путешествия на автомобиле в России получили новый виток развития. Все чаще люди выезжают на природу, не останавливаясь в отелях или каких-то коттеджах, а передвигаются на собственных колесах, где и ночуют, отдыхают, весело проводят время.

Ведь автомобильные прицепы, представляющие собой дом на колесах в разных вариациях, на самом деле предлагают намного больше, чем может показаться.

Туристический сервис у нас довольно дорогой, с чем трудно спорить. Потому поездки на отдых с условием аренды домика обходится в круглую сумму. Но ведь в основном люди проводят отдых на природе, а домики предназначены для ночлега.

Палатки прекрасно компенсируют нехватку спальных мест. Имея в распоряжении такой прицеп, вы можете:

• путешествовать на обычном легковом автомобиле;
• не арендовать домики, коттеджи и не снимать номера в отелях;
• проводить время на природе;
• самостоятельно выбирать места, где будете останавливаться, отдыхать и ночевать;
• спать в защищенном от погодных факторов месте;
• готовить, кушать и мыть посуду в специально оборудованных местах в пределах палатки и пр.

Только обязательно соблюдайте правила перевозки прицепов и не забывайте о требованиях ПДД.

Есть предельно простые конструкции, которые только создают навес и обеспечивают людей спальными местами. Но есть куда более усовершенствованные автоприцепы, где совмещается:

• спальная зона;
• мебель;
• освещение;
• мойка;
• кухонные поверхности;
• варочное оборудование и пр.

Все прицепы-палатки, предназначенные для легкового автомобиля, условно можно разделить на 2 категории:

При желании каждый может купить себе подходящий автоприцеп и использовать по своему усмотрению.

Давайте рассмотрим каждый из вариантов и решим, какой все же предпочтительнее.

Самодельные

Прицепы-палатки пользуются повышенным спросом у охотников, рыбаков и любителей путешествий на своих колесах. Они привлекают своей доступностью на фоне более сложных домов на колесах.

Возьмите для сравнения прицеп-каплю . Это довольно дорогое, но функциональное решение. При этом такие прицепы очень компактные и ограничивают в пространстве.

Палатка же позволяет многократно увеличить площадь прицепа, который используется в качестве основы.

Чтобы создать такую конструкцию в виде прицепа с раскладывающейся палатках, вам понадобятся чертежи, разные материалы и основа. В качестве основы автоприцепа может использоваться:

• прицеп набор автолюбителя ;
• любой бортовой прицеп;
• прицеп-платформа и пр.

Часто их собирают на базе автоприцепов МЗСА для охоты, рыбалки и отдыха. Спросом пользуются модели МЗСА 817715 и МЗСА 817701 .

Видео и фото материалы обычно помогают детальнее разобраться во всех нюансах сборки. Очень часто самодельный прицеп-палатка совершенно не уступает заводским аналогам, но обходится значительно дешевле.

Раз я начал говорить про положительную сторону, назову основные достоинства сборки палатки своими руками.

Это предмет гордости

Я считаю, что это очень важное преимущество. Особенно, когда палатка действительно получается качественной и оригинальной

Смотришь на свое творение и понимаешь, что я его никому не продам. А если и продам, то только за огромные деньги;
Адаптация под себя. Вы можете использовать собственные чертежи, подбирать материалы и комплектующие только такого типа, которые нравятся вам.Это позволяет создать транспортное средство для туризма, рыбалки или охоты, которое максимально удовлетворит ваши личные потребности;
Низкая цена. Здесь можно бесконечно спорить. Но практика показывает, что стоимость самодельных конструкций обычно меньше, чем покупка готового аналога от производителя.

Но не стоит думать, что все так хорошо и идеально.

Объективные недостатки

Есть обратная сторона самодельных прицепов, на которую следует обратить внимание. Во-первых, это сложно

Да, ничего простого в сборке любого прицепа нет. Не думайте, что после просмотра одного видео вы станете экспертом в изготовлении даже простейших вариантов палаток. Так что здесь требуются определенные навыки, умения, знания и опыт

Во-первых, это сложно. Да, ничего простого в сборке любого прицепа нет. Не думайте, что после просмотра одного видео вы станете экспертом в изготовлении даже простейших вариантов палаток. Так что здесь требуются определенные навыки, умения, знания и опыт.

В-третьих, проблемы с документами. К вам могут придираться инспекторы на дорогах, если ТС не пройдет повторного оформления из-за внесения изменений в конструкцию. Ведь по документам у вас обычный бортовой прицеп, а по факту это полноценный раскладной дом на колесах.

Сборка самодельного прицепа для мотоблока

Приступая к реализации проекта, мастеру-самодельщику нужно:

• создать рабочий проект или рисунок (чертеж);
• подготовить материал для рамы и других основных узлов;
• подготовить рабочее место;
• провести разметку основных элементов конструкции прицепа;
• провести выкладку и подгонку углов совмещения;
• собрать шаблоны деталей;
• провести подгонку приобретенных целиком узлов к элементам конструкции.

Необходимые инструменты и материалы

Для проведения работ необходимо подготовить весь необходимый инструмент:

• сварочный аппарат;
• болгарка с комплектом отрезных и абразивных дисков;
• измерительный инструмент – рулетка, металлическая линейка, транспортир, угольник, маркер и мел, чертилка по металлу;
• молоток, зубило, пассатижи;
• слесарные тиски, набор струбцин, сварочные зажимы;
• дрель, набор сверл по металлу;
• заклепочник.

В качестве необходимых материалов понадобятся:

• стальная квадратная или прямоугольная труба 60×60 или 60×30 мм;
• стальная квадратная труба 30×30 или 25×25 мм;
• уголок 25×25 мм;
• швеллер;
• рессоры легкового автомобиля «Москвич»;
• стальной лист толщиной 2 мм;
• оцинкованный лист толщиной 1 или 0,8 мм;
• крепежные элементы, болты, гайки, заклепки.

Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.

Для колес прицепа подойдут готовые автомобильные колеса от легкового автомобиля «Таврия», «Москвич» или «Жигули».

Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.

Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.

Ходовая часть

В изготовлении самодельного прицепа для мотоблока ходовая часть – самый сложный элемент.

Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.

Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.

Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.

Кузов, обшивка каркаса

Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.

Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.

Съемные борта собираются в следующей последовательности:

• рама борта;
• проводится подгонка полотна оцинкованного железа по размеру рамки;
• вырезаются полотна борта и закрепляются с помощью заклепок через уголок.

Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.

Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.

Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.

Другие детали конструкции

После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.

В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.

Про навесное оборудование для агрегата Нева читайте в этой статье.

Строительство

Итак, приступим. Как строится дача из прицепа своими руками?

Пол, нижняя обвязка

1. Борта полностью демонтируются. От прицепа остается лишь ровная площадка. Если горизонтальное основание обладает достаточно жесткостью, лаги пола и обвязка могут крепиться непосредственно к нему; тонкий гибкий лист лучше обварить каркасом из профтрубы сечением 50х25 мм.
2. Затем к основанию фиксируется болтами нижняя обвязка из бруска, уложенная по периметру; боковые бруски соединяются лагами с шагом 20 см (для 12-миллиметровой фанеры).

Как вариант — вся конструкция может быть собрана на стенде и уже потом притянута к основанию прицепа.

1. Лаги крепятся к обвязке оцинкованным уголком; брусок обязательно пропитывается горячей олифой на два раза.

1. Между лагами закладывается утеплитель; затем пол застилается фанерой, которая притягивается саморезами.

Каркас

Инструкция по сборке каркаса ничем не отличается от сооружения нижней обвязки: брусок соединяется уголками на саморезы. До или после сборки дерево пропитывается олифой. Не бойтесь, что каркас окажется недостаточно жестким: прочность конструкции придаст обшивка.

Обшивка, утепление

Готовый каркас начинает обшиваться изнутри. Фанера притягивается саморезами длиной 32 миллиметра с шагом примерно 25 см. Саморезы — только оцинкованные: в сырую погоду черная сталь неизбежно украсит стены неопрятными ржавыми потеками.

1. Отверстия под саморезы предварительно засверливаются и раззенковываются, чтобы шляпки не цепляли одежду. Альтернатива — использование саморезов с полупотайными головками.

Фанера прикручена оцинкованными саморезами с полупотайными головками.

1. Фанера с внутренней стороны обязательно шлифуется перед лакировкой и после нанесения первого слоя. Любое увлажнение поднимет на верхнем слое шпона ворс, который сделает поверхность шершавой. Объем работы будет достаточно большим, поэтому лучше использовать шлифмашинку — пусть самую простую, вибрационную. Если там, где вы ведете строительство, нет электричества — выход всегда найдется: аренда дизель-генератора для дачи обходится в сумму от 1000 рублей в день.
2. Наружная сторона и торцы фанеры тоже нуждаются в защитной пропитке. И в этом случае самый дешевый и практичный вариант — два слоя горячей олифы. Утеплитель фиксируется в пазах, образованных каркасом и внутренней обшивкой, после чего обшивается снаружи проолифленной с обеих сторон фанерой.

Пенополистирол вставлен враспорку и запенен.

Дверь собирается аналогично стенам и навешивается на оцинкованные петли; в качестве запора используется обычный дверной замок или пара шпингалетов — внутри и снаружи.

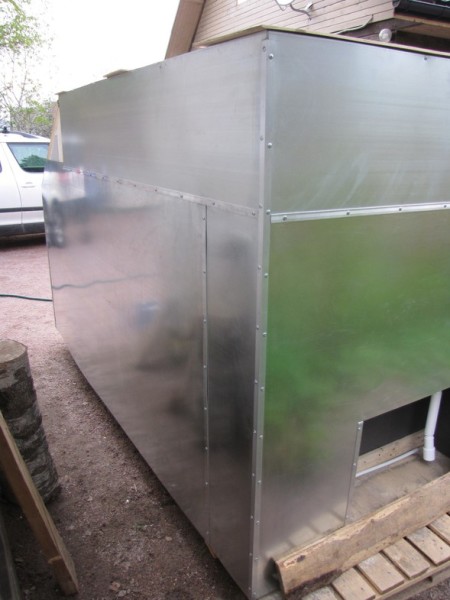

Последний этап — наружная отделка оцинковкой. Она фиксируется саморезами длиной 25 мм с шагом 10 см вдоль всех брусков каркаса; затем углы закрываются уголком. Не забудьте о герметике: он защитит углы и стыки от затекания воды.

На фото — готовая к покраске обшивка.

Если вам хочется, чтобы у вашего миниатюрного дома были световые окна — нет проблем.

1. Проем предусматривается еще на стадии сооружения каркаса. Он опоясывается бруском сечением те же 50х50 мм.
2. В качестве наружного штапика используется дюралевый уголок, прикрученный саморезами заподлицо с наружной обшивкой. Посадочное место под уголок предварительно промазывается герметиком.
3. Вырезанный по размеру проема кусок оргстекла садится на герметик и фиксируется изнутри штапиком из того же дюралевого уголка.

Внутренняя планировка

Наш выбор — трансформируемая кровать-сиденье и откидной столик. Механизм трансформации сделают понятным снимки.

В этом положении лежанки и столика дом превращается в миниатюрную столовую.

А теперь в нем появилось спальное место. Для большего удобства столик может быть убран в вертикальное положение.

Следующим этапом прицеп легкового автомобиля своими руками пополняется муфтой для соединения

При установке муфты соединения можно воспользоваться креплением частей методом сварки или закрепить их на болты. Перед тем как перейти к финальной стадии закрепления на раме, не лишним будет проверить, насколько пазы желоба совпадают по размерам с трубами основания. При этом следует знать, что ширина паза не должна превышать ширину трубы больше чем на полсантиметра.

Если вы закрепите муфту методом сварки, прицеп получит дополнительную прочность данного узла, а для проведения демонтажных работ вам не обойтись без газовой горелки. В случае крепления муфты не сваркой, а болтами прочность получается значительно меньшая. Для таких работ рекомендовано применять болты, имеющие 8 класс прочности, так как крепления низших классов показывают себя при таких нагрузках слабыми элементами. Само соединение будет достаточно сделать на два болта, если их взять больше, то из-за потребности проделывания лишних дыр в месте крепления можно ослабить раму прицепа.

Возможные варианты доработки

Хочу сразу сказать, что буквально все варианты тюнинга рассмотреть никак не получится, даже при огромном желании. Их слишком много, чтобы уместить в один материал и даже в несколько статей.

Если вас действительно интересует модернизация автоприцепа, нужно начать с основного. А именно с идеи. Поскольку в своем текущем виде конструкция вас не устраивает, и требуется что-то изменить, вам нужно понять, что конкретно не так и к чему следует стремиться. И тут возникает первая сложность, поскольку идей много, а четкой определенности у многих автомобилистов просто нет. Приходится перебирать разные варианты, искать компромиссы и пытаться усмирить свой пыл в порывах сделать нечто, от чего потом волосы могут встать дыбом.

Давайте возьмем за основу обычный бортовой прицеп. Ведь чаще всего именно они подвергаются тюнингу и всевозможным доработкам.

Что конкретно за модель или марка, значения особого не имеет. Просто есть прицеп, из которого нужно сделать нечто.

Всего есть несколько вариантов, во что можно превратить бортовое ТС для легковой машины. Советую решить сразу, дабы потом на половине пути не пришлось останавливаться, передумывать и начинать воплощать совершенно другую идею.

Материалы для изготовления прицепа

Основные материалы, которые потребуются:

• листовой металл;
• металлический профиль разного сечения (для изготовления рамы, бортов);
• колеса;
• прочная ось;
• рессоры (амортизаторы) и другие детали для подвески;
• болты и другие крепежные элементы;
• подвижные навесы для открывания бортов.

Из инструментов необходимы дрель, УШМ, сварочный аппарат, отвертки, молоток, тиски, пассатижи, гаечные ключи и некоторые другие ручные инструменты.

На фото прицепа, сделанного своими руками можно ознакомиться с различными вариациями таких конструкций. Перечень необходимых материалов может значительно отличаться в зависимости от вида прицепа.
