Как выполняется внутренняя канализация своими руками в частном доме

Расчет угла наклона

Особенность внутренней канализации заключаются в том, что и недостаточный, и избыточный уклон труб приводит к их засорению. При маленьком наклоне твердые частицы оседают на дне, не смываясь слабым потоком воды.

При большом проценте уклона чистая жидкость быстро уходит, а на стенках остаются и затвердевают пищевые частицы, которые со временем сужают просвет трубы. Максимально допустимый уклон не должен быть более 150 мм на метр трубы.

Соблюдение норм горизонтального монтажа труб приводит к эффекту «самоочищения», при котором твердые частицы смывает потоком воды в стояк, и они не оседают на внутренней стенке канализации.

Указанные на схеме размеры уклонов можно увеличивать на 25% без риска негативных последствий, а делать уклон меньшим данных значений не рекомендуется

Указанные значения уклона рассчитываются на один метр трубы, поэтому если в доме от раковины идет трехметровая труба диаметром 50 мм, то разница её уровней у канализационного стояка и в месте соединения с сифоном должна составлять не менее 9 см.

Более подробно о расчете угла уклона канализационных туб читайте в этом материале.

Главные критерии конструирования канализации

При конструировании канализации в частном доме своими руками схемы, в которой будет внутреннее расположение труб, отталкивайтесь от необходимого количества сливов. Для удобства и скорости монтажа, чертежи расположения труб, желательно составлять на листе бумаги, который можно брать и в работе смотреть на него.

Пример соединения ПВХ труб

1. При проведении канализационных работ в двухэтажном построении, можно сэкономить материалы. Обустраивайте санузлы второстепенными сливными точками и максимально близко к коллектору. Основная труба, в которую будет сливаться жидкость со всех сантехнических приборов и оборудования, крепится на одной вертикали, даже в том случае, если ваш дом имеет несколько этажей. А все остальные трубы, которые подходят к приборам и другой сантехнике к основной трубе крепятся последовательно.
2. Во время выбора труб и их приобретения, рекомендуется проверять наличие уплотнительной резинки. Они в несоединённых трубах, часто теряются, а придя домой с покупкой, вам придётся бежать в строительный магазин за дополнительными уплотнителями.
3. Для максимально эффективной работы канализации, рекомендуется на каждую отдельную точку устанавливать клапан вакуумного типа. Его следует располагать на дистанции менее шести метров от сливов. Функция заключается в защите от сточных запахов. Даже в случае большого слива жидкости и во время работы ассенизаторов, вода будет находиться в сантехнических приборах и таким образом, не даст проходить запаху.
4. В работе, связанной с конструированием канализационных отводов в частном доме, используют ПВХ трубы. Технология сборки конструкции максимально облегчена, даже если какой-то участок трубы длинный, его можно обрезать, сделать напильником фаску и зафиксировать отрезок на место.
5. Чтобы коммуникация более длительно находилась в эксплуатации, рекомендуется каждый узел оборудовать аварийным переходником. Лучше использовать материал большего диаметра, так как в случае засора, можно будет быстро прочистить без остановки работы системы.

   Устанавливаются эти элементы, максимально близко к входу трубы в дом, но таким образом, чтобы до них легко и беспрепятственно можно было достать в случае засора и прочистить его.

6. Если некоторые соединения устанавливаются в закрытой зоне, соединять части, желательно с применением герметика. Конечно, стыки за счёт уплотнителя и так герметичны, но лучше перестраховаться. Во время прокладки труб, желательно избегать поворотов в девяносто градусов, на углах, будут частые засоры.
7. Когда в доме используется только стандартный набор техники и сантехнических установок, фановую трубу необязательно использовать. Воспользуйтесь клапаном вакуумного типа.
8. Если для конструирования системы используете трубы из поливинилхлорида, то при монтаже материала в траншею следить за качеством соединения труб, а лучше для перестраховки использовать герметик.

Когда канализацией долго не пользуются, и вода простывает в сантехнических приспособлениях, она будет испаряться, а гидрозатвор потеряет свои способности и в помещение начнёт поступать неприятных запах с накопительной ямы или резервуара.

Конечно, в качестве материала для конструирования трубопровода, могут быть использованы материалы из металла. Однако ПВХ, в этом случае, гораздо быстрей собирается, что актуально для конструирования систем канализаций на дачных участках своими руками. Ещё материалы из поливинилхлорида гораздо дешевле, по сравнению с металлическими трубами и фитингами для соединения и разводки.

Как вы заметили, работа, связанная с установкой системы канализации, по сравнению с обшивкой дома сайдингом, лёгкий процесс. В принципе монтаж можно считать самым простым процессом в строительстве и обустройстве коммуникаций, конечно, если вы не решили использовать схему биоканализации для организации, которой требуется нанимать специалистов, а за их работу нужно платить.

Во время работы по обустройству системой слива отходов, нужно придерживаться вышеперечисленных рекомендаций и тогда вы сможете самостоятельно сделать канализацию по любой схеме, при этом потратив минимальное количество денежных средств.

Необходимость наличия проекта: важные аспекты

Поскольку канализационный коллектор – это инженерная сеть, то и создавать её нужно в соответствии с установленными требованиями и правилами. Отклонение от норм, регламентированных СНиП, грозит не просто выходом из строя коллектора, но и экологической катастрофой в масштабах, как минимум участка, а в максимуме — по поселку.

К тому же проектирование и составление проекта коллектора необходимо по той простой причине, что без наличия плана есть риск запутаться в расположении труб и стояка, а также неправильно установить все сантехнические точки. В результате система подвержена постоянным засорам, течам, авариям. Стоит ли говорить, сколько средств впоследствии будет затрачено на исправление ситуации.

Чертёж – всему голова

Проект канализации, выполненный по всем правилам, и предусматривающий наиболее оптимальный способ водоотведения для частного дома. Но домовладельцы далеко не всегда стремятся обратиться за помощью к специалистам, а предпочитают решать вопрос самостоятельно.

С чего необходимо начинать, если вы хотите сделать канализацию своими руками? Конечно с чертежа. Но чтобы выполнить его как надо, необходимо выбрать подходящую схему, соответствующую реальным условиям, и понять, как система должна функционировать.

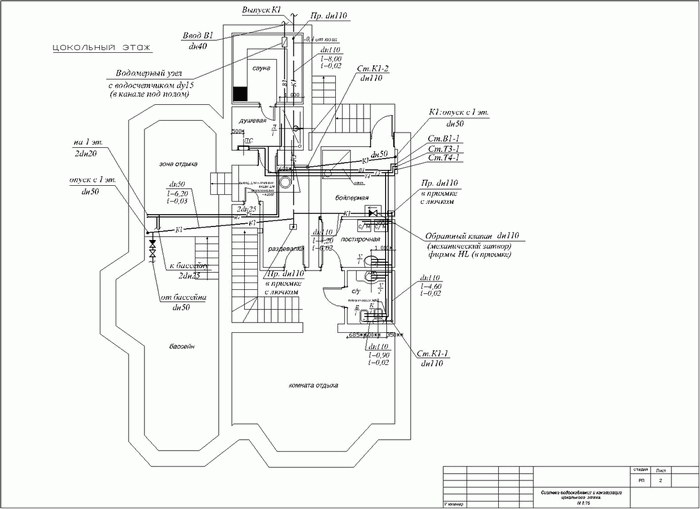

Образец выполнения схемы канализации

Что необходимо знать перед проектированием

Для проектирования системы нужно дать ответы на такие вопросы:

• Есть ли возможность подключиться к городской магистрали, придётся ли производить только сбор канализационных отходов или необходимо организовать ещё и их очистку?
• Какой объём сточных вод будет перерабатываться? Это зависит как от количества и сезонности проживающих в доме людей, так и от наличия и разновидности водоразборных точек.

Рисунок для наглядности — расход воды в сутки

• Следует выяснить глубину, на которую промерзает почва. Это нужно для правильного заглубления канализационного выпуска.
• УГВ – отметка, на которой располагается зеркало грунтовых вод (как проводятся инженерно-геологические изыскания читайте в статье). Если они расположены высоко, на приусадебном участке может сооружаться ещё и канализация для сбора ливневых стоков.
• Необходимо оценить, способствует ли рельеф участка тому, чтобы стоки могли сливаться самотёком. В противном случае, придётся задействовать фекальный насос, и нужно сразу определить место, где он должен быть установлен.

Как правильно сделать канализацию в частном доме, если придётся пользоваться насосом

• При устройстве очистных сооружений, нужно сразу определиться с их типом, рассмотреть возможность доступа ассенизационной техники (как проводится откачка и чистка септиков читайте в статье).
• Необходимо точно установить тип грунта на участке, в соответствии с которым принимается решение либо по устройству дренажного колодца, фильтрационных траншей или полей.
• Требуется начертить схему с указанием всех видов сантехнического оборудования. При этом надо учитывать вариант прокладки трубопровода: внутри пола или поверхностно, чтобы понимать, придётся ли производить какие-либо демонтажные работы.

Для чего нужна схема с разводкой внутренней сети? В первую очередь, чтобы правильно рассчитать количество необходимых материалов и точно определить место их нахождения в системе.

Какие данные вносят на чертеж

Внесение следующих показателей, описывающих систему водопровода, обязательно при построении аксонометрической схемы. К такой информации принадлежит:

1. Обозначение стояков (обычно области линии-выноски).
2. Уровень пола каждого из этажей помещения, границу горизонтального ответвления (у осей трубопровода), высоту точек водоразбора (отметки вдоль стояков).
3. Диаметры элементов системы.
4. Углы уклона трубопроводов (с указанием показателя уклона).
5. Размеры (длина) каждого из самостоятельных участков трубопровода, к которым относят стояки и горизонтальные ответвления в миллиметрах.
6. Координирующие размеры (информация второстепенного характера).
7. Обозначение узлов с целью детализации чертежа.

Кроме ряда основных данных, к схемам прилагают сопроводительную документацию, в числе которой и спецификация по материалам и оборудованию.

Правила составления схемы

Работы по планированию канализации частного дома начинаются с составления схемы. Это во многом упрощает задачу и существенно экономит деньги, так как вы сможете более разумно распределить сантехнику, а значит, дополнительных затрат на материалы можно будет избежать. В этом есть ещё один плюс – чем меньше стыков и соединений, тем ниже вероятность прорывов и протечек.

План-схема позволит сократить ненужный расход труб и исключить лишние стыки и соединения

Особенности составления чертежей и схем

В работе над проектом необходимо ориентироваться на технический регламент и нормативные требования, которые можно уточнить в следующих документах:

1. ТКП 45-4.01-51-2007 «Системы водоснабжения и канализации усадебных жилых домов».
2. СНиП 30-02-97 «Планировка и застройка территорий садоводческих объединений граждан, здания и сооружения».
3. СанПиН 4630 «Санитарные правила и нормы охраны поверхностных вод от загрязнения».

Где разместить септик? С нашей схемой найти лучшее место на вашем участке не составит большого труда Этапы составления схемы канализации в частном доме:

• прежде всего, необходимо нанести все точки спуска: санузлы и кухни, душевые комнаты и бассейны, не забывайте о том, что моечным и стиральным машинам тоже необходим постоянный слив воды;
• отдельно выносятся места расположения общих стояков. При составлении схемы канализации частного одноэтажного дома учитываются линейные нагрузки туалетных комнат и кухни. На этом этапе лучше указать диаметр труб, необходимых для устройства сливной системы. Не забывайте наносить на схему места врезок, использования тройников и переходников;
• указываем точки спуска из системы и добавляем к смете необходимое количество кранов, в том числе поливочных;

точки слива лучше располагать максимально близко к стояку, причём чем больше нагрузка на эту точку, тем ближе к местам сброса её лучше расположить;
на схему в обязательном порядке наносится линия коллекторного трубопровода до точки выхода из здания. Его укладывают вместе с основанием здания;
далее на схему наносят линии подвода стоков от каждой точки слива до коллектора

Обратите внимание, что в линии слива от унитаза запрещается делать врезки;
при планировании следует учесть необходимый угол наклона труб: 3% − для труб диаметром 50 мм, 2% − для труб диаметром 110 мм;
на схему, кроме трубопроводов для транспортировки стоков, наносится место установки фановой трубы.

Примерный план-схема канализационных сетей внутри здания После завершения чертежа, касающегося разводки сетей внутри дома, приступают к построению схемы прокладки канализационных труб, ревизионных колодцев на участке вне здания. Эти трубы в будущем будут вести к месту установки септика или слива в централизованный канализационный люк.

Нюансы проектирования автономной канализации

Сначала следует составить проект нового сооружения и найти для него подходящее место на участке. Объем септика для дачи без откачки вычислить не сложно. Для этого нужно умножить количество человек, которые постоянно проживают в доме, на 200 литров. Это типовая норма потребления воды на одного человека в день.

Полученную цифру нужно увеличить еще на 20%. Результат и будет искомым объемом септика. Распределяют этот объем следующим образом: 25-30 % объема отводят для создания фильтрационного колодца, а остальное – на основной отсек или отсеки септика. Параметры септика зависят от его конфигурации.

Для возведения самодельного септика из бетонных колец понадобится выкопать два или три котлована, разделенных расстоянием около 50 см

Объем резервуара кубической формы рассчитывается как произведение длины, ширины и высоты. Если же емкость цилиндрическая, то для вычисления ее объема следует умножить высоту на площадь основания. Формула площади круга хорошо известна из школьного курса геометрии: произведение квадрата радиуса на число “пи”.

Определяя параметры резервуара, следует помнить, что расстояние от дна септика до места входа канализационной трубы должно равняться 80 см или более. При этом нужно учесть и уклон трубы.

Выбирая место для септика, рекомендуется придерживаться следующих санитарных норм:

• расстояние не менее 10 метров от жилых строений и водопроводных магистралей;
• расстояние не менее 30-50 метров от источников питьевой воды;
• более 3 метров до плодовых деревьев;
• более 5 метров до дороги и т.п.

Чем больше объем септика, тем более строгие санитарные нормы к нему предъявляются. Подробные сведения можно получить в соответствующих разделах СНиП за номером 2.04.03-85 и регламент СанПиН 2.1.5.980-00, определяющий правила сохранения чистоты подземной воды.

Кроме того, следует учесть уровень грунтовых вод, поскольку дно между условным дном сооружений грунтовой доочистки и УГВ должно быть по минимуму расстояние в 1 м.

На этой схеме наглядно изображены санитарные требования, которые предъявляются при выборе места для септика на участке при частном доме

Если грунтовые воды пролегают слишком высоко, к конструкции септика предъявляются еще более серьезные требования: он должен быть абсолютно герметичным.

Для самодельной конструкции в такой ситуации подойдет только пластиковый контейнер – еврокуб. Или же стоит отдать предпочтение накопительной емкости промышленного производства. Советуем ознакомиться с правилами выбора емкости для септика.

Для каждого отделения самодельного септика следует сделать крышку, через которую можно будет осуществлять обслуживание и текущий ремонт септика

Еще один важный момент при выборе места для септика – доступ для транспорта. Хотя очистка септика без откачки выполняется не часто, все же присутствие специальной техники может существенно облегчить этот процесс.

Этапы монтажа

Для внутренней канализации используются серые трубы

Монтировать домашнюю канализацию нужно с внутренней её части. Во всех комнатах, имеющих сантехническое оборудование (кухня, санузел, бассейн, сауна) монтируют трубы в сторону стояка. Разводку делают из туб диаметром 50 мм. К унитазу подключают трубу сечением 110 мм.

Все стыки, соединения обязательно обрабатывают герметиком. В местах выводов под бытовую моющую технику устанавливают заглушки.

Стояк подводят к фундаменту, в котором заранее пробито отверстие диаметром 130-160 мм. В него обязательно вставляют металлическую гильзу. Через неё выводят трубу коллектора наружу. Место вывода наружной трубы качественно утепляют, зазоры между гильзой и фундаментом бетонируют.

Внешняя канализация

Первоначально придется выкапывать траншеи под коллектор. Их роют от самого выхода трубы из дома и вплоть до предполагаемого места расположения септика. Глубина копки зависит от уровня промерзания грунта в регионе, как правило, составляет не менее 70-90 см. Верхний край уложенной трубы должен находиться на этой отметке от поверхности грунта.

В ходе копки траншей соблюдают заданный СНиП уклон. Конечный приемник стоков должен располагаться ниже выхода канализационной трубы из дома. Далее работают так:

• На дно траншей насыпают подушку из песка и хорошо трамбуют её.
• На основу укладывают трубы, надежно соединяя их.
• Полностью собранную систему проверяют на герметичность. Если протечек нет, вода из дома уходит свободно, можно проводить засыпку коллектора. Грунт при этом сильно не трамбуют. Он со временем усядется сам. При необходимости потом подсыпают еще земли сверху.

Устройство септика

На конечном этапе работ при монтаже частной канализации нужно построить самодельный септик. В качестве самого простого варианта можно использовать резервуар в виде пластиковой бочки. Некоторые строят приемник для нечистот из автомобильных покрышек, бетонных колец. С пластиком работать проще. Принцип монтажа двухкамерного септика выглядит так:

Под резервуары копают ямы в соответствии с параметрами бочек. При этом глубину и ширину котлована увеличивают на 30-40 см под основание и засыпку.
Дно ямы тщательно трамбуют. Насыпают песчаную подушку из увлажненного песка. Его хорошо уплотняют.
На песок под первой камерой ставят деревянную опалубку и наливают бетонный раствор толщиной 20-30 см.
Дно второго резервуара делают дренажным. На подушку из песка насыпают слой мелкого щебня, а сверху — битый кирпич или булыжник.
После высыхания раствора устанавливают оба резервуара рядом друг с другом

Важно, чтобы не было перекосов.
Обе камеры соединяют переливной трубой на уровне 40 см от дна бочек.
К первому приемнику в верхней его части подводят сливную/сточную трубу. Все стыки хорошо герметизируют.
Резервуары заполняют водой и только после этого производят их засыпку с тщательной трамбовкой грунта. Если бочки не заполнить водой, впоследствии в почве они могут лопнуть.
Верх камер септика накрывают люками.

Если бочки не заполнить водой, впоследствии в почве они могут лопнуть.
Верх камер септика накрывают люками.

Основные принципы устройства канализационного трубопровода

В зависимости от количества точек слива коммуникаций, составляется схема внутреннего расположения труб. Для удобства схема чертится на миллиметровой бумаге. В случае строительства двухэтажного строения, в целях экономии материалов рекомендуется располагать санузлы и второстепенные сливные точки как можно ближе к коллектору. Главный коллектор монтируется по одной вертикальной линии на всех планируемых этажах, все последующие части системы последовательно подсоединяются к основной магистрали.

Схема расположения главного коллектора

Рекомендуется каждую второстепенную точку укомплектовывать отдельным вакуумным клапаном. Клапан располагается на расстоянии не более 6 метров от водяного затвора раковины или ванны.

Пример устройства вакуумного клапана

Схема устройства вентиляционного стояка

Технология сборки ПВХ материалов очень проста, так как любую трубу можно укоротить до нужного размера. Также каждый узел с закрытой системой рекомендуется укомплектовывать аварийным переходником, на случай возникновения засора, или переходником большего диаметра.

Соединение ПВХ труб

Пример применения переходника с 50мм на 110мм

Узлы, расположенные в закрытых простенках, рекомендуется соединять с применением герметика. Рекомендуется избегать углов в 90о, это снижает риск засора.

Герметик наносится поверх резиновой прокладки

Схема возможного выполнения резких углов

Принцип действия водяного затвора

Водяной клапан препятствует проникновению неприятных запахов из канализации в помещение. Его устройство имеет одинаковую конструкцию, различия только в размерах. Вода служит своего рода пробкой.

Схема устройства водяного затвора

Мнения на эту тему разделились.

Пример переполненной емкости

Вакуумные клапаны и фановая труба

Эти два понятия неизвестны большинству людей, не связанных с профессией сантехника. Цель этих двух элементов – не допустить разряжение воздуха в системе при сливе большого количества воды или при работе ассенизаторов, в момент откачки отходов из накопительной емкости.

Более подробно об этих элементах, смонтированных своими руками в канализации частного дома, в видеоролике:

Схема устройства внутренней канализации в частном доме

Устройство канализации для частного дома своими руками требует определённых знаний, схема ниже поможет понять, какие моменты вы ещё не успели учесть в вашей схеме.

Схема устройства внутренней канализации с учётом наклона труб

Для тех, кто не знает, как сделать канализацию в частном доме правильно, представляем чек-лист возможных ошибок прокладки канализации в частном доме:

1. Сливная вода застаивается в трубах, возникают засоры. Это происходит чаще всего по причине нарушения коэффициента уклона труб. Соответственно, твёрдые элементы стоков просто не вымываются из канализации.
2. К таким же неприятностям могут привести неправильно присоединённые отводные трубопроводы. Правильный их монтаж предполагает наличие тройников и крестовин.
3. К излиянию сточных вод из систем вывода (а попросту выход нечистот на поверхность из унитазов и раковин) может привести неправильное подключение стоков от электроприборов.
4. Для прочистки стоков в местах поворотов необходимо установить смотровые и ревизионные люки.

Нормативные требования

Они исчерпывающе изложены в ГОСТ 21.602-2003, регламентирующем правила составления документации для инженерных систем здания (в том числе отопления). Выделим из текста документа основные моменты, имеющие непосредственное отношение к нашей тематике.

Общие положения

Элементам систем отопления присваиваются обозначения, состоящие из маркировки и порядкового номера в пределах данной схемы. Какие обозначения используются?

Объект	Обозначение
Стояк отопления	Ст
Главный стояк отопления (вертикальная часть розлива)	Гст
Компенсатор	К
Горизонтальная ветка (лежневка)	ГВ
Прибор для измерения температуры (термометр)	Т
Прибор для измерения давления (манометр)	Р

За некоторыми графическими обозначениями документ отсылает к смежным ГОСТ:

• Трубопроводы следует обозначать по ГОСТ 21.206 – 93.
• Обозначения обратных клапанов, дросселей, задвижек, радиаторов и т.д. можно найти в ГОСТ 21.205-93.

Фрагмент таблицы обозначений из ГОСТ 21.205 – 93.

Кроме того, среди общих положений есть ряд дополнительных требований к чертежам.

• Отметки высоты указываются на выносных линиях или контурах элементов.
• Аксонометрическая схема отопления может быть выполнена в масштабе 1:50, 1:100 и 1:200.

Перечень обозначаемого оборудования и параметров

На составленной своими руками схеме должны быть обозначены:

1. Трубопроводы с указанием диаметров.
2. Теплоизоляция участков трубопроводов. Она изображается графически.
3. Уровни осей всех трубопроводов относительно нулевой отметки.
4. Уклоны розливов (разумеется, там, где они необходимы – в гравитационных системах и домах верхнего розлива).

В гравитационной системе указаны уклоны розлива.

1. При наличии разрывов в горизонтальных участках розливов – размеры участков.
2. Опоры, компенсаторы и подвесы.

1. Запорная арматура. И в этом случае используется полка-вынос, над которой указывается тип и диаметр (ДУ) арматуры. Снизу располагается обозначение элемента по каталогу.
2. Стояки и лежневки (горизонтальные участки) с обозначениями.
3. Радиаторы, конвектора и прочие отопительные приборы.

В обязательном порядке указывается их тип и основные параметры:

• Количество секций секционного радиатора.
• Количество секций (труб) регистра и его длина.
• Количество и длина ребристых труб.
• Для прочих отопительных приборов – их тип.

1. Обозначения установок (котлов, печей с теплообменниками, тепловых насосов, элеваторных узлов, циркуляционных насосов для отопления и т.д.).
2. Закладные устройства (масляные стаканы для контроля температуры и отводы для установки контрольных вентилей, позволяющих замерять давление).
3. Сами приборы для измерения параметров системы и учета тепла.

Спецификации

В стандарте изложен ряд требований не только к самим чертежам, но и к спецификациям к ним.

Элементы, перечисляемые в спецификациях, должны заноситься в них в следующей последовательности:

1. Отопительное оборудование (котлы, радиаторы и т.д.).
2. Запорная и регулирующая арматуры (вентиля, задвижки, дроссели, обратные клапаны).
3. Прочие элементы отопительных систем (грязевики, сбросы).
4. Закладные конструкции (масляные стаканы и отводы для контрольных вентилей).

На фото – реальный элеваторный узел в подвале многоквартирного дома. Все, что может быть украдено, снимается.

1. Трубопроводы (розливы, стояки, подводки).
2. Теплоизоляция.

Трубопроводы заносятся в спецификацию по каждому диаметру (как правило – по увеличению ДУ). Разнообразные отводы, фланцы, крестовины под сварку и болты в спецификацию не заносятся.

Пример спецификации к чертежу отопительного коллектора.

Какие трубы выбрать и как их правильно соединить

Самым долговечным материалом для канализационных сетей является полипропилен. Он не подвержен коррозии, не требует крупногабаритной техники во время монтажа и хорошо переносит особо агрессивные соединения, использующиеся для чистки труб. Чаще всего для разводки канализации в частном доме своими руками мастера используют два типа полимерных труб:

1. Полипропиленовые. Кроме озвученных выше характеристик, обладают хорошей термостойкостью. Разбег рабочих температур – от -45 до +100°C.
2. ПВХ. Более дешёвый, но не менее прочный материал. Достаточно универсален – может использоваться как для монтажа внутренних коммуникаций, так и для благоустройства дренажных систем. Основной минус – может возникнуть специфический налёт, который со временем приведёт к засорам.

А вот чугунные трубы потихоньку сдают свои позиции. В разводке канализации в частном доме их используют очень редко для монтажа стояков или уличных сетей. Несмотря на свою прочность, они достаточно тяжёлые. Да и вариант крепления стыков не подойдёт для новичков.

Как правильно соединить

Трубы из полимерных материалов предполагают соединение в виде раструба, фланцев или фитингов. В этом случае гладкую часть трубы вставляют в более широкий рукавной конец

При подборе диаметра важно учитывать вероятность некоторого расширения, особенно это актуально при соединении стиральных машин

Варианты полипропиленовых труб и соединений для канализационных систем

Металлические трубы соединяют с помощью муфт. В этом случае дополнительная герметичность достигается с помощью использования резиновой прокладки.

Требования к разводке

Разводка системы канализационных труб в загородном частном доме требует трепетного отношения ко всем нюансам, соблюдению определенных нормативных требований. При соблюдении и учете всех важных моментов разводка системы труб сточного отведения будет выполнена правильно, надежно. Внутренняя разводка качественной канализации требовательна к соблюдению сантехнических норм.

Требования:

• Трубопровод должен устанавливаться с расширением диаметров от наиболее удаленного прибора до стояка. К примеру, скажем, что монтаж унитаза с выпуском 110 миллиметров не допускается в том случае, если между ним и стояком установлена раковина, стоки которой вытекают в трубу диаметром 50 миллиметров.
• Когда имеется несоблюдение выпусков труб, участок трубы до стояка должен располагать диаметром подключения 110 миллиметров, раковина подключаться с тройником с переходом 110/50 миллиметров;
• Толщина диаметра выпуска труб сантехнического прибора определяет близость его расположения до стояка;
• Стоит знать, чем больше толщина труб, тем ближе расстояние прибора до стояка ;
• Минимальный показатель уклона труб канализации на всяком участке составляет 3 сантиметра на погонный метр трубопровода;
• Не следует допускать изменение уклона на одной ветке разводки труб;
• Фасоновый, а также сливной стояки проходят вертикально, при этом изгибы не должны допускаться, если ниже уровня расположения места их устройства подключаются приборы;
• В необходимых местах в обязательном порядке оборудуются ревизии, клапаны, а также прочистки.

Установка выводной трубы

Система выводных труб или выводная труба относится к наружной автономной системе канализации, обустроенной в частном строении. Можно использовать пластиковые, асбестоцементовыми или чугунными.

Наиболее оптимальным углом наклона выводной трубы считается 20 мм на метр. Этот аспект нужно учитывать перед тем, как приступить к рытью траншеи для укладки выводной трубы. Если пренебречь этим аспектом, канализационная система будет постоянно засоряться.

Земляные работы Глубина канавы под выводную яму должна быть в пределах 0.7-1.5 м, в зависимости от климатических и погодных условий вашего региона. Чем холоднее зимой, тем глубже промерзает земля, соответственно, нужно выкапывать более глубокую канаву и глубже прокладывать выводные трубы.

В заключение

Самостоятельный монтаж канализационной системы – это не только экономия средств на оплате труда специалистов, но и огромный опыт, который может пригодиться в любое время. Уже поэтому стоит выполнить все работы своими руками.

Надеемся, что изложенная сегодня информация была полезна уважаемому читателю. Наша команда будет рада как можно более полно ответить на все вопросы по теме, если они возникли во время прочтения статьи. В обсуждениях ниже можно не только задать вопрос, но и поделиться своим опытом подобного монтажа или качества приобретенных труб и сантехники. Пишите, и возможно Ваш пост поможет кому-то сделать правильный выбор или выполнить работу.

А напоследок познавательный видеоролик по теме нашей сегодняшней статьи.
