Как разобрать однорычажный смеситель своими руками

Виды

Начнем с определений. Есть в ванной и не кухне краны и смесители. Краны только подают воду, смесители еще и позволяют регулировать ее температуру, смешивая два потока — холодной и горячей воды. В данной статье будем говорить именно о кранах и о том, как их ремонтировать. Ремонт смесителей очень похож, но имеет свои особенности. Кстати, о ремонте однорычажных смесителей можно прочесть тут.

Краны для ванной или кухни есть нескольких видов:

• вентильные;
• однорычажные (еще называют картриджные или флажковые).

Краны — флажковый и вентильный

Устройство у них разное, так что и ремонт, даже при одинаковых повреждениях, значительно отличается. Потому каждый из видов будем рассматривать отдельно.

Как починить шаровой смеситель?

Шаровой смеситель был придуман почти полвека назад, и с тех пор его конструкция, по сути, не менялась. Она очень проста и достаточно надежна – ломаться тут нечему.

Если возникают какие-то проблемы, то чаше всего они связаны либо с некачественными материалами, из которых изготовлен сантехнический прибор, либо с плохой водой.  Как и в случае с дисковым смесителем, прокладки необходимо извлечь, тщательно изучить на предмет повреждений, после чего или заменить, или очистить от грязи, помыть, высушить и установить на место.

Самый распространенный вид неисправностей смесителя с шаровым затвором – скудная струя. Происходит чаще всего из-за засора шарового механизма

Для моделей смесителей с шаровым затвором процесс разборки и ремонта аналогичен приведенному выше. Разница только в положении шарика, который вращается относительно плотно прижатых к нему резиновых седел. Плотность контакта деталей обеспечена распирающей механизм водой.

Сам рычаг, передающий движение регулирующему штоку, снимают точно также, как и в дисковых моделях: нужно откупорить декоративную заглушку, открутить винтик, извлечь его, после чего снять рычаг смесителя.

Далее нужно открутить прижимную гайку и снять шайбу, которая находится под ней. Так открывается доступ к шарику. Сам шарик извлечь легко – нужно просто потянуть за шток.

Внутренний вид шарового смесителя. Шаровой затворный механизм находится внутри картриджа, выполненного в виде гильзы. Шар внутри нее удерживается седлами, прочность положения самой гильзы обеспечивают манжета и пружины

На этом разборку смесителя можно считать законченной и приступать к осмотру деталей, их замене или очистке от загрязнений.

Как уже отмечалось выше, чаще всего проблема состоит в отложения соли и песчинок на вращающихся деталях и контактирующих с ними элементах смесителя. Всю грязь нужно аккуратно удалить и обязательно осмотреть пружинки – они тоже могут быть грязными. Кроме этого, пружинки могут утратить упругость и нуждаться в замене.

Причина поломки смесителя может также заключаться и в самом шарике. В идеале, он должен изготавливаться из высококачественных нержавеющих сортов стали. В этом случае его только нужно почистить от грязи.

На деле же производители, особенно китайские, экономят на дорогих материалах и производят детали из низкокачественного металла. Со временем поверхность такого шарика начинает шелушиться, ржаветь, отверстия для воды забиваются частичками ржавчины и смеситель выходит из строя.

В этом случае очистка поверхности не поможет, шарик придется заменить. Старую деталь, как и в случае с дисковым картриджем, нужно взять с собой в магазин для сравнения.

Собирать шаровой смеситель нужно строго в обратном порядке, работать очень аккуратно и отцентрировать детали. Неправильно установленный элемент будет быстро изнашиваться и может стать причиной очередной поломки.

Отдельным пунктом нужно упомянуть самую распространенную и, вместе с тем, незначительную проблему – засорение аэратора смесителя. Эта маленькая деталь представляет собой обычную сеточку и предназначена для предотвращения возникновения брызг. Ячейки сеточки со временем забиваются отложениями солей и миниатюрными частичками мусора.

Снять аэратор очень просто – нужно открутить на конце излива шайбу и вытащить деталь. Если сеточка не пришла в полную негодность, а просто засорилась, ее нужно почистить и установить на место.

Аэратор можно заменить, если удастся найти подходящий по размерам аналог, или, в крайнем случае, использовать смеситель без него.

Еще одна проблема – засорение гибких подводов смесителя.

Гибкие подводы – довольно тонкие трубки – имеют небольшой диаметр и вполне могут засориться. Особенно склонны к засорам места соединений трубок с другими деталями

Учитывая состояние современных водопроводных труб и качество городской воды, ничего необычного здесь нет. В этом случае нужно перекрыть воду, открутить подводы, прочистить их, осмотреть на наличие повреждений резьбы и установить обратно.

Особенности устройства таких приборов

Шаровый, однорычажный, джойстиковый, шарнирный — все это названия смесителя, который управляется только одним рычагом. Использовать такой кран просто и удобно: движение рычага по вертикали регулирует величину потока воды, а поворотом по горизонтали устанавливают подходящую температуру.

Эта схема позволяет понять принцип работы однорычажного смесителя: изменение размеров отверстия для горячей, холодной и смешанной воды позволяет регулировать ее температуру и напор всего парой движений

Внутреннее устройство однорычажных смесителей обычно бывает двух типов: шаровый механизм или керамический картридж. Центром конструкции шарового механизма является круглая смесительная камера. Она выглядит как полый металлический шарик, в котором проделаны три отверстия.

В одно из отверстий поступает холодная вода, а в другое отверстие — горячая. Внутри камеры потоки смешиваются и затем поступают на третье отверстие, которое соединено с изливом смесителя. Управляющий рычаг передвигает шарик таким образом, чтобы регулировать просветы в этих отверстиях, т.е. изменять количество горячей и холодной воды, поступающей в смесительную камеру, и размеры исходящего потока.

Керамический картридж состоит из двух или трех пластин. В нижней части, как и в шаровом смесителе, имеются три отверстия с точно такими же функциями: горячая вода, холодная вода, смешанный поток. А вот смешивание горячей и холодной воды выполняется в верхней части устройства.

Работают смесители обоих типов примерно одинаково, но вот на условия эксплуатации реагируют по-разному. Например, в керамическом картридже практически никогда не скапливается известняковый налет. Дело в том, что пластины в таком устройстве притерты друг к другу очень плотно, размер зазора сопоставим с параметрами молекулы.

На этой схеме подробно представлено устройство шарового однорычажного крана. Информация об отдельных элементах устройства помогает понять порядок его разборки и сборки

Но вот с песком и прочими механическими загрязнениями керамика “не дружит”. Небольшая песчинка, попавшая в полость смесителя, может привести к сколу на керамических элементах, и весь картридж придется заменить. Металлическому шарику песок практически не страшен, но для налета здесь почти нет никаких препятствий.

Слабое место однорычажных смесителей — резиновые прокладки. При любом раскладе эти элементы придется заменять не реже, чем каждые два года. Некоторые покупатели сетуют не проблемы с точностью настройки температуры. Это характерная особенность недорогих моделей с малым углом регулировки. Такие устройства и ломаются значительно чаще.

Виды и особенности смесителей с одним рычагом

Существуют 2 типа однорыжачных кранов:

1. Шаровой смеситель. Основным элементом такой конструкции служит небольшой металлический шарик, находящийся в корпусе крана. Шарик имеет три отверстия, предназначающиеся для холодной, горячей и смешанной воды, которая выходит в отверстие крана. Именно поэтому емкость внутри стального шара называют смесительной камерой. Шарик находится в тесном контакте с резиновыми уплотнителями (седлами). Конструкция приводится в действие с помощью штока регулировки. Напор потока воды меняется в соответствии с изменениями движения шара. Чем больше площадь соприкасающихся отверстий, тем слабее поток воды, и наоборот. Такой вариант смесителя очень редко выходит из строя благодаря хорошо продуманной конструкции.
2. Картриджевый смеситель. В таком типе смесителя вместо шарика предусмотрен картридж, основой которого являются 2 пластины из керамики. Нижняя часть картриджа (диска) имеет 3 отверстия для воды, а верхняя выполняет функцию смешивания. Смысл данной конструкции состоит в том, чтобы при изменении положения джойстика одно из отверстий нижней пластины совмещалось со смесительной камерой верхней части диска. Рычаг двигается плавно за счет особой силиконовой смазки. Для предотвращения неожиданных поломок вследствие попадания твердых частей в отверстия картриджа производители рекомендуют монтировать специальные фильтры.

Другие узлы

Течь в месте стыковки гусака с корпусом смесителя

Причина, способ устранения течи по стыку гусака с корпусом однорычажного крана рассмотрены в пункте 2.2. Некачественная латунь может лопаться на переходе от излива к обойме, придётся раскошелиться.

Сопряжение раструба с корпусом вентильных моделей старого дизайна менее надежно из-за малого диаметра и короткой базы. При повороте неизбежно наличие составляющей усилия направленной вниз, выламывающей гусак из корпуса. Со временем появляются микротрещины по канавкам под уплотнения, кольца интенсивно изнашиваются. Обрываются нитки резьбы плоских гусаков, соединенных с корпусом через фитинг.

Случается, отпускается накидная гайка, крепящая излив, достаточно подтянуть её на четверть – полоборота. Выяснение иных «виновных» капели требует снятия гусака. Защитив полировку тряпицей, ослабляют гайку разводным или накидным ключом, отвинчивают вручную, вращательным движением вынимают излив. Соединения с переходником подтягивают шестигранником. После замены резиновых колец, повторяют обратную процедуру сборки.

Очередность снятия излива, замена уплотнений продемонстрированы на видео:

Течь в месте подсоединения душевого шланга

Душевой шланг обычно присоединяется к отводу крана через резиновую прокладку, обжимаемую накидной гайкой. Ликвидируют неприятность, подтянув гайку, если не получается – заменяют прокладку. Обновление лейки со шлангом иногда требует установки переходника, не забудьте об уплотнениях. В идеале накидушка шланга затягивается от руки.

Хуже обстоит дело при разрыве трубки. Как быть в этом случае рассказывает мастер:

Течь в месте подключения лейки к шлангу

Такой случай часто сопровождается засорением отверстий лейки, в результате стык оказывается под повышенным давлением и протекает. Необходимо убедиться в проходимости лейки, при необходимости – очистить перфорацию (возможно понадобится разборка). Отрицательный результат манипуляций указывает на прокладку.

Лейки разных производителей конструктивно отличаются, не приступайте к разборке без четкого понимания особенностей.

Слабый напор воды

Засорение фильтров системы, внутренних улавливающих сеток (предусмотрены в некоторых кранах), отверстий аэраторов – вероятные причины падения напора. Отложения солей на запорно-регулирующих органах сужают проток незначительно, потому их разбираем в последнюю очередь. Неполный поворот керамических дисков из-за поломки поводкового механизма, отрыв клапана или поршня головки – менее распространённые «виновники» слабой струи. Способы устранения неполадок приведены ранее.

Популярные размеры картриджей

При покупке сменного элемента важно уделять внимание не только его форме, но и расположению отверстий под шток. Типоразмеры сменных картриджей стандартизованы для каждой модели смесителей

У сантехнического оборудования торговых марок «Hansgrohe» и «Blanco» запорные устройства могут существенно отличаться даже в зависимости от типа установленного крана

Большинство производителей однорычажных смесителей используют в сборке картриджи размерами 28 мм, 32 мм и 35 мм. В изделиях торговых марок «Kaiser» и «Grohe» часто можно встретить функциональные механизмы размерами 40 мм и 46 мм.

К числу наиболее часто покупаемых относят изделия диаметром в 40 мм. Они обозначаются маркировкой d40. Помимо стандартных размеров во многих оригинальных моделях нередко установлены комплектующие размерами 18 мм, 20 мм и 22 мм.

Диаметр изделия серьезное влияние на эксплуатационные параметры смесителя не оказывает, все дело в габаритах и форме сантехнического оборудования

Приобретая картридж, уточните, предусмотрен ли возврат продукции и есть ли гарантия на него. Учитывайте, что в случае, если устройство не подойдет, его возврат или замену в магазине можно осуществить не позднее двух недель с момента покупки.

Устранение неполадок переключателя Ванна/Душ

Иногда тумблер выходит из строя и не меняет режимы Ванна, Душ или Верхний душ, или делает это с проблемами. Порой переключатель заедает или передвигается с большими усилиями. Реже случается такое, что вода течет одновременно из носика и душевой лейки. В таком случае заменяют уплотнительные резинки, пружину или картридж или же просто находят замену деталям последнего, зависимо от характера неполадок.

Для замены картриджа сначала снимают заглушки, винт и носик. Потом убирают крепежные элементы, удерживающие картридж. Клапан осматривают на предмет поломки. Скорее всего, что придется заменить всю деталь, тем более если явных неисправностей в ее элементах нет.

Если из смесителя с переключателем непрерывно течет вода, то проблема может заключаться в клапане или посторонних мелких частицах. Картридж нужно будет почистить от грязи изнутри и снаружи, а возможно, даже заменить.

Этапы замены уплотнительной резинки

Если в смесителе с золотником в обоих положениях вода течет синхронно, то следует заменить прокладки. Совершают следующие манипуляции:

1. Перекрывают подачу воды.
2. Отсоединяют носик и шланг.
3. Откручивают переходник.
4. Снимают рукоятку.
5. Извлекают золотник.
6. Забирают старые резиновые кольца.
7. Вставляют вместо них новые, предварительно смочив водой.
8. Собирают детали смесителя в рабочее положение.

В случае с протеканием на кнопочном смесителе речь может идти о непригодности уплотнителя. Сначала перекрывают подачу воды и отсоединяют излив. Шестигранным ключом откручивают переходник. Затем снимают колпачок, достают кнопку, извлекают винт и картридж. Если подтвердилось предположение о непригодности резинки, ее заменяют. Как правило, поломку вызывает именно это.

При турбулентных шумах причина проблемы может крыться в изношенной кромке прокладки. Ее срезают аккуратным медленным движением.

Если вода не поступает, то кран нужно открыть и слегка ударить каким-то деревянным предметом. Если ничего не изменилось, то, возможно, пересохла прокладка. Тогда перекрывают подачу воды и частично разбирают конструкцию, чтобы поправить или перевернуть уплотнитель.

Этапы замены пружины переключателя

Первым делом перекрываем воду. Отсоединяем от смесителя шланг и излив, переходник от переключателя, используем при этом рожковый ключ. Шланг и носик достаем аккуратно, чтобы не испортить резьбу. Затем снимаем с изделия колпачок, достаем винт и откручиваем кнопку. Забираем шток и пружину, чтобы вместо старой спирали вставить новую. В конце собираем смеситель в обратной последовательности.

На проблему с пружиной укажут внешние детали конструкции. Если кнопка-переключатель не принимает исходное положение при смене режима или отключении воды, то проблема, вероятно, состоит в поврежденной, растянутой или слабой пружине. Небольшая разбалансировка деталей означает ту же проблему. Еще на стадии приобретения следует помнить, что натяжение пружинного механизма со временем будет ослабевать, так что лучше потратить больше усилий на ее установку в клапане, чем потом преждевременно менять.

Сборка смесителя

Не забывайте, что изготовленная ручным способом гайка не имеет прежней прочности, собирать отдельные элементы надо с повышенной осторожностью. Шаг 1

Открутите гайку, проверьте ее ход. Наденьте новые резиновые уплотнители

Шаг 1. Открутите гайку, проверьте ее ход. Наденьте новые резиновые уплотнители.

Снимают гайку и ставят новые уплотнительные кольца

Шаг 2. Аккуратно наденьте на кран носик, перед этим не забудьте поставить на место нижнюю капроновую прокладку. Она выполняет функцию подшипника при поворотах носика. Для облегчения процесса рекомендуется пользоваться техническим вазелином или обыкновенной мыльной водой. Смочите поверхности, состав намного уменьшит силы трения и облегчит процесс сборки.

Прикручивают верхнюю часть крана

Шаг 3. Наденьте верхнюю прокладку и закрутите сделанную самостоятельно гайку из дисков. С небольшим усилием затяните ее. Помните, что задача гайки не сжимать капроновые прокладки или резиновые уплотнители, а только удерживать все детали крана вместе и предупреждать их шатание.

Накручивают самодельную гайку

И еще один момент. Усилие прижатия гайкой увеличится после окончательной установки смесителя на раковине и фиксации устройства шпильками с шайбой.

Кран собран, желательно проверить герметичность. Для этого временно присоедините шланги к источникам воды и включите смеситель. Протечки появятся через несколько секунд. Если все в норме, то можно устанавливать устройство на свое место. Разборка, ремонт и сборка отнимает не более двух часов, это намного быстрее и дешевле, чем ездить по магазинам в поисках нового рычажного смесителя.

Подключают шланги к смесителю и проверяют на отсутствие протечек

Что понадобится для работы?

Для демонтажа и ремонта смесителя, пригодится следующий инструментарий:

• отвертки с прямым и крестообразным шлицем;
• ключи: разводной, а также набор рожковых;
• пассатижи. Можно также взять круглогубцы. Желательно, чтобы губки были длинными;
• рабочий нож;
• ремонтный комплект – набор прокладок для герметизации соединений. Пригодится также фум-лента и пакля с герметизирующей пастой.

Перед началом работы убедитесь, что запорные вентили надежно отсекают подачу воды в квартиру. Также стоит подготовить ветошь, чтобы быстро вытереть пролившуюся воду или испачканные руки.

Как разобрать однорычажный

Чтобы понять, как разобрать кухонный однорычажный смеситель, нужно для начала снять его с мойки. Это не сложно, но нужно строго соблюдать порядок действий. Сначала перекрывают воду и убеждаются, что напора из крана нет. Затем откручивают накидные гайки гибкой подводки с труб. Останется демонтировать всю конструкцию с ее посадочного места. Для этого откручивают гайку крепления либо гайки на шпильках.

Дальше работа пойдет по-разному, в зависимости от того, картридж или шар является главным элементом конструкции. Определить это визуально без разборки нельзя. Поэтому если сохранилась инструкция к смесителю, лучше начинать работу с ее изучения.

Вот пошаговый алгоритм ремонта конструкции с картриджем:

1. Ножом или отверткой подцепляют и удаляют двухцветную заглушку на корпусе, показывающую направление на горячую и холодную воду. Под ней – винт, удерживающий рычаг.
2. Откручивают винт, снимают рычаг.
3. Откручивают гайку, прижимающую картридж к корпусу. Обычно она отворачивается рукой, но если прикипела – используют ключ.
4. Вынимают картридж.

Для шарового смесителя начало разборки проводится аналогично. Снимают рычаг, затем выкручивается пробка. Здесь понадобится отвертка. Выкрутив пробку, плоскогубцами снимают купол, вытаскивают уплотнитель и шарик. Поломка чаще всего связана с износом уплотнителя или появлением в нем трещин. Поломка шаров встречается реже. Найдя вышедший из строя элемент, его меняют и собирают систему от конца алгоритма к началу.

Как разобрать кран типа «елочка»

У смесителя с двумя кранами (елочки) ремонт заключается в замене кран-букс. Вначале снимают декоративные заглушки с барашков (подцепив ножом) и откручивают крепежные винты. Теперь ключом можно выкрутить кран-буксу и заменить ее. Встречаются также трещины в основании (тогда придется заменять устройство полностью) и засорение сеточки-аэратора. Ее можно снять и промыть, открутив гайку с излива смесителя.

Как разобрать керамический смеситель

Экзотический вариант – керамический смеситель. В его механизме установлены притертые друг к другу фигурные пластинки. Проводят разборку  керамического смесителя для кухни так: снимают заглушку и выкручивают шестигранным ключом крепежный винт. Затем откручивают куполок, скрывающий гайку, зажимающую фильтр. Открутив гайку, можно вынуть фильтр, промыть его и собрать все в обратном порядке. Если же неполадка в пластинах – придется менять систему целиком.

Как разобрать двухвентильный

Двухвентильный смеситель несколько отличается от других по конструкции. Чтобы добраться до него, нужно выкрутить кран-буксу (так же, как на «елочке»). Теперь можно открутить барашек смесителя, выкрутить крепежную гайку разводным ключом и вынуть картридж механизма.

Варианты запорных элементов

В моделях с одним рычагом могут применяться два вида узлов, регулирующих ток воды. Рассмотрим их устройство подробнее.

Рычаг с шаровым механизмом

Подобный узел представляет собой шар, выполненный из нержавеющей стали, в котором предусмотрены специальные отверстия и крепежные элементы, при помощи которых гильза с расположенным внутри шариком крепится к конструкции.

При повороте рычага отверстия на шарике смещаются, перекрывая или освобождая путь для движения холодной и горячей воды, благодаря чему регулируется температура и напор потока.

Схематичное изображение однорычажного крана с шаровым функциональным узлом, с подробным освещением всех крепежных, предохранительных и других служебных элементов

Рычажные краны с шаровым механизмом отлично переносят гидравлические удары.

Однако у таких моделей есть целый ряд недостатков, к которым относятся:

• относительная дороговизна;
• быстрое скопление накипи на шаровом элементе;
• интенсивный износ резиновых прокладок.
• сложность ремонта, из-за чего часто приходится демонтировать старый и подбирать новый смеситель.

Из-за перечисленных минусов смесители подобной конструкции все реже применяются в быту и на производстве. В отличие от них шаровые краны, устанавливаемые перед сантехникой на трубы водоснабжения для управления подачей воды, практически полностью вытеснили вентильные модели.

Дисковые модели кранов

Подобные аксессуары пользуются преимуществом у потребителей и у специалистов. Действующий механизм таких смесителей – керамические дисковые картриджи, аналогичные керамическим дисковым механизмам, которые применяются в двухвентильных устройствах.

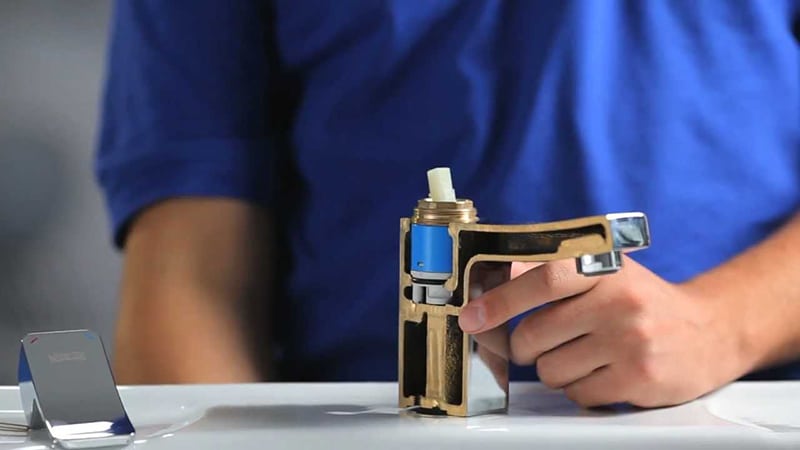

Дисковой смеситель, схематичное изображение которого представлено на рисунке, считается более практичной функциональной моделью, поскольку допускает замену картриджа

Внешне этот элемент выглядит как пластиковый цилиндр, обычно синего цвета. Однако под корпусом скрываются две пластины, выполненные из белоснежной, тщательно отшлифованной керамики. Один из этих дисков может перемещаться в зависимости от изменения положения рычага.

Для того чтобы вода поступила в излив, необходимо, чтобы совпали отверстия на верхней и нижней деталях. Если же это не происходит, поток перекрывается и не поступает в кран.

Дисковые модели обладают рядом преимуществ:

• умеренной стоимостью;
• возможностью замены картриджных элементов, что облегчает ремонт;
• несклонностью к образованию накипи, которая почти не скапливается на керамических поверхностях.

Слабое место подобных конструкций – их чувствительность к посторонним включениям в водяном потоке, а также к резким скачкам давления в водосети.

Диски картриджей выполняются из хорошо отшлифованной керамики, благодаря чему гарантируется хорошее прилегание. Срок эксплуатации смесителей во многом зависит от качества этих деталей
