Схема подключения теплого пола: расписываем во всех подробностях

Шаг 4. Укладка труб отопительной системы

Настоятельно рекомендуем обязательно перед укладкой нарисовать несколько вариантов схем. Это отнимает совсем мало времени и позволяет избегать досадных ошибок. Кроме того, во время составления схем есть возможность подобрать оптимальное расположение контуров с учетом их длины и геометрии.

Трубы для теплого пола

Практический совет. Есть правильные рекомендации не прокладывать трубы под местами установки мебели, она будет перегреваться и быстро терять свою привлекательность. Мы советуем действовать очень продуманно. Кто может дать гарантию, что в этих местах мебель будет стоять все время, что не захочется сделать ее перестановку или полную перепланировку помещений?

Длина каждого контура должна учитывать мощность водяного насоса, данные указываются в инструкции по эксплуатации, внимательно изучите ее перед началом монтажа.

Таблица определения производительности насоса в зависимости от отапливаемой площади

В противном случае возможны ситуации, когда температура пола в различных зонах помещения будет значительно отличаться, а добиться комфортных значений обогрева комнаты станет трудно.

Трубы можно крепить двумя способами:

• специальными скобами сразу на отражающей пленке, для облегчения процесса на ней нанесена сетка. Система фиксируется специальными скобами. Метод неплохой, работы делаются быстро и качественно;

• к металлической армирующей сетке. Она ложится на теплоотражающую пленку, трубы фиксируются пластиковыми хомутами. Считаем, что этот метод никаких преимуществ перед первым не имеет. Зато есть у него недостатки: дополнительное увеличение стоимости монтажа и опасность механического повреждения труб. Как армирующий элемент в таком положении сетка не играет никакой роли. Согласно строительным правилам она должна быть со всех сторон залита бетоном на толщину не менее пяти сантиметров, только в таком положении сетка работает в связке и повышает физические показатели прочности стяжки.

Никогда не покупайте некачественные фитинги и запорную арматуру из непрочных сплавов. Дело в том, что они со временем под воздействием явлений усталости материала дают трещины. Как правило, протечки образуются в местах состыковки гайки и штуцера. Визуально трещина не видна, кажется, что причина в плохо затянутой прокладке. Попытки подтянуть гайку всегда кончаются печально – обламывается резьбовая часть штуцера и остается в гайке. Вынуть ее оттуда очень сложно, чаще всего приходится менять пару. Идеальный вариант материала изготовления фитингов – нержавеющие стали, подойдет и бронза. Все остальные цветные сплавы покупать не стоит

Не нужно экономить на фитингах, их важность в системе обогрева трудно переоценить

Как выбрать фитинги

Еще один нюанс. Используйте для герметизации соединений только резиновые прокладки, не стоит применять паронит, его нужно сильно затягивать, не все фитинги выдержат такие усилия. И последнее. Элементы, работающие в паре, должны быть из одного металла. Это нужно для того, чтобы исключить появление критических напряжений из-за разности тепловых расширений.

Соединение труб с пресс-фитингами

Последовательность соединения металлопластиковых труб с обжимными пресс-фитингами

Подготовка основания для всех видов и вариантов теплых полов

Одним из важнейших элементов является основа для теплого пола в частном доме, которую нужно подготовить еще до обустройства самой системы отопления. К основанию предъявляется ряд требований – оно должно быть достаточно прочным, ровным и не пропускающим тепло. Каждое требование является важным, но особого внимания требует именно теплоизоляция – без нее выработанное тепло просто уйдет под пол. Используется различная изоляция для труб, выбирать которую необходимо под конкретные условия.

Технология подготовки основания с керамзитовым утеплением включает в себя следующие этапы:

1. Демонтаж. Первым делом нужно убрать старое покрытие, под которым может быть бетон, грунт или деревянные опоры. Все загрязнения и ненужные элементы необходимо убрать.
2. Разметка. При помощи строительного уровня по всему периметру стен необходимо отметить линию, по которой и будет выравниваться основание. В случае с керамзитом нужно оставлять больше свободного места, чтобы толщина теплоизоляционного слоя была достаточной для эффективного сохранения тепла.
3. Подсыпка. Основание засыпается слоем песка, толщина которого должна составлять около 10 см. Песчаную подушку после засыпки нужно уплотнить.
4. Гидроизоляция. На утрамбованный песчаный слой укладывается гидроизоляционный материал (дешевле всего обходится полиэтилен, но более надежным вариантом является гидроизоляционная мембрана).
5. Расстановка маячков. Теперь нужно установить опоры, по которым будут располагаться маяковые профили. Маячки нужно очень точно выровнять по уровню.
6. Укладка теплоизоляции. Все свободное пространство между маячками засыпается керамзитом. Для большей надежности и эффективности стоит смешать керамзит с жидким цементным раствором.
7. Заливка стяжки. Собственно, после укладки теплоизоляционного слоя можно приступать к заливке стяжки, которая должна доходить до отмеренного ранее уровня. Стяжка разравнивается вдоль профилей.
8. Выравнивание. Когда стяжка немного схватится, маяки нужно извлечь и заделать полученные отверстия. Швы затираются, после чего пол нужно оставить до полного застывания раствора.

В качестве теплоизоляции, кроме керамзита, можно использовать и ряд других материалов:

• Полистирольные плиты, которые для повышения прочности обычно укрепляются арматурной сеткой и крепятся к основанию анкерами;
• Рулонные фольгированные материалы, отлично подходящие для использования в сочетании с электрическими нагревательными элементами;

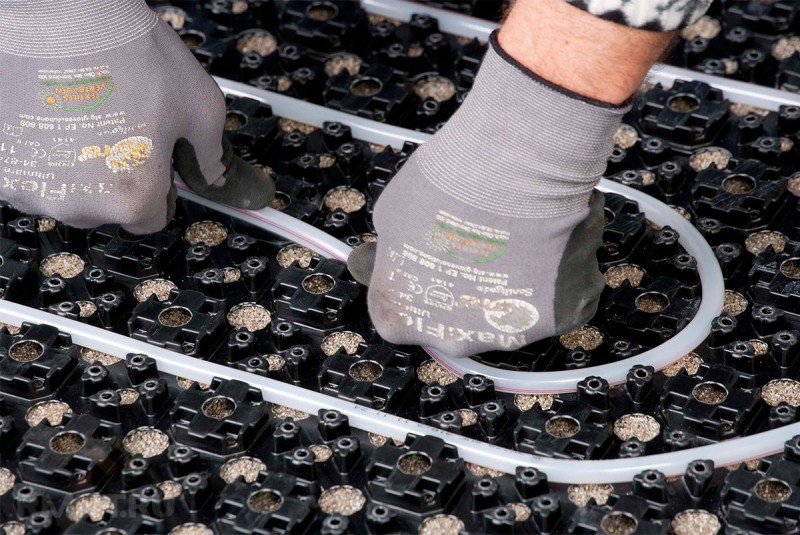

• Полимерные маты, предназначенные специально для укладки водяного теплого пола, для чего в материале имеются специальные выступы, между которыми прокладываются трубы.

Схемы подключения теплого пола

Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.

Напрямую от котла

Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.

В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные к своей работе:

От трехходового клапана

Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.

Как это работает? Обратите внимание на схему:

1. От котла поступает горячая вода.
2. Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
3. В центре клапана происходит смешивание горячей воды и остывшей обратки.
4. Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.

Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.

Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.

Пример реальной схемы:

В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:

От насосно-смесительного узла

Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.

В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.

От радиатора

Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).

Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).

Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.

Идеальное место применения подогрева пола от радиатора – санузел, лоджия.

В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:

Классификация систем водяного пола

Среди техник укладки водяного пола выделяют два варианта: бетонные и настильные системы.

Варианты бетонной и настильной системы теплых полов

Бетонный метод предполагает установку системы водяного отопления под слой бетонной стяжки. Он связан с внушительным объёмом работ и соответственно нуждается в трудовых затратах. От толщины бетонного покрытия зависит время высыхания, на которое растягиваются работы, при этом пользоваться помещением нельзя. Лишь после полного высыхания возможна укладка финишного напольного покрытия.

Деревянная система водяного теплого пола

Настильный способ характеризуется использованием готовых материалов, отсутствием бетонных работ и дополнительными финансовыми расходами. При использовании готовых материалов время монтажа значительно сокращается. С другой стороны, за приобретаемый материал, который укладывается в несколько слоёв, придется тратить больше средств. Настильный способ монтажа можно условно разделить по виду основного настилаемого материала: полистирольный, деревянный модульный и реечный.

Рецептура, подготовка и заливка бетонной стяжки

После того, как вся система подключена и проверена на гидроизоляцию, наступает время заливать бетон. В процессе следует поддерживать в трубах постоянное давление. Для этого используют манометр. Вдоль стен следует закрепить демпферную ленту, это позволит компенсировать тепловое расширение. Если температура увеличивается на 40 градусов, расширение составит 0,5 мм на погонный метр. В случае нагрева только на 20 градусов, этот показатель будет  меньше в два раза. Метраж самой длинной стороны пола умножаем на расширение. Готовую величину сравниваем с шириной демпферной ленты.

Есть случаи, когда требуется сделать дополнительно компенсационные швы. К таким относятся:

• Длина одной из сторон комнаты превышает 8 м;
• Длина и ширина разнятся более чем в 2 раза;
• Общая площадь помещения более 30 кв.м.;
• Наличие множественных изгибов по периметру.

Для протяженных полов этот шов нужно делать каждые 10 м. Дабы избежать разрыва трубы от движения бетонной подушки, на трубу следует надеть гофру или, в крайнем случае, трубу чуть большего диаметра.

Если вы не заказываете готовый бетон, а замешиваете его на месте, вам понадобится:

• Цемент в количестве 1 части;
• 1,9 часть промытого речного песка;
• Щебень фракции 5-20 мм в количестве 3,7 части.

Такой состав используется для так называемого «тяжелого» бетона. Вес такого бетона составляет порядка 2,5 т на 1 куб.м. Для теплого пола многие рекомендуют отказываться от песка в составе, так как он ухудшает теплопроводимость и, естественно, увеличивает вес. Альтернативой служит цементно-гравийная смесь. Она состоит из:

• 2-х ведер гранитного щебня (размер от 5 до 20 мм);
• 1 ведра цемента;
• 4 ведер мелкого гранитного отсева (размером до 5мм);
• 7 литров воды.

Нужно заметить, что в смесь ОБЯЗАТЕЛЬНО требуется добавлять специальный пластификатор. Сколько и как добавлять будет зависеть от марки, и написано на упаковке.

Спустя 12 часов бетон застывает до такой степени, что может выдерживать человеческий вес. Полностью он застынет только через 28 дней. На протяжении всего этого времени следует следить за влажностью и постоянно поддерживать давление в трубах. Запустить обогрев  можно будет только после полного высыхания. Кстати, нагревать пол резко до высокой температуры нельзя!

Облегченный вариант для деревянных перекрытий

Как уже было сказано, деревянные перекрытия требуют более легкого пола без использования бетона. Под трубы следует уложить утеплитель, дабы не дать теплу уходить вниз. Если вы планируете поместить утеплитель между лагами, то следует отдать предпочтение минеральной вате. Если же вы решили класть систему поверх чернового прочного пола, тогда лучше использовать плотный пенополистирол (25-35 кг/куб.м). При использовании минеральной ваты, под нее следует проложить паробарьер, дабы избежать образования конденсата, а на лаги набивается черновой пол.  В случае с облегченным полом поверх утеплителя также следует положить теплоотражающий слой из пенофола или фольги. Швы и стыки должны прочно проклеиваться скотчем.

 Поверх пенополистирола кладут лаги, а уже к ним прибивается черновой пол. Меду ними следует оставлять зазоры примерно в 2 см, в них в дальнейшем будут укладываться трубы. Прежде, чем укладывать трубу, в эти канавки закладывают особые алюминиевые желоба. Они служат для того, чтобы передавать тепло и равномерно прогревать всю поверхность финишного покрытия. Как уже писали выше, в качестве финишного покрытия лучше не использовать паркет и толстое дерево.

По сравнению с бетоном, такая конструкция на порядок легче, но при этом более трудоемкая. Кроме того, в случае аварии такой пол можно ремонтировать без особых проблем, в то время как бетонный теплый пол подлежит исключительно полной замене. Единственный, но немаловажный минус облегченного варианта – его тепловая мощность намного меньше, чем у бетонного «собрата».

Почему ТП в доме много не бывает

Следует отметить, что если вы решились на водяные теплые полы, нет особого смысла ограничивать их площадь. Скажем, делать их только в двух санузлах и прихожей (площадь ТП при этом составит около 20м²). Лучшим решением будет сделать водяной подогрев везде, где планируется плитка (обычно прихожие, холлы, кухни, кладовые, и даже гостиные, отапливаемый подвал), а по возможности и в других помещениях дома, даже спальнях.

На это есть ряд причин:

• Небольшое удорожание за комфортный дом. При реализации водяного теплого пола даже на небольшой площади при наличии в системе отопления радиаторов, вам придется делать смесительный узел с регулировкой и насосами, покупать коллектор и обвязывать его с помощью запорной арматуры и труб. Будет этот смесительный узел работать на 10м² или на 100м² ТП, — существенной роли не играет. А стоить и в том, и другом случае он будет почти одинаково, ведь запорная арматура, смесительные клапаны и циркуляционные насосы будут одними и теми же. Да, коллектор ТП будет, скажем, не на 2 — 3 контура, а на 10, но стоить при этом он будет не в 3 — 5 раз дороже, а раза в 2.
• Стяжка все равно будет по всему полу. Если вы укладываете теплый пол только в части помещений в пределах этажа, перед вами все равно встает вопрос заливки стяжек по всей площади дома (этажа). Это нужно для того, чтобы у вас не было ступенек и порожков между комнатами: это неудобно, небезопасно, да и просто некрасиво. Заливать полы по плите перекрытия, утеплителю на плите или по утеплителю с теплыми трубами разницы нет — стоить это будет одинаково (цена идёт за площадь заливки). А вот потом переделать и в будущем добавить водяной обогрев в других местах будет очень сложно, а чаще — просто невозможно.
• Утепление пола первого этажа. Тут же встает вопрос и по утеплению полов в тех помещениях, где хоть и нет водяного подогрева, но утеплять их необходимо. Это касается перекрытий над подвалами и полов по грунту. Во всех домах это необходимо для уменьшения теплопотерь.

Таким образом, разница в деньгах при увеличении площади подогрева будет определяться только стоимостью трубы для теплого пола и стоимостью ее монтажа.

Конкретный пример расчета отопительной ветки

Предположим, что требуется определить параметры теплового контура для дома площадью 60 квадратных метров.

Для расчета понадобятся следующие данные и характеристики:

• габариты помещения: высота – 2,7 м, длина и ширина – 10 и 6 м соответственно;
• в доме 5 металлопластиковых окна по 2 кв. м;
• внешние стены – газобетон, толщина – 50 см, Кт=0,20 Вт/мК;
• дополнительное утепление стен – пеноплистирол 5 см, Кт=0,041 Вт/мК;
• материал потолочного перекрытия – ж/б плита, толщина – 20 см, Кт=1,69 Вт/мК;
• утепление чердака – плиты пенополистирола толщиной 5 см;
• габариты входной двери – 0,9*2,05 м, теплоизоляция – пенополиуретан, слой – 10 см, Кт=0,035 Вт/мК.

Далее рассмотрим пошаговый пример выполнения расчета.

Шаг 1 — расчет теплопотерь через конструктивные элементы

Термическое сопротивление стеновых материалов:

• газобетон: R1=0,5/0,20=2,5 кв.м*К/Вт;
• пенополистирол: R2=0.05/0.041=1.22 кв.м*К/Вт.

Термосопротивление стены в целом составляет: 2,5+1,22=3,57 кв. м*К/Вт. Среднюю температуру в доме принимаем за +23 °C, минимальную на улице 25 °C со знаком минус. Разница показателей – 48 °C.

Вычисление общей площади стены: S1=2,7*10*2+2,7*6*2=86,4 кв. м. От полученного показателя необходимо отнять величину окон и двери: S2=86,4-10-1,85=74,55 кв. м.

Подставляя полученные показатели в формулу, получим стеновые теплопотери: Qc=74,55/3,57*48=1002 Вт

По аналогии рассчитываются тепловые издержки через окна, дверь и потолок. Для оценки энергетических потерь через чердак учитывают теплопроводность материала перекрытия и утеплителя

Итоговое термическое сопротивление потолка равно: 0,2/1,69+0,05/0,041=0,118+1,22=1,338 кв. м*К/Вт. Теплопотери составят: Qп=60/1,338*48=2152 Вт.

Чтобы подсчитать утечку тепла через окна необходимо определить средневзвешенное значение теплового сопротивления материалов: стеклопакета – 0,5 и профиля – 0,56 кв. м*К/Вт соответственно.

Rо=0,56*0,1+0,5*0,9=0,56 кв.м*К/Вт. Здесь 0,1 и 0,9 – доля каждого материала в оконной конструкции.

Теплопотери окна: Qо=10/0,56*48=857 Вт.

С учетом теплоизоляции двери ее тепловое сопротивление составит: Rд=0,1/0,035=2,86 кв. м*К/Вт. Qд=(0,9*2,05)/2,86*48=31 Вт.

Итого теплопотери через ограждающие элементы равны: 1002+2152+857+31=4042 Вт. Результат надо увеличить на 10%: 4042*1,1=4446 Вт.

Шаг 2 — тепло на обогрев + общие теплопотери

Сначала вычислим расход тепла на обогрев поступающего воздуха. Объем помещения: 2,7*10*6=162 куб. м. Соответственно вентиляционные теплопотери составят: (162*1/3600)*1005*1,19*48=2583 Вт.

По данным параметрам помещения, суммарные тепловые издержки составят: Q=4446+2583=7029 Вт.

Шаг 3 — необходимая мощность теплового контура

Рассчитываем оптимальную мощность контура, необходимую для возмещения теплопотерь: N=1.2*7029=8435 Вт.

Далее: q=N/S=8435/60=141 Вт/кв.м.

Исходя из требуемой производительности системы отопления и активной площади помещения, можно определить плотность потока тепла на 1 кв. м

Шаг 4 — определение шага укладки и длины контура

Полученное значение сравниваем с графиком зависимости. Если температура теплоносителя в системе составляет 40 °C, то подойдет контур с параметрами: шаг – 100 мм, диаметр – 20 мм.

Если в магистрали циркулирует вода, разогретая до 50 °C, то интервал между ветками можно увеличить до 15 см и использовать трубу сечением 16 мм.

Считаем длину контура: L=60/0,15*1,1=440 м.

Отдельно необходимо учесть расстояние от коллекторов до тепловой системы.

Как видно из расчетов, для обустройства водяного пола придется делать не менее четырех петель отопления. А как правильно уложить и закрепить трубы, а также другие секреты монтажа мы рассмотрели здесь.

Шаг 3. Установка отражающей пленки

Приобретайте ту, которая имеет разметку в виде квадратов по 5 мм, это поможет точно контролировать процесс укладки трубопроводов системы. Большинство «советчиков» рассказывают, как эту пленку нужно герметично проклеивать скотчам в местах стыка и по периметру, какая огромная экономия тепла в результате этого получится. Все это неправда, таким способом следует герметизировать паро- и гидроизоляцию, пленка никакого тепла не сберегает. Если вы правильно уложили теплоизоляционные плиты, то терять время на проклейку пленки нет надобности. Наемные бригады занимаются таким делом только по одной причине: это очень легкие работы, а заказчик за их выполнение заплатит неплохие деньги. Клейте швы лишь в том случае, если на бетонном основании нет гидрозащиты из полиэтиленовой пленки.

Поверх пенополистирола уложена пленка и арматурная сетка

Хотя, как показывает практика аварий с тепловым полом, любая гидрозащита в этих случаях имеет нулевой эффект. Вода будет повышать свой уровень до тех пор, пока не найдет щель для протечки. А найдет она ее обязательно, будьте уверены. Если вы сделали идеальную многослойную гидроизоляцию и она вниз никак не уйдет, то появится вверху. Какая разница что придется ремонтировать, — потолок нижнего этажа или пол верхнего? Чем раньше обнаружится протечка, тем меньше вреда всем конструкциям. Если вода длительное время будет подмачивать стены, то на них обязательно появится грибок и т. д

Во время монтажа теплого пола с водяным отоплением главное внимание нужно обращать на герметичность системы, а не проклейку швов пленки скотчем

Термограмма выявила место утечки в системе теплого пола

Нюансы монтажа

Монтаж водяного тёплого пола должен проходить по заранее продуманной схеме. Коллектор требует оборудованного под установку места, это может быть как помещение котельной, так и скрытый в стене отсек. Рациональность установки промежуточных коллекторов зависит от того, обеспечивается ли экономия по сравнению с прокладкой труб от центрального распределительного узла, а также допустим ли такой рост длины наибольшей петли. Подвод трубок к зонам обогрева рекомендуется выполнять по помещениям, не требующих целенаправленного нагрева пола: кладовые, коридоры и иже с ними.

Крепить трубки тёплого пола следует только к специальной монтажной системе. Перфорированная лента или сетка обеспечивают точную регулировку шага установки, надёжную фиксацию на время застывания смеси и необходимые для температурного решения зазоры.

Коллекторная схема подключения теплого пола

Весь процесс самостоятельного подключения пола к котлу сводится к тому, что необходимо выполнить соединение труб с коллекторами, а сами коллекторы соединить с трубами, которые идут от котла. Как уже было сказано, перед подключением теплого пола к обогреваемому оборудованию должна быть выполнена установка коллекторного шкафа и уложен сам пол.

Коллекторный шкаф должен располагаться в таком месте, чтобы в него без затруднений могли заходить подающая и обратная трубы. К трубам необходимо подсоединить боковые выходы коллектора на «обратку» (обратный ход) и подачу.

Желательно приобрести готовый коллекторный набор известного производителя, который включает в себя запорные вентили не только на выходах обратки и подачи, но и на всех выходах для монтажа труб-теплоносителей обогреваемого покрытия. Это даст возможность отключить на ремонт 1 отдельный контур всей системы, чтобы остальные в это время продолжали работать.

Трубы, краны, коллекторы соединяются друг с другом с помощью компрессионных фитингов. Соединение труб пола с подогревом с коллекторами может быть выполнено при помощи специальных соединителей. В состав соединителя входит зажимное кольцо, опорная втулка и латунная гайка. В случае соединения разных диаметров, применяются фитинги-переходники.

Самый простой вариант конструкции будет состоять из простых коллекторов с запорными кранами. Выполняется соединение обратки и подачи с трубами и запорными кранами, соединяются коллекторы и трубы-теплоносители водяного покрытия. На этом монтаж системы пола с подогревом к котлу завершен.

Варианты схем укладки

Варианты схем укладки

Схемы укладки труб

Современные системы водяных тёплых полов могут быть выполнены посредством нескольких наиболее распространённых вариантов укладки:

• монтаж змейкой. Вариант прокладки труб вдоль одной из стен с закруглением в конечной точке и сменой направления, в результате чего охватывается вся площадь помещения. Основная сложность заключается в специфике оформления поворотных зон;
• монтаж двойной змейкой. Вариант, выполняемый по аналогии с предыдущим способом, но в процессе укладки используется пара параллельных труб с шагом в три сантиметра;
• монтаж улиткой или спиралью. Вариант монтажа, при укладке которым получается своеобразная спираль с конечной точкой, замыкающей всю систему;
• комбинированный монтаж. Вариант предполагает выполнение нескольких способов укладки на площади одного помещения с доминированием наиболее удобного и эффективного.

Пример укладки труб теплого пола

Основные правила распределения труб по системе водяных тёплых полов:

монтаж системы начинается от внешней, холодной стены;
поэтапное снижение нагрева напольной поверхности достигается использованием укладки трубы по технологии «змейка»;
равномерный обогрев может быть получен спиральной укладкой по направлению от периферии помещения к центральной части, выдерживая двойной шаг от витка к витку с последующей прокладкой в обратном направлении;
стандартный шаг не может быть менее десяти и более тридцати сантиметров, но чем больше теплопотери, тем меньше должен быть шаг;
особое внимание необходимо уделить расчётам гидравлического сопротивления, показатель которого возрастает прямо пропорционально длине труб и количеству поворотов;
запрещено стыковать трубы муфтами при необходимости монтажа в стяжку.
