Как установить выключатель своими руками

Содержание:

Как установить накладной выключатель
Выключатель отключается клавишей вверх или вниз
5 Куда подключать провода
Как установить накладной выключатель
Монтаж
Пошаговая инструкция подключения одноклавишного выключателя
- Особенности разводки проводов
Как проводится классификация коммутационных устройств?
Подключение
Схема подключения двухклавишного выключателя и ее особенности
Как установить внешнюю модель
Подключение проходного выключателя
С чего начать работу?

Как установить накладной выключатель

Русские баньки преимущественно деревянные. Скрыто прокладывать в них электрический контур находится мало желающих. Для устройства открытой проводки выпускают сейчас массу симпатичных изделий в ретро стиле, покрытых превосходной изоляцией. В компанию к ним потребуется выключатель накладного типа. Вот о последовательности его установки и поговорим.

Предположим, мы обзавелись уже выключателем для открытой проводки. Он в заводской сборке, клавиша одна. Установку и подсоединение новенького накладного выключателя света будем выполнять в следующей последовательности:

На ней есть отверстия для крепления к стене.
Приложим пластину к месту установки, на всякий случай отметим точки и линию верхнего края. Проверим, чтобы она четко горизонтальной была. Не забывайте, что все последующие детали будут прикреплены к подрозетнику. Если его перекосим, то и все остальное в туже степь направится.
Прикручиваем точно выверенную по горизонтали платформу-подрозетник оцинкованными шурупами. Ошибаться даже на пару мм не стоит – древесина «не любит» расположенных рядом прорех.
Провода подрезаем с максимальной точностью в соответствии с типом контактов. Желательно, чтобы после всех операций излишков провода под декоративной крышкой не оказалось.
Подсоединяем механизм к проводке, следуя подсказкам маркировки и сообразуясь с цветом провода.
Проверяем качество созданного соединения отверткой-мультиметром или более сложным электрическим тестером.
Все в порядке? Прикручиваем механизм.
Ставим крышку на ее законное место, защелкиваем клавишу.

На этом процесс установки завершен.

Выключатель отключается клавишей вверх или вниз

Не упускаем возможности сэкономить: делаем проходной выключатель из обычного своими руками

Устройства подобного типа являются самыми простыми среди данного вида приборов. Поэтому на их примере можно легко разобраться, как подключить выключатель в домашнюю электрическую цепь.

Главное при осуществлении подключения завести через выключатель фазонесущую жилу. Таким образом обеспечить ее современный разрыв и подключение.

В этом варианте нулевая жила будет подаваться на лампочку без обрыва непосредственно с распределительной коробки.

Схема подключения двойного выключателя мало чем отличается от предыдущей схемы. Подобного типа устройства используются для одновременного подключения (выключения) двух независимых друг от друга устройств, или многоламповой люстры, для регулирования уровня освещенности помещения. Эти приборы используются в помещениях с большим количеством устройств освещения.

Для подключения люстр с таким типом выключателей используется электрокабель ВВГ 3х1,5. На разрыв заводится токонесущий проводник.

При приобретении люстры необходимо уточнять у продавца предусмотрена в ней возможность разделения лампочек или нет?

5 Куда подключать провода

Как подключить и установить кондиционер своими руками

Хотя вопросов с монтажом может быть достаточно много, на самом деле, все достаточно просто.

Первое, что нужно сделать перед установкой выключателя – разобраться в его конструкции. Для этого делается разборка, благодаря которой можно взглянуть поближе на основные компоненты и выяснить что и куда подключать.

Как правило, чтобы внимательно рассмотреть «внутренности» устройства, достаточно снять клавишу(-и) и корпус. Так и у именитых, и у неизвестных брендов.

Итак, поскольку клавиши держат защелки или штырьки из пластика, достаточно взять отвертку с прямым наконечником, потянуть на себя и чуть вниз клавишу. Также потихоньку снять и другие, если на выключателе более одной клавиши. Рамку корпуса держат пара шурупов, которые можно легко найти и открутить.

Для доступа к внутренней части выключателя надо обязательно снять рамку с клавишами

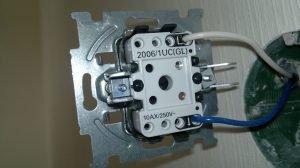

Добравшись до основы прибора, можно найти клеммы (медные пластины с винтами), к которым подключают провода. Предварительно их надо зачистить от изоляции, после – просовывать под винты и контактные пластины, а затем – затягивать, но не перебирать с силой.

Совет! Стоит подождать полчаса и потом еще раз подтянуть винты – так будет легче и лучше. После – удостоверьтесь в качестве соединения.

Чуть по-другому выглядят выключатели, у которых разъём для подключения провода не винтового, а пружинного типа. Как правило, такое можно встретить у европейских моделей. Они, что удивительно, легче в монтаже и лучше подходят для тех, у кого нет опыта в этом деле. С проводом нужно делать все то же самое – зачистить и просунуть в разъём. Отличие лишь в том, что пружина сама захватит и обеспечит контакт провода с поверхностью, а значит – ничего делать не надо, только лишь собирать.

Виды разъемов на выключателях, куда вставляются провода, на примере модели Etika

Как установить накладной выключатель

Как установить смесительный узел для теплого пола своими руками

Пользуясь шлицевой отверткой, осторожно подковыриваем и удаляем клавишу, затем снимаем защитно-декоративную крышку.
Отсоединяем рабочий механизм.
Разобрали. В руках осталась лишь пластина подрозетника. На ней есть отверстия для крепления к стене.
Приложим пластину к месту установки, на всякий случай отметим точки и линию верхнего края

Проверим, чтобы она четко горизонтальной была. Не забывайте, что все последующие детали будут прикреплены к подрозетнику. Если его перекосим, то и все остальное в туже степь направится.
Прикручиваем точно выверенную по горизонтали платформу-подрозетник оцинкованными шурупами. Ошибаться даже на пару мм не стоит – древесина «не любит» расположенных рядом прорех.
Провода подрезаем с максимальной точностью в соответствии с типом контактов. Желательно, чтобы после всех операций излишков провода под декоративной крышкой не оказалось.
Подсоединяем механизм к проводке, следуя подсказкам маркировки и сообразуясь с цветом провода.
Проверяем качество созданного соединения отверткой-мультиметром или более сложным электрическим тестером.
Все в порядке? Прикручиваем механизм.
Ставим крышку на ее законное место, защелкиваем клавишу.

На этом процесс установки завершен.

Монтаж

Вот мы плавно и подошли к инструкции для установки выключателя. Поговорим о закрытом типе, поскольку он встречается намного чаще в современных домах.

Прежде всего, в стене должно быть углубление цилиндрической формы, в котором установлен подрозетник. Обычно это небольшой пластиковый или металлический стакан, через дно которого выходят провода, которые и подключаются к розетке, или в нашем случае – выключателю. Если эти провода будут длинной меньше десяти сантиметров, то подключение может быть не самым удобным.

Не важно какого типа выключатель, закрытый или наружный, начинать нужно с одного и того же – проверки проводов индикатором напряжения. Определив ноль и фазу можно отключать питание на эту цепь, или же, как чаще всего происходит – на все помещение.

Самые простые по своему устройству – самые дешевые выключатели. Обычно их цена находится в пределах двух долларов. Конструкция у них однообразная и весьма заурядная. Так всегда будут скобы, которые используются для монтажа. Они распираются в стороны при помощи винтов, затягивание которых разжимает скобы в стороны.

Дальше идут места крепления нужных вам проводов. Обычно это отверстия для ноля и фазы, в которых провода крепятся при помощи винтов.

Пошаговая инструкция подключения одноклавишного выключателя

Другие варианты схемы Что понадобится для коммутации схемы? Новый кабель в коробке В распределительную коробку заводится ещё один кабель.
Провода аккуратно уложить внутрь коробки и закрыть её крышкой.
Чаще выключатель удален от светильника и подключения выключателя в схему освещения делается через распределительную коробку. Таким же образом происходит подключение двойного выключателя на две лампочки. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно.
Фаза питания — к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя. Установочные элементы и инструмент Для выполнения электрической части работ вам потребуются следующие материалы и инструменты: распределительная распаечная коробка, в ней выполняется подсоединение всех проводов; две пластмассовых или полипропиленовых монтажных коробки подрозетники , они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях; розетка внутренней установки; выключатель внутренней установки с одной клавишей; осветительный прибор; набор отвёрток плоская и крестообразная ; нож или стриппер для снятия изоляции с жил; пассатижи с изолированными ручками; зажимы или изоляционная лента; индикаторная отвёртка. Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.
С люстры отходит общий провод, соединенный с нулем. Перед началом работы нужно обязательно отключать питание сети.

Особенности разводки проводов

Если осветительный прибор зажигается при включении — подключение выполнено верно Установить выключатель своими руками довольно легко, даже если монтаж осложнен наличием дополнительных устройств. Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Если вам потребуется установить трёхклавишный выключатель и три группы светильников, соответственно в распределительную коробку придут три провода с трёх выходных контактов выключателя и три фазные жилы от осветительных приборов. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль. Сенсорные; Дистанционные.

Так же сейчас получил распространение выключатель — пульт ДУ. Перед составлением проекта разводки лучше заглянуть в официальный документ — ПУЭ правила устройства электроустановок , регламентирующий некоторые нюансы монтажа.
подключение одноклавишного выключателя

Как проводится классификация коммутационных устройств?

Когда выбирается выключатель, эксперты рекомендуют учитывать такие параметры, как функциональные и конструкционные возможности прибора, а также способ управления. Современная промышленность предлагает много видов этих устройств с разнообразными функциональными возможностями. Для практической классификации этих элементов цепи применяются следующие параметры:

Каким способом проводится управление работой прибора, достигаются положения «вкл» и «выкл».
Какие функциональные возможности есть в устройстве, как реализуются новые и совершенствуются привычные способы работы.
Каковы конструкционные отличия, характеризующиеся элементами для установки устройства, правильности подключения.

Подключение

Перед началом установки необходимо зачистить концы проводов. Это позволит обеспечить хороший контакт с клеммами. Также рекомендуется внимательно изучить фото и проверить, правильно ли составлена схема, по которой будет осуществляться монтаж. К стандартному двухклавишному прибору подводится три провода. Проводка должна быть подготовлена заранее.

В начале потребуется найти вход для фазного кабеля. Выключатель, с которого был снят пластмассовый кожух, чаще всего имеет соответствующие обозначения, позволяющие определить направление фазного провода. Установить двухклавишный выключатель света в комнате можно за считанные минуты (даже если модель идет вместе с розеткой).

Важно! Если вы решили провести монтаж выключателей для подключения света в ванной, то тогда очень важно определить их правильное расположения. В этом случае прибор не должен располагаться внутри помещения, так как повышенная влажность приведет к негативным последствиям

После нахождения фазы можно приступить к ее подключению. Она должна соединяться со входом выключателя. Как правило, входом является первый провод, который подводится к устройству. Два оставшихся кабеля стыкуются с клеммами, которые соответствуют выходам.

Следующий этап – обеспечение безопасности соединений. Для этого места стыков изолируются с помощью специальной ПВХ-ленты, после чего конструкция вставляется в нишу. При этом рекомендуется использовать специальный пластиковый подразетник. В конце производится сборка фурнитуры выключателя и его проверка на работоспособность.

Таким образом, установить двухклавишный выключатель света можно самостоятельно, но для этого стоит четко соблюсти установочную инструкцию, которая отличается для моделей с подсветкой

Очень важно правильно провести подготовку, ведь от этого зависит качество работы

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

2 – от щитка (ноль и фаза);
3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

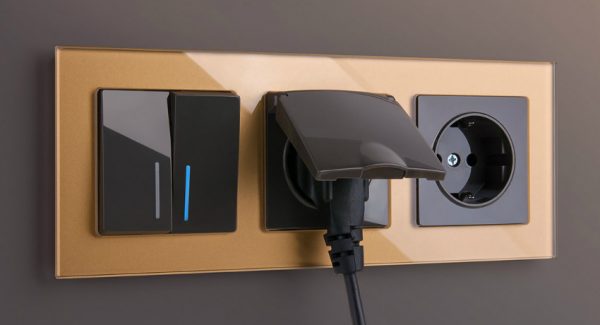

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Как установить внешнюю модель

Технология монтажа в этом случае менее трудоемкая. Ведь у вас не будет необходимости штробить стены и бурить ячейку. Для прокладки провода можно воспользоваться гофрированной трубкой. Ее крепят на стенке клипсами. Неплохим вариантом будет укладка провода в специальный канал прямоугольного типа из негорючего материала.

После определения фазовой жилы и отключения электроэнергии в доме необходимо закрепить канал и уложить в него провод. От выключателя отсоединяют клавишу, и к внутреннему блоку крепят фазный провод. Также потребуется вывести жилу на осветительный прибор.

Основной блок шурупами крепится на специальную подкладку, как это видно на фото установки выключателя. Если монтаж производится непосредственно на бетонную основу, то целесообразно воспользоваться дюбелями. После фиксации необходимо надеть клавишу, включить питание и проверить работоспособность механизма.

Подключение проходного выключателя

Чтобы правильно поставить перекидной выключатель света, нужно точно представлять себе принцип его работы. В самом простом случае устройство при нажатии на клавишу будет размыкать одну цепь, и замыкать другую.

На обратной стороне выключателей такого типа производитель всегда показывает схему работы устройства. Рассмотрим процедуру установки самого простого одноклавишного проходного выключателя.

Для монтажа нам потребуется трехжильный кабель, каждая из жил которого будет иметь цветовою заводскую маркировку. Обязательно отключаем электричество перед началом работ.

Последовательно выполняем следующие операции:

На проходном выключателе определяем общую клемму.
На тот из выключателей, что расположен ближе к распределительной коробке, выводим фазную жилу и подключаем ее к общей клемме.
Два оставшихся провода подключаем к выходным клеммам проходного выключателя. При этом обязательно запоминаем, какого цвета жила подключена к какой клемме.
В распределительной коробке соединяем фазу со светильника с фазным проводом второго проходного выключателя.
Руководствуясь цветом оплетки, соединяем два оставшихся провода с аналогичными по цвету проводками с первого выключателя.

После – в распределительной коробке находим заземляющий и нулевой провод и соединяем их с аналогичными кабелями, отходящими к светильнику.

На рисунке представлена схема монтажа простейшего одноклавишного перекидного выключателя (+)

Все скрутки выполняем очень аккуратно, при необходимости лудим и качественно изолируем все оголенные участки проводов. Настоятельно не рекомендуется соединять в общую скрутку провода из меди и алюминия.

Далее приступаем к установке проходного выключателя, которая будет аналогична вышеописанным процедурам. Разбираем устройство, в соответствии со схемой подключаем к нему провода, ставим механизм на место и фиксируем его.

Устанавливаем на место защитную панель и клавишу. Теперь можно приступать к проверке работоспособности собранной схемы. Следует убедиться в том, что оба выключателя могут управлять лампой. То есть каждый из приборов может отключить или включить светильник вне зависимости от положения другого устройства.

Каждое из переключений проходного выключателя должно отключать/включать лампу. Если нет – следует искать и исправлять ошибку.

Более сложной вариацией одноклавишного перекидного выключателя является двухклавишное устройство. По сути это два одинарных переходных прибора, собранные в общем корпусе.

Такая конструкция позволяет управлять сразу несколькими лампами. Подключается устройство трех или шестижильным проводом.

С чего начать работу?

Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.

Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления

Здесь достаточно знать внешняя у Вас проводка или внутренняя.
Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной
Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А
Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт

Для изготовления основания выключателя обычно используют пластмассу или керамику

Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55

Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.
