Вибростол своими руками

Вибростол для тротуарной плитки своими руками: правила сборки конструкции

После того как все необходимые материалы будут приобретены, остается лишь собрать конструкцию воедино. Но для того чтобы полученное устройство исправно служило на протяжении многих лет, необходимо придерживаться следующих правил:

Все металлические элементы должны быть вскрыты антикоррозийным составом еще до начала сборки. Это обеспечит им надежную защиту от появления ржавчины. Отлично подойдет для этой цели грунтовка ГФ-021 Лакра, стоимость которой всего 125 руб/кг или краска-эмаль. При этом, если приходится иметь дело с элементами, которые уже подверглись коррозийным процессам, придется приобрести более дорогостоящий материал, например, грунтовку ЭП-0180, стоимостью 188 руб/кг.
Для скрепления составных частей вибростола обязательно нужно использовать сварной шов. Болты для этой цели не используют потому, что со временем в результате воздействия вибрации, они могут расшататься, что приведет к снижению жесткости опоры

Такое решение допускается только для разборных конструкций, но в этом случае необходимо регулярно производить подтяжку болтов.
Очень важно, чтобы мотор, который производит вибрацию, ни в коем случае не соприкасался с землей. Этого не допускает технология производства тротуарной плитки, а потому перед тем, как приступить к изготовлению первой партии, устройство нужно протестировать, запустив, и проверив амплитуду колебаний и жесткость пружин.
Все ножки опоры должны иметь одинаковую длину

Однако для того чтобы стол было удобно использовать, нужно позаботиться еще и о том, чтобы поверхность, на которую он будет установлен, была ровной. Это позволит избежать перекосов и сделать процесс изготовления тротуарной плитки для дачи максимально эффективным. Разумно продумать крепление стола к поверхности. Сделать это можно, используя подходящие анкера или бетонный раствор.Полезный совет! В некоторых случаях идеальное месторасположение двигателя удается определить исключительно опытным путем. Если в работе вибропресса вас что-то не устраивает, можно немного поэкспериментировать, чтобы достигнуть желаемого эффекта и удобства в работе.

Методы разбалансировки мотора вибростола

В зависимости от того, где именно установлен двигатель, необходимо провести разбалансировку блока ременной передачи на столешнице или же шкива. Сделать это можно несколькими способами:

• насадить на вал круглый шкив, у которого просверлен или сточен участок окружности;
• экспериментальным путем подобрать подходящую по размеру и весу гайку, и приварить ее на шкив;
• надеть муфту на вал, предварительно приварив на ее торец болт с двумя гайками, размещенный поперек. За счет того, что гайки можно перемещать по резьбе, осуществляется разбалансировка.

Для надежной длительной работы вибростола стоит использовать стальные элементы и варочный аппарат для креплений

Как видно, самостоятельное изготовление тротуарной плитки для дачи – вполне посильная задача, если потратить время и усилия на изучение вопроса и сборку необходимого устройства. Хотя нельзя не отметить, что с помощью такого вибростола можно организовать, например, и небольшое производство полимерпесчаной тротуарной плитки.

Выбор электродвигателя

Для создания достаточного уровня вибрации можно использовать предварительно разбалансированный двигатель мощностью 0,4-1,5 кВт. Для его разбалансировки на вал мотора надевается шкив, с одной стороны которого радиально вкручен болт М12-16. Уровень вибрации можно изменять, выкручивая наружу или вкручивая болт внутрь шкива.

Для получения подобного результата дисбаланса можно достичь более простым способом, но без возможности его регулировки. Для этого достаточно будет срезать часть шкива с одной стороны или приварить к нему пару гаек.

К более надежным приводам, устанавливаемым на вибростол, относятся специальные вибрационные двигатели серии ИВ, выпускаемые ярославским заводом. В числе наиболее подходящих моторов следует отметить:

• ИВ-104, мощностью 0,53 кВт и с частотой вибрации 1500 об/мин;
• ИВ-99, мощностью 0,5 кВт, с частотой 3000 об/мин;
• ИВ-98, мощностью 0,9 кВт, с частотой 3000 об/мин.

В конструкцию этих двигателей входят дебалансирующие устройства, установленные на ротор и более надежные подшипники, выдерживающие длительное вибрационное воздействие.

Для установки мотора, с нижней стороны виброплиты по центру приваривают швеллер с просверленными по лапы двигателя отверстиями. Для необходимости создания вертикальных колебаний, швеллер закрепляется горизонтально. Для вибрации в горизонтальном направлении швеллер необходимо приварить в вертикальном положении. При размещении электродвигателя необходимо полностью исключить возможность попадания на него влаги с поверхности формовочной вибрационной площадки.

Как сделать формы

Если вы хотите изготовить фигурную уличную плитку, понадобятся формы для заливки раствора. Их можно сделать самостоятельно. Потребуется полиуретан с отвердителем и плитка-образец либо самодельный элемент. Его изготавливают из гипса – оптимальный вариант для создания фигур любой сложности и конфигурации. Объемный элемент заливают жидким полиуретаном. Так как он смешивается с отвердителем, через некоторое время получится мягкое, но цельное изделие, снимающееся с заготовки после полного высыхания.

Чтобы обеспечить достаточные объемы выпуска изделий, понадобится не менее 10 форм.

Пошаговая инструкция для изготовления вибростола с горизонтальной вибрацией

Первое, на что стоит обратить внимание перед началом работ – размер столешницы. Считается, что минимальный размер поверхности должен быть 600х600, так как при более узких сторонах, формы будут падать в процессе движения

Кроме того, узкая конструкция будет обладать меньшей устойчивостью.

Во многом размер вибростола определяется необходимым объемом производства. Можно сказать, что здесь есть прямая зависимость – чем больше элементов должно быть изготовлено за один раз, тем больше должна быть площадь столешницы. Естественно, что для большого вибропресса потребуется более мощный двигатель, а материалы, из которых будет собрана конструкция, должны быть очень прочными.

Основание вибростола и крепление дебалансов

Что же касается высоты вибростола, то здесь все зависит от индивидуальных данных человека, которому предстоит работать за ним. Стандартной высотой, оптимально подходящей для человека среднего роста, считается 90-100 см.

Материалы и инструменты, необходимые для сборки вибростола: цены и характеристики

Для того чтобы самостоятельно собрать конструкцию, потребуются болгарка, сварочный аппарат, дрель, а также умение с ними обращаться. Рассмотрим список необходимых материалов, которые вполне можно найти среди поручных материалов.

Пример реализации вибрационного стола для изготовления тротуарной плитки с расформовочной насадкой

Для столешницы можно использовать фанеру или лист металла подходящего размера. При этом лист фанеры должен быть толщиной 14 мм. Это позволит передать большее количества вибрации за счет небольшой толщины, но при этом обеспечить необходимую прочность конструкции. Кроме того, таким образом можно существенно снизить уровень шума при работе устройства. Если же используется металлический лист, то его толщина должна быть в пределах 5-10 мм.

Стоимость листа фанеры нужной толщины, сделанной из березового шпона, составит порядка 650 рублей при стандартном размере 1525×1525 мм. А вот лист горячекатаного металла толщиной 5 мм обойдется дороже, около 1000 рублей.

Дебалансы используются для возбуждения колебаний в вибрационном механизме вибростола

Металлические уголки размером 50×50 мм. Они потребуются для создания окантовки столешницы и в процессе эксплуатации вибростола не позволят формам для производства тротуарной плитки смещаться с поверхности в результате воздействия вибрации. Их стоимость составит порядка 140 рублей на 1 м.п.

Швеллер для крепления мотора (около 210 руб/м.п.). Его нужно будет приварить по центру обратной стороны столешницы, заранее просверлив отверстия, которые будут использованы для болтов, удерживающих мотор.

Металлические трубы для ног стола. Обычно для этой цели используются элементы толщиной 2 мм и размером 40×40. Цена составит 107 рублей за 1 м.п.

Надежность креплений всех элементов вибростола обеспечивает корректную работу устройства, качество произведенной продукции и длительность срока эксплуатации

Трубы для формирования верхней и нижней частей каркаса. Поскольку основная нагрузка будет приходиться именно на эти элементы, стоит выбирать довольно прочный материал – 40×20 и толщиной 2 мм для верхней части и как минимум 20×20 такой же толщины для низа. Стоимость составит 84 руб/м.п. и 53 руб/м.п. соответственно.

Пластины из металла, которые будут использованы как подошва для опорных ног. Для этого подойдут куски металла размером не менее 50×50 и толщиной 2 мм.

Также понадобится пластина для установки электрооборудования и пружины, которые и призваны обеспечивать вибрацию. Приобрести эти элементы вполне возможно на авторазборке. Многочисленные отзывы свидетельствую о том, что идеальный вариант – использование пружин с мопедов, стоимость которых при высоте 113 мм и диаметре 54 мм будет около 500 рублей. Их устанавливают в углах стола, а при большой площади поверхности еще одну дополнительно монтируют по центру.

Вибростол для изготовления тротуарной плитки можно изготовить из подручных материалов без значительных финансовых вложений

Как сделать своими руками?

Покупать вибростол дорого, хотя и его приобретение поможет быстрее приступить к работе. И все же, будем делать сами и потребуется нам для этого следующий инструмент:

• Сварочный аппарат. Для такой работы подойдет инвертор на 190 А.
• Болгарка. Желательно иметь две разновидности, 230 мм и 120 мм в диаметре диска. Большой будет удобно выполнять распил, маленькой, подгонять детали и в последующем выполнять шлифовку сварочного шва.
• Электроды, рулетка, карандаш и мел, сверло, а также болты, гайки, сверла, дрель и прочий инструмент, который может потребоваться в работе.

Итак, для начала надо сварить ножки стола. Проще всего их сделать из профтрубы. Подойдет профтруба, толщиной стенки металла не мене 2 мм, лучше 3 мм. Основу лучше всего варить исходя из площади крышки стола, которая должна быть рассчитана индивидуально, с учетом мощности двигателя и форм, которые будут уложены за один раз.

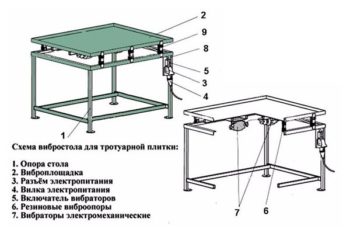

Схема вибростола

Снизу и сверху профтрубы ножки завариваем. Желательно прикупить регулируемые ножки, что в перспективе поможет выставить стол по уровню. С верхней части стола, по периметру, рекомендуется наварить основу под пружины. Минимум 4 пружины, но лучше поставить 6-8. В качестве основы лучше всего использовать обрезки круглой трубы подходящего внутреннего диаметра. Пружина в нее должна входить свободно.

Что касается пружин, то их жесткость подбирается индивидуально, в зависимости от нагрузки на стол, плюс вес самой столешницы. Многие рекомендуют брать амортизаторы с мопеда, но если их нет под рукой, можно сходить в любой автомобильный магазин и прикупить то, что нужно.

Далее делают столешницу. С нижней части, по периметру, под нее тоже варится рамка, желательно из профильной трубы. В местах касания пружин, тоже обрез круглой трубы, чтобы пружина не съезжала. По центру рамки стола, с нижней части, варят две поперечины, в них проделывают отверстия нужного диаметра под болты для установки двигателя. С внешней стороны варят рамку, чтобы в процессе работы «формы», заполненные бетоном, не убегали за край стола. Можно варить точечно, используя для бордюра самый тонкий уголок или профтрубу 20 н 20. Для самой столешницы можно использовать листовую сталь, 2-3 мм толщиной.

Далее дорабатываем двигатель. Самый простой способ, это приварить к нему эксцентрик. Под ним понимается обычный болт, который головкой приваривается на вал. Болт берите подлиннее, но, чтобы при вращении он не упирался в крышку стола. На болт, после сварки, в индивидуальном порядке, накручивайте гайки. Увеличивая или уменьшая их число, вы будете регулировать колебания и уровень вибрации.

Чертёж вибростола

Что касается двигателя, то рекомендовано использовать модель с мощностью не менее 1000 ВТ. Нагрузки на нем не будет, самое главное, чтобы он быстро вводил крышку в резонанс от вращения. Обязательно подключите его через кнопку, которую разместите на поверхности корпуса. Перед монтажом, начертите примерные чертежи вибростола для тротуарной плитки своими руками, на основании которых выполняйте сборку.

Особенности изготовления вибростола

Рассмотрев основные элементы вибростола, рассмотрим, как сделать его своими руками. Для начала изготавливается неподвижная часть.

Процесс ее изготовления сводится к следующим действиям:

1. В первую очередь собирается верхняя рама, к которой будут привариваться ножки.
2. Для рамы используется стальной уголок не меньше 50×50 мм.
3. Если изготавливаемый вибростол имеет большие габариты, то дополнительно привариваются поперечины для распорки всей конструкции.
4. Для резки используется болгарка с диском по металлу.
5. Для сборки всех элементов необходимо побеспокоиться об идеально ровной горизонтальной поверхности.
6. Для ножек применяется труба Ø50 или 80 мм.
7. Если вибростол будет переносным, то ножки должны иметь одинаковый размер.
8. На нижнюю часть ножек следует приварить металлическую пластину размером 100 на 150 мм.
9. Эти пластины будут содействовать равномерному распределению веса всей конструкции.
10. Если сооружение будет стоять на одном месте, то ножки необходимо забетонировать глубиной до 300 мм.
11. К раме ножки следует приварить по углам под углом 90°. Для достижения ровности, дополнительно привариваются треугольники из стали толщиной около 3 мм. Эти треугольники или косынки следует обварить со всех сторон соприкосновения с каркасом.

В результате всех действий, полученный каркас будет надежным и долговечным. Он должен справляться с энергией вибрации, которая будет передаваться с подвижной части вибростола на ножки. Если вы сомневаетесь в достаточной прочности, то дополнительно приварите раскосы.

Процесс изготовления столешницы был описан выше, сейчас уделим внимание тонкостям ее установки. Столешница фиксируется к столу посредством пружин

Они вставляются в специальные монтажные стаканы.

Совет!
Пружины могут быть использованы от старого автомобиля. В среднем их длина должна быть в районе около 100 мм, а диаметр до 150 мм.

Так, на токарном столе необходимо вырезать 8 колец из стальной трубы, диаметр которой должен быть чуть большим диаметром пружин. Эти кольца должны иметь длину около 30 мм. На следующем этапе кладете пружины на углы изготовленной рамы и прикладываете столешницу.

Это необходимо для того, чтобы мелком обрисовать контур колец на раме и столешнице. По этим отметкам привариваются кольца-стаканы. В них устанавливаются пружины, а сверху столешница.

Важно! После установки столешницы, убедитесь, что она стоит параллельно всей конструкции каркаса.

Чтобы нивелировать неровность, с пружины просто срезается определенное количество витков. Еще один важный этап работы заключается в установке двигателя. Его крепление осуществляется при помощи болтов.

Чтобы под воздействием вибрации гайки не раскручивались, под них следует уложить шайбу Гровер. При креплении мотора побеспокойтесь о том, чтобы на него не попадал бетон и вода. Возможно, будет целесообразным изготовить защитный кожух.

Кроме всего прочего, устанавливается ременная передача, блок и шкив. Все это следует закрыть кожухом. Для электродвигателя обязательно оборудуется заземление. Что касается кнопки запуска, то она должна располагаться в удобном месте для рабочего.

Заключение
Рассмотрев секреты – как изготавливается вибростол своими руками, можно приступать к работе. Безусловно, справиться со всеми работами самостоятельно поможет дополнительный просмотр видеоматериала.

Благодаря этому, получиться изготовить вибростол для тротуарной плитки. При наличие подобного опыта, оставляйте комментарии в конце статьи.

Видео инструкция по сборке вибростола своими руками

https://youtube.com/watch?v=OfWwMwCc6G8

Еще один вариант изготовления самодельного вибростола — видео

Порядок выполнения работы

Вибростол своими руками начинает формироваться с основания. На следующем этапе переходят к столешнице. Затем ведется общая сборка.

Этапы работы:

• Отрезаются трубы, и варится рама. Габариты могут составлять 700×700 мм.
• К раме привариваются ножки из труб и пластины подошвы. Вся конструкция крепится к полу болтами. Если этого не сделать, то стол в процессе работы будет перемещаться.

• Если не планируется использование болтов, то к верхней части привариваются стаканы для пружин. Их высота составляет 60−70 мм, а внутренний диаметр должен быть больше наружного диаметра пружин на 2−3 мм.

• На пружины ложится и приваривается лист металла. В некоторых случаях сварка не ведется. Для жесткости он снизу закрепляется уголками.
• Внизу приваривается швеллер для крепления двигателя.
• По периметру металлического листа привариваются уголки.
• К швеллеру крепится двигатель.
• Ведется пробный запуск оборудования.

Пошаговая инструкция по изготовлению вибростола своими руками

Проект подбирают исходя из нужных размеров. Чем внушительнее габариты плиты, тем больше на ней поместится форм, но масса ее при этом возрастает, соответственно, требуется более мощный привод. Обычно длина составляет примерно 1800-2000 мм, а ширина – 750-800 мм. Мощность двигателя подбирают с учетом суммарной массы столешницы, форм и бетонного раствора (на каждые 100 кг веса – 1 кВт). Типовой чертеж предполагает, что виброузел будет находиться под плитой, по центру.

Кроме электродвигателя готовят следующие материалы:

• 4 опорные стойки (ножки) из стального проката из уголка, двутавра или прямоугольной трубы, длина каждой – 800 м.
• Уголок для каркаса сечением 25х25 или 40х40. Общую длину считают по чертежу (около 10 м).
• Лист из углеродистой стали толщиной 3-12 мм для изготовления столешницы.
• Амортизаторы – прочные, термически обработанные спиральные пружины, число которых, как и схема расположения, определяется согласно проекту.
• Стальные гнезда (стаканы) для пружин.

В качестве амортизаторов используют пружины от клапанов грузовика марки ЗИЛ, а функцию гнезд выполняют отрезки труб.

Технология изготовления:

1. Каркас. Нарезанные в размер чертежа уголки сваривают. Чтобы придать конструкции жесткость, ножки соединяют между собой поперечинами, а с верхней прямоугольной рамой – с помощью наклонных распорок.

2. К верхним концам опор или раме приваривают стаканы: если их высота превышает 2 см, то пружины помещают в них без фиксации. В других случаях используют болтовые соединения. Жесткая схема скрепления пружин со столом (сварка) не оправдана. Во-первых, амортизаторы будет трудно заменить. Во-вторых, теряется возможность горизонтальной настройки столешницы.

3. К верхней плите в соответствующих местах тоже привариваются стаканы и надевают их сверху на пружины.

4. В центре подрамника приваривают кронштейны и крепят к ним электродвигатель. Его вал должен быть ориентирован вдоль стола.

5. На хвостовике вала фиксируют эксцентрик. Его роль может выполнять фланец с просверленными отверстиями для закрепления грузиков.

Каждый грузик подбирают путем эксперимента в зависимости от скорости вращения и мощности мотора. Вес утяжелителей не должен быть чрезмерным, иначе двигатель выйдет из строя. Чтобы эксцентрик в процессе работы не отсоединился от вала, вращающаяся часть мотора ограждается защитным кожухом.

Рекомендации

Привод устройства не требует большой мощности, поэтому домашние умельцы часто собирают вибростол с двигателем от стиральной машины. Срок эксплуатации такого движка невелик, но при умеренной нагрузке его ресурса хватит на несколько лет. Специалисты советуют сразу модернизировать мотор: вместо втулок поставить усиленные подшипники. Если вибрационный стол будет задействован в изготовлении плитки на продажу, есть смысл купить готовые вибродвигатели ИВ-98 или ИВ-99, рассчитанные на 220В. У них большой запас мощности, обороты регулируются в зависимости от размеров форм.

Мастера, самостоятельно изготовившие вибрационные устройства, иногда жалуются, что в центре стол меньше вибрирует, а по краям формы подпрыгивают и разъезжаются. Чтобы избежать подобных проблем, желательно найти грамотно составленные чертежи, в которых указаны оптимальные размеры материалов. Масса рабочей плиты рассчитывается таким образом, чтобы отвечать возможностям электродвигателя.

Добиться равномерной вибрации помогут несколько практических советов опытных специалистов.

1. Схема работы оборудования должна обеспечивать не слишком большую амплитуду колебаний, чтобы бетон постепенно распределялся по формам, а не отскакивал от стенок. Частоту колебаний подбирают опытным путем, сопоставляя качество получаемых изделий.
2. Нужна точная дозировка бетонной смеси – это не только стабилизирует вибрацию, но и поможет избежать формовки плиток разной высоты.
3. Стол устанавливают строго горизонтально, без перекосов.

Для дополнительной устойчивости конструкции к нижним концам опор приваривают круглые пластины, вырезанные из листа. Если мощная вибрация приводит к смещению стола, «пятаки» можно просто забетонировать, но лучше все же просверлить в них отверстия, чтобы соединить стол с основанием анкерными болтами.

Самостоятельно изготавливая вибростол, иногда принимают решение сделать плиту или всю станину из дерева. Это большая ошибка: древесина со временем рассыхается. По этой причине полностью нарушается геометрия, теряется центровка, требуемая амплитуда не достигается, падает качество плитки.

Как сделать вибростол своими силами

Инструкция по изготовлению вибростола подразумевает несколько последовательных этапов:

1. Проектирование. На этапе планирования составить предварительный чертеж стола не составит особых трудностей. В схеме грамотно указываются подходящие габариты, все материалы. Стоит учесть: чем больше площадь поверхности вибростола, тем мощность используемого двигателя должна быть выше.

2. Строго по чертежу формируется основание из металлического угла или швеллера. Стандартный размер 70×70 см.

3. Из труб привариваются ножки. Высота подбирается индивидуально, главное условие – это удобство в эксплуатации и достаточное расстояние от двигателя до земли. Чтобы сделать конструкцию устойчивой, приделываются металлические пластины, бетонируемые раствором. Если вибростол предполагается передвигать, то бетонирование не требуется.

4. С каждой стороны с помощью сварки в специальные стаканы из отрезков труб прикрепляются пружины в общем количестве 6 штук. Лучше всех по инструкции подойдут пружины от мопеда, разрезанные на две. Они и будут обеспечивать необходимую вибрацию при работе двигателя. Следует помнить, что пружины и стаканы под них стоит выбирать соответствующего размера. В противном случае поверхность потеряет возможность вибрировать и будет раскачиваться из стороны в сторону, нарушая всю технологию производства.

5. Поверх пружин накладывается столешница из железа толщиной не менее 8 мм либо из дерева не менее 12 мм, обделанная металлическим углом для придания большей жесткости и предотвращения падения формы во время вибрации.

6. В соответствии с чертежом строго посередине столешницы сплошным швом приваривается швеллер размером 30 см. Снизу просверливаются отверстия в нем по шаблону крепления вибромотора и болтами прикручивается сам электродвигатель.

7. На поверхность листа укладываются формы. Конструкция готова к эксплуатации.

Формы для вибростола можно приобрести или изготовить самому. Для этого понадобятся деревянные бруски и минимум фантазии. Если емкости небольшие по размеру, то на столе их размещают по несколько штук за раз.

Советы и рекомендации

От размера вибростола прямопропорционально зависит широта ассортимента производимых материалов. Высоту можно сделать в пределах от 60 до 80 см, меньший показатель, в свою очередь, облегчит заливку раствора и выемку готовой тротуарной плитки. Рекомендуется выбирать для основания фанеру, так как сталь снижает вибрацию. Для уменьшения уровня шума бортики следует сделать тоже из дерева.

Наиболее подходящая схема для домашнего использования включает вибратор средней мощности с оптимальным показателем 1,5 кВт. Двигатель для вибростола своими руками лучше подбирать трехфазный по питанию 380В, обязательно оборудованный системой автоматического отключения питания при перегрузках или коротком замыкании.

Обязательное условие в технологии изготовления – выбранный двигатель должен быть разбалансирован. Таким образом, обеспечивается вертикальная вибрация, которая передается столешнице и стоящим на ней формам. Существуют устройства с горизонтальной вибрацией, но они несколько сложнее в комплектации.

Некоторые умельцы приспосабливают для вибростола двигатель от старой стиральной машины, но его использование нецелесообразно в силу недолговечности работы, особенно при интенсивном производстве плитки. Такого двигателя хватит от силы на 20-30 оборотов. Поэтому лучше приобрести вибратор отдельно.

Наиболее зарекомендовал себя двигатель ИВ-99. Стоимость его колеблется в районе 6000 рублей. Существует в двух разновидностях ИВ-99Б и ИВ-99Е. Первый – трехфазный вибродвигатель с напряжением 380В, второй – однофазный вибромотор с напряжением 220В.

https://youtube.com/watch?v=OfWwMwCc6G8

Что такое вибростол?

Вибростол для производства тротуарной плитки может быть самых разных размеров и комплектации.

Для того чтобы самостоятельно, кроме разнообразных форм и смесей, вам понадобится незамысловатая конструкция под названием вибростол. С его помощью из бетонного (в основном) раствора можно любой формы.

Необходимые материалы для работы:

• 4 металлические трубы и уголок (швеллер);
• металлический лист (столешница);
• вибродвигатель (любой двигатель на 220 В с приемлемой мощностью);
• стальные пружины.

Необходимые инструменты для работы:

• сварочный аппарат;
• болты (4 штуки, для закрепления двигателя);
• дрель;
• болгарка или электроножницы для подгона размеров металлических материалов.

Как сделать вибростол своими руками с горизонтальной вибрацией

Размеры вибростола для плитки

размеры столешницы целесообразно сделать 600х600 или
удлинить одну или обе стороны. Делать их уже – нецелесообразно, т.к. при
вибрировании формы имеют свойство перемещаться и их нужно постоянно «ловить»
или же устанавливать меньше и располагать строго по центру. Слишком узкий стол
снижает производительность вибростола и является довольно неустойчивой
конструкцией.

Примечание. На размеры вибростола влияет и запланированный
объем производства, чем он больше, тем больше должны быть размеры столешницы. В
свою очередь, увеличение габаритов столешницы выдвигает повышенные требования к
материалу ее изготовления, к устойчивости станины и мощности двигателя.

высота вибростола. Рассчитывается исходя из физиологических
параметров человека, который будет работать за столом. При среднем росте
удобной высотой является 900-1000 мм.

Примечание. Определяясь с высотой стола, учтите способ его
установки. Если ноги стола будут укапываться и цементироваться их нужно сделать
длиннее. Если конструкция будет мобильной – такой высоты достаточно.

{banner_link_2}

Инструмент:

• сварочный аппарат;
• дрель;
• болгарка.

Материалы для изготовления стола:

материал для столешницы. В качестве такового можно
использовать фанеру или металл. Фанерная столешница (14 мм) за счет малого веса
позволяет передать большую вибрацию от вибродвигателя, к тому же значительно
снижается уровень шума при работе. Но большинство пользователей отдает
предпочтение металлу, стальному листу толщиной в 5-10 мм, в виду большего
ресурса его использования.
Столешница для вибростола из ДСПСтолешница для вибростола из листовой стали

Примечание. Более тонкий лист следует усилить металлической
трубой или уголком, приварив их по периметру и по центру.

металлический уголок 50х50 мм (136 руб/м.п.). Для окантовки
столешницы. Такой бортик не позволит формовочным емкостям сместиться с
поверхности во время вибрации;
Бортик вибростола из уголкаОграничитель края вибростола из уголка

швеллер для крепления мотора (от 211 руб/м.п.).
Приваривается в центре под столешницей. В нем просверлены отверстия под болты
для крепления мотора;
Швеллер для крепления вибромотораКрепление для вибромотора

металлические трубы для ног опоры – 40х40 при толщине в 2 мм (107 руб/м.п.);

трубы для формирования верхних перекладин – 40х20 при
толщине в 2 мм. (84 руб/м.п.) и нижних перекладин – 20х20 при толщине в 2 мм.
(53 руб/м.п.). Если используется одинаковый размер заготовок, нужно брать более
массивные, т.к. они должны выдерживать вес столешницы и размещенных на ней
форм;
Конструкция рамы вибростола для плиткиРама с опорами для вибростола

металлические пластины для формирования подошвы ног опоры.
Подойдет лист металла толщиной в 2 мм с размерами не менее 50х50;
Устройство каркаса вибростола

пластина для установки электрооборудования;

пружины. Их назначение обеспечить вибрацию. Пружины можно
приобрести на авторазборке. По отзывам пользователей отлично подходят пружины с
мопедов. Устанавливаются пружины по углам стола. При значительной площади
рабочей поверхности устанавливается дополнительная пружина по центру. При этом
изменяется конфигурация опоры и место установки двигателя;
Пружины для вибростолаПружины для вибропресса

К сведению. Стоимость пружины диаметром 53 мм, высотой 113
мм. для скутера составляет 500 руб.

болты для установки на них пружин. Или заготовки трубы,
длиной 50-70 мм и диаметром, превышающим диаметр пружин на 5-10 мм, которые
будут выполнять функцию стакана для пружины;
Стаканы для пружин вибростолаМесто крепления стаканов для пружин вибростола

Примечание. При диаметре стакана существенно превышающем
диаметр пружины будет происходить неравномерная вибрация и износ пружин. А
столешница будет раскачиваться, а не вибрировать.

болты и шайбы (4 шт). Предназначены для крепления двигателя;

электрический кабель достаточного сечения, розетка,
выключатель, автоматический выключатель;

электромотор (вибратор или вибродвигатель для вибростола).
Крепление электромотора для вибростолаЭлектрический двигатель для вибростола

Конструкция вибропресса

Чтобы изготавливать вибропресс, требуется найти образцы и подготовить чертежи типового устройства. На схеме делают отметки точек закрепления, подбирается размер стола, его комплектующих. Оптимальная высота 80 см. Ширина, длина делаются по размерам форм.

Чертеж вибростола

Эскиз помогает получить только общее представление о виде, поэтому не получится обойтись без подробного чертежа.

Для начинающих мастеров подойдет простая конструкция, которая позволяет произвести формовку. Ее проще производить самостоятельно, также легче ей пользоваться.

Вибростолу можно добавлять разные функции. Для этого потребуется только сделать правильные расчеты мощности, другие параметры устройства.

Для опытных мастеров можно соорудить оборудование два в одном. Это дает возможность получения компонентов требуемой фракции.

Схема устройства стола

Заключение

После изучения всех правил, рекомендаций по самостоятельному изготовлению вибростола становится ясно, что это не такая сложная задача, как может показаться. Потребуется правильно подготовить материал для конструирования, составить чертеж, иметь хотя бы минимальный опыт слесарных, сварочных работ. Сборка конструкции для формирования плитки целесообразна, когда требуется партия, количество штук которой превышает 5000. Если изделий нужно меньше, то выгоднее приобрести готовые.

Средняя оценка

оценок более 0

Поделиться ссылкой
