Как подключить и установить кондиционер своими руками

Правильный монтаж.

Самое главное – это монтаж выбранного кондиционера, так как неправильная установка системы может привести к поломке, купленного оборудования. Нужно грамотно выбрать кампанию, которая профессионально установит в квартире кондиционер.

Итак, модель куплена, дальше нужно определиться со временем установки кондиционера, способом и местом монтажа.

Время и место установки.

Правильнее всего устанавливать купленное климатическое оборудование во время ремонта в квартире. Это связано в первую очередь с тем, что монтаж связан с пыльной работой – необходимо просверлить отверстия, чтобы проложить электрический кабель и трубу, через которую будет вытекать фреон.

Если же ремонт в квартире не запланирован, то рекомендуется устанавливать кондиционер в любой стороне от окна, чтобы шторой прикрыть белый короб из пластика, в котором будут спрятаны межблочные коммуникации. Это вопрос скорее эстетический.

Способ установки своими руками будет зависеть от выбранной модели. Выделяют несколько видов:

• Мобильный кондиционер – перемещается по всей квартире, поэтому установки не требует.
• Моноблоки, устанавливающиеся в проеме окна – устаревший и малоэффективный вид, используются в последнее время редко, так как портят интерьер и загораживают дневной свет.
• Сплит-системы – современный вид кондиционеров, пользующийся большим спросом.

Установка сплит кондиционера.

Сплит – системы наиболее популярны в настоящее время. Данная модель состоит из двух блоков – внутренний блок и наружный. Два блока связаны специальной трубкой, в которой расположены провода и фреон.

Наружный блок устанавливается с внешней стороны квартиры. Это может быть балкон или лоджия, или перегородка со стороны улицы. В последнем случае, понадобиться помощь монтажника-высотника, что ведет к дополнительным затратам.

Квалифицированные специалисты устанавливают наружный блок рядом с открывающимся окном. Это позволит заправлять систему фреоном без привлечения высотника. С этой же целью внешний блок сплит – системы устанавливают под окном. Таким образом, все работы по монтажу можно выполнить через окно.

Если есть возможность, то рекомендуется устанавливать наружный блок системы кондиционирования на лоджии. Только при условии хорошей вентиляции застекленного балкона. В этом случае будет проще выполнять сервисные работы сплит-системы (чистить блок, заправлять фреоном и т.д.), не будет необходимости привлекать монтажника-высотника, а так же согласовывать действия с КГА.

Внутренний блок устанавливается на той же стене, что и наружный, так как при минимальном расстоянии между двумя блоками сплит-системы, мощность кондиционера не снижается.

При выборе места установки внутреннего блока рекомендуется следовать нескольким правилам:

• Не устанавливайте блок в квартире там, где находиться стол или спальное место, так как охлажденный воздух будет попадать на человека длительное время.
• Не следует монтировать кондиционер под самым потолком или над окном, так как в этом случае естественная циркуляция воздуха нарушиться, что приведет к проблемам со здоровьем.
• Если установить сплит над батареей или в непосредственной близости от нее, то ваш прибор быстро сломается.
• Необходимо выдерживать расстояние между мебелью и установленной системой. Так как предметы мебели являются барьерами и охлаждённый воздух будет возвращаться обратно к кондиционеру, а не распространятся по всей комнате.
• Не рекомендуют проводить установку напротив входа в квартиру, так как весь охлажденный воздух будет выходить через открывающуюся дверь на лестничную площадку, и результата не будет.

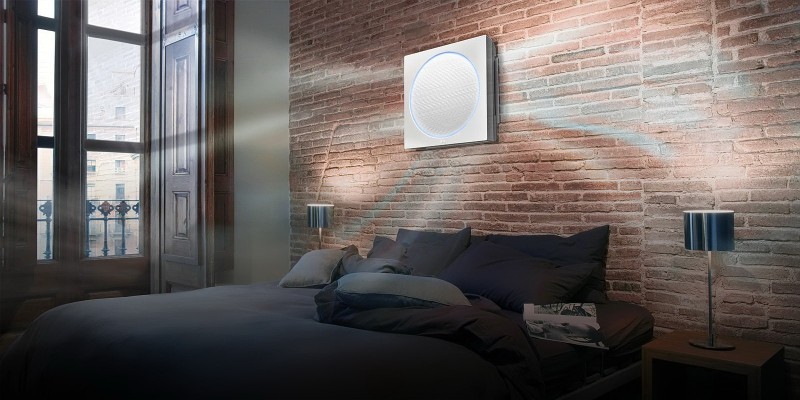

• Как правило, в спальне расположен сбоку от изголовья кровати, чтобы поток холодного воздуха был направлен не на спящего человека. Оптимальным вариантом будет монтаж системы кондиционирования над дверью спальни, так он не будет бросаться в глаза, и прохладный воздух будет распространяться за пределы одной комнаты.
• На кухне устанавливать лучше всего в угол, подальше от плиты, холодильника и других приборов.
• В гостиной идеального места выбрать не получиться, так как он будет бросаться в глаза, и холодный воздух будет направлен на человека.

Как только будет установлен внешний и внутренний блоки, сплит-система подключается к сети. С помощью специальных тестов проверяется работоспособность охладителя. Правильно монтированный кондиционер прослужит долго, будет работать без лишнего шума, потребуется всего лишь два раза в год осуществлять чистку внешнего и внутреннего блока сплит.

Виды кондиционеров

Для создания комфортных условий в квартирах применяются следующие виды кондиционеров:

Моноблочные системы

Все блоки кондиционера помещаются в одном корпусе. Это снижает стоимость устройства, но и приводит к определенным неудобствам: громоздкости системы и довольно высокой шумности от работы компрессора даже не на полной мощности. Они, в свою очередь, делятся на два вида:

1. Оконные кондиционеры. Пионеры среди квартирных систем. Главный недостаток: блок устройства занимает значительную часть оконного проема. Это препятствует доступу солнечного света в комнату, да и гармонично вписать его интерьер крайне сложно. Поэтому кондиционеры этого типа встречаются все реже.
2. Мобильные системы. Куда более привлекательны по дизайну, чем оконные. Кроме заманчивой возможности перемещения, обладают еще одним неоспоримым достоинством: блок практически не требует монтажа. Достаточно просто оборудовать своими руками вытяжку из помещения наружу, к которой подсоединяется система. Но стоимость таких кондиционеров довольно высока.

Двухблочные системы

В устройствах такого типа хладагент циркулирует между наружным и внутренним блоками кондиционера. Главное преимущество таких систем – бесшумность. Основной «возмутитель спокойствия» – компрессор, находится за стеной. Внутренние блоки имеют различную конструкцию и могут быть размещены в наиболее удобном месте. Делятся на 3 разновидности:

1. Настенные сплит-системы. Самые доступные и распространенные в настоящее время, имеют мощность от 2 до 7 кВт. Прекрасно подходят для поддержания нужного микроклимата: летом создают прохладу, но возможна и работа кондиционера на обогрев зимой. Именно для таких систем наиболее актуален вопрос: как установить кондиционер, не прибегая к помощи профессионалов?
2. Канальные кондиционеры. Устанавливаются под конструкцией подвесного потолка и имеют большую мощность – 12–25 кВт. Этого хватает на довольно просторную квартиру. Осложняет задачу необходимость правильного расчета воздухообмена в помещении. При установке термостатов и специальных электрических клапанов можно задать системе свою температуру для каждой комнаты квартиры. Естественно, это усложняет монтаж блоков системы и существенно повышает ее стоимость.
3. Кассетные кондиционеры. Основная система также скрыта подвесным потолком. Кассетные сплит-системы изготовлены так, чтобы не выделяться. Как правило, габариты решетки кассетного кондиционера совпадают с размерами потолочной плитки: 600 на 600 мм, а при большей мощности – 600 на 1200 мм. Размеры внутреннего блока позволяют без проблем поместить его и все необходимые коммуникации внутри стандартной решетки из металлического профиля, применяемой при монтаже подвесных конструкций.

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

Конструкция внешнего блока состоит из следующих компонентов:

• вентилятора;
• компрессора;
• конденсатора;
• четырехходового клапана;
• фильтра;
• платы управления;

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением.

• соединений штуцерного типа;
• защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

• спиральные;
• поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор.

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

На заметку! Если монтаж климатического оборудования выполнен с нарушением технологии, в систему может проникнуть большое количество мусора. В этом случае фильтр не справится с загрязнением.

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.


Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

• расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
• расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
• расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

• расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
• соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
• устанавливать на расстоянии не менее 1 метра от газовых труб;
• обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Расположение внутреннего блока для охлаждения нескольких комнат

В стремлении сэкономить или при невозможности устанавливать несколько внешних блоков некоторые стараются расположить один мощный кондиционер так, чтобы он сразу охлаждал 2 или 3 комнаты. Тут есть несколько распространённых вариантов:

• размещение кондиционера в коридоре при условии, что из него есть выход во все комнаты, где требуется охлаждение;

• размещение устройства напротив двери при смежных комнатах, чтобы поток воздуха из одного помещения сразу заходил в другое.

Подобное расположение возможно, но стоит понимать — полноценного охлаждения воздуха в нескольких комнатах сразу добиться просто не получится. Всё дело в плохом воздухообмене — даже через открытую дверь в другую комнату будет выходить не более 10–15% холода, что делает невозможным создание равномерной температуры в квартире. К тому же подобное расположение кондиционера влечёт за собой ряд неудобств:

• При установке в одной комнате устройства с холодопроизводительностью, рассчитанной на всю площадь квартиры или нескольких комнат, будет образовываться слишком резкий перепад температуры — в том помещении, где стоит кондиционер, будет очень холодно, так как его площадь меньше, чем потенциал техники.
• В кондиционерах установлен термостат, который останавливает процесс охлаждения по достижению указанной пользователем температуры. Таким образом, мощное устройство быстро охладит комнату и остановится, не позволяя полноценно снизить температуру в смежных помещениях.

Крепим внешний блок

Установка на стене многоэтажного дома

Теперь логично перейдем к другой части сплит-системы – внешнему блоку. Вопросов здесь тоже может возникнуть немало. А вообще, где можно его закрепить?

Если его установить на голой стене 16-этажного дома, в то время как вы живете на десятом этаже, то готовьтесь выкладывать периодически немаленькую сумму, во-первых, при его установке, а во-вторых, во время профилактического техобслуживания. Идеальным местом для монтажа внешнего агрегата может быть, например, балкон или другое удобное место.

Кондиционер в застекленной лоджии

Внешний блок установлен очень низко

Нежелательно чтобы установка агрегата была выполнена на солнечной стороне. Прямые солнечные лучи нагреют прибор, эффективность его работы снизится, и он быстрее выйдет из строя. Агрегат лучше установить с подветренной стороны стены. При сильном ветре вывод тепла из комнаты будет затруднен, что приведет к сбоям в работе вентилятора. К сожалению, следовать этим рекомендациям могут далеко не все жители многоквартирных домов, так как окна их квартиры чаще всего выходят на одну сторону и именно она может оказаться солнечной.

Запрещена установка внешнего прибора и в таких местах:

1. Рядом с деревом.
2. Близко к земле.
3. Недалеко от газовых коммуникаций.

Во-первых, если внешняя часть кондиционера будет установлена рядом с кроной дерева, то теплообменник агрегата будет периодически засоряться листьями и прочим мусором, летящим при ветре с деревьев. К тому же ветки могут постоянно биться о корпус агрегата, что рано или поздно приведет к его поломке. Если другого места, где можно было бы установить внешний блок, не нашлось, придется, вопреки любви к живой природе, укоротить крону находящегося рядом дерева.

Во-вторых, если кондиционер закрепить на малой высоте, то он будет постоянно загрязняться не только самой землей, но и снегом. Если причины такого монтажа вызваны технической необходимостью, то можно приобрести или сделать самому специальную подставку.

В-третьих, кондиционер не стоит устанавливать возле газовой трубы. В случае утечки газа это может привести к взрыву.

Не каждый сосед согласится заткнуть себе уши

Нельзя не сказать и о том, что может возникнуть вопрос и этического плана. Внешний прибор при работе издает шум, что создаст некоторые неудобства для людей, живущих по соседству. Вам не избежать неприятностей, если он будет монотонно гудеть над окном ваших соседей. Неприятности могут возникнуть и в том случае, если конденсат из трубки будет регулярно капать на головы прохожих.

Своими впечатлениями, пожеланиями и знаниями, основанными на личным опыте, вы можете поделиться, оставив комментарий в конце статьи.

Также рекомендуем вам ознакомиться с дополнительным материалом. Прочитайте статьи:

• Как работает кондиционер.
• Ремонтируем кондиционер.

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

• электрический провод;
• медные трубы двух размеров;
• пластиковая трубка для дренажного трубопровода;
• теплоизоляция для труб;
• скотч;
• пластиковый кабель-канал;
• металлические кронштейны L-образной формы;
• крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

• отвертки;
• строительный уровень;
• ключи шестигранники;
• дрель и набор сверл;
• перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

• труборез с острым лезвием;
• триммер;
• развальцовка;
• трубогиб;
• манометрический коллектор;
• вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

Где установить кондиционер в квартире?

Где лучше всего поставить кондиционер в комнате? Это зависит только от дизайна интерьера или конкретных технических требований к отдельным устройствам? Оказывается, место кондиционера в помещении не может быть случайным. От него зависит наше здоровье. Поэтому стоит знать основные правила того, где лучше всего разместить внутренний блок. Расположение наружного блока регулируется отдельными требованиями. Лучше всего устанавливать кондиционер во время отделочных или ремонтных работ, тогда самый простой способ — скрыть трубы в стенах или в картонно-гипсовой сборке, которые подают охлажденный воздух внутрь.

Принцип работы и устройство кондиционера

Прежде чем начать установку кондиционера, необходимо ознакомиться с его устройством и понять принцип работы.

Устройство системы кондиционирования воздуха достаточно простое – конструкционно она состоит из следующих узлов и элементов:

• компрессор, который устанавливается снаружи здания;
• конденсирующий теплообменник, находящийся в наружном блоке;
• испарительный блок, который устанавливается внутри помещения (в зависимости от моделей, могут быть несколько блоков);
• регулятор давления;
• система соединительных трубок.

Сама система представляет собой замкнутый контур. Внутри контура основным элементом, служащим для охлаждения воздуха, является хладагент.

Как правило, в качестве хладагента используется фреон. Находясь в газообразном состоянии он под давлением, нагнетаемым вентилятором компрессора, переходит в конденсирующий теплообменник, где при соединении с внешним воздухом превращается в жидкость и уже в жидком виде поступает в испарительный блок через регулятор давления.

Изначально в качестве хладагента в кондиционерах использовался аммиак. Однако, вследствие того, что аммиак чрезвычайно ядовит, в последствии он был заменен на более безопасный фреон

Благодаря действию регулятора давления понижается температура кипения фреона. Попадая в специальную камеру, находящуюся в блоке испарителя, фреон расширяется и «закипает», при этом интенсивно поглощая тепло и отдавая холод. В результате этого процесса происходит выделение конденсата, который оседает внутри камеры испарителя на радиатор, через который жидкость выводится в специальный резервуар. Из системы кондиционирования конденсат выводится через трубку.

Поглощая тепло, фреон вновь переходит из жидкого состояния в газообразное и под давлением через систему трубок выводится обратно в блок компрессора, замыкая круг рабочего процесса.

Уровень шума при работе кондиционера рассчитан в соответствии с нормами, прописанными в СН 2.2.4-2.1.8.562-96. Он не должен превышать 40 дБ днем и 30 дБ ночью. Появление шипения, гула или грохота говорит о возникновении неисправности в работе кондиционер

Таким образом, замкнутый цикл работы хладагента зависит от тщательного соединения всех элементов и исключения разгерметизации на стыках и соединениях системы.

Подробнее об устройстве и принципе работы бытового оборудования для кондиционирования воздуха мы рассказывали в этом материале.

Также для обеспечения нормального функционирования кондиционера стоит правильно подобрать место его установки. При несоблюдении технических условий по монтажу, повышается износ деталей системы и вероятность сбоев в работе. Особенности установки будут рассмотрены ниже в статье.
