Конструктивные особенности и изготовление антенны харченко

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

• D1-D3 — пассивные элементы;
• V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
• R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Частота канала, МГц: Расчитать

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.. Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова

Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

Подготовительная стадия

Начинать любую работу нужно с узнавания, какие материалы и инструменты потребуются для монтажа.

Для того чтобы собрать Z-антенну для цифрового ТВ своими руками в домашних условиях, понадобятся следующие элементы:

1. Проволоки. Желательно использовать проволоку из меди или алюминия, диаметр которой составляет в среднем 3 мм. Если под рукой нет проволоки, а имеется трубка или полоса, которая проводит ток, из аналогичного материала, то можно выгнуть и эти элементы.
2. Кабель коаксиальный.
3. Штекер.
4. Крепление для конструкции. Оно зависит от месторасположения будущего прибора. К примеру, на последних этажах высотного дома, такую установку можно повесить на окно или на шторы. Если же приспособление будет использоваться в частном секторе, то прикрепить ее лучше к шесту на крыше.

Не забываем подготовить ряд устройств

Помимо вышеперечисленных материалов, необходимо иметь инструменты:

• паяльник;
• напильник;
• надфиль.

Такие материалы и инструменты, в 90% случаев оказываются дома, пылившись на полках. После того, как они найдены и собраны в одном месте, можно приступать к началу конструирования.

Сперва, нужно просчитать необходимую длину проволоки, отмерить необходимый кусок и согнуть его, строго соблюдая размеры.

Рекомендуется брать проволоку длиною в 1 метр 12 сантиметров, которая потом разрезается на нужную длину и сгибается.

После чего должны образоваться два конца. Их лучше зачистить на расстоянии 1-2 сантиметра. На концах проделываются петли, которые фиксируются между собой.

Место стыков нужно запаять. После этого, к одному стыку припаивается центральная жила, а к оставшемуся – оплетка.

Конечным результатом данной стадии должен быть готовый квадрат.

Как сделать антенну Харченко для цифрового телевидения?

Изготовление не вызовет затруднений, поскольку для создания самодельной конструкции потребуется лишь проволока и паяльник. Но сказанное не означает, что самостоятельная пайка антенны не требует внимания. Перед подготовкой усилителя к работе придётся провести точные расчеты параметров, основанные на длине волн в той местности, где проживает телезритель. Также в отдельных случаях понадобится рефлектор, усиливающий сигнал. Теоретически, зрители способны обойтись без подобных дополнений, но для обеспечения бесперебойного стабильного приёма рекомендуется побеспокоиться о его создании.

Необходимые материалы и инструменты

Для создания биквадратной антенны понадобится:

• медная проволока 12 мм в диаметре (допускается использование проволоки из других металлов);
• паяльник (пайка, канифоль);
• антенный кабель, RF-штекер;
• линейка или рулетка.

В отдельных ситуациях используется:

• тонкая проволока;
• фломастер, бумага (для чертежа);
• калькулятор для проведения расчётов;
• изолента, клей;
• основа, к которой будет крепиться конструкция;
• наждачная бумага для зачистки мест пайки.

Использование иных инструментов зависит от желаний мастера, решившего сделать самодельную телеантенну.

Чертежи и схемы

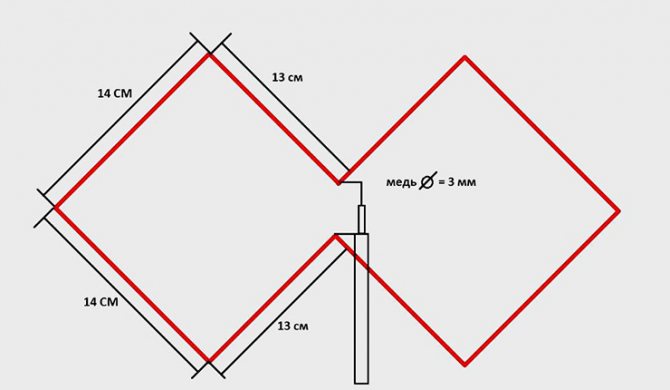

Чертёж готовой конструкции простой, поскольку состоит из двух ромбов, к которым крепится антенный кабель. Крепление находится на месте стыков ромбов на противоположных сторонах проволоки, поэтому путаницы не возникнет. Но желающим избежать ошибок мастерам стоит воспользоваться заранее припасённой бумагой: предварительно нарисовать схему. В результате останется согнуть проволоку в соответствии с чертежом, закрепив концы пайкой. Уверенные в собственных умениях личности могут обойтись без подготовительных процедур.

Ручной расчёт

Расчёт антенны Харченко для цифрового ТВ производится по формуле λ=c/F, где:

• λ – длина волны (периметр ромба);
• c – скорость света, равняющаяся 3×108 метров;
• F – частота.

Важно подчеркнуть, что правильные частоты зависят от региона, поэтому их требуется уточнять на месте. Если у Вас остались вопросы или есть жалобы – сообщите нам. Если у Вас остались вопросы или есть жалобы – сообщите нам

Если у Вас остались вопросы или есть жалобы – сообщите нам

Вычислив периметр квадрата, остаётся узнать длину сторон и проволоки. Выяснить количество проволоки несложно, поскольку требуется создать 2 ромба. То есть, достаточно умножить полученный ранее результат на 2 (разрешается добавить пару сантиметров для запаса). Для вычисления размера сторон квадрата придётся поделить периметр на 4.

Калькулятор антенны Харченко

Сомневающимся в сделанных расчётах людям следует воспользоваться онлайн-калькулятором. Его использование потребует внесения базовых параметров приёма сигнала, после их указания вычисления произойдут автоматически. Нарисовать на основе полученных цифр точную схему несложно, достаточно немного терпения и аккуратности.

Сборка

Подготовив схему, следует переходить к сборке. Чтобы изготовить антенну Харченко для цифрового ТВ своими руками в домашних условиях, придётся:

1. согнуть проволоку в соответствии с проведёнными ранее расчётами (по чертежу);
2. спаять оказавшиеся рядом свободные концы (для удобства разрешается обмотать их тонкой проволокой);
3. припаять к антенне на месте ромбов кабель;
4. жила припаивается к середине проволоки, оплётка к спаянным ранее концам;
5. прикрепить к противоположному концу кабеля RF-штекер.

Для надёжности рекомендуется закрепить конструкцию клеем или изолентой, чтобы не допустить распадения телеантенны на части.

Изготовление рефлектора

В случае сложностей с трансляциями телезрителям понадобится дополнительной оборудование – рефлектор. Он представляет собой металлический лист или решётку, распложенную позади антенны. При его изготовлении требуется соблюдать 2 условия:

• расстояние между усилителем и телеантенной равняется 1/7 длины волны;
• площадь решётки превышает размер антенны на 20%.

Строгих требований к металлу, из которого состоит усилитель, не предусмотрено, поэтому подойдёт любой оказавшийся под рукой металлический лист или решётка.

Подключение и настройка

Для подключения ТВ достаточно вставить штекер в антенный разъём ресивера (телевизионной приставки) и найти в комнате место с наиболее стабильными уверенным приёмом. Дополнительно понадобится выбрать угол наклона антенны, поэтому следует подготовиться к тому, что процесс поиска сигнала отнимет время. Во время настройки нужно ориентироваться на индикаторы на телевизоре. Они помогут определить, насколько повысилось или понизилось качество приёма.

Советы и техника безопасности

Во время конструирования антенны Харченко стоит учитывать не только качество проводящих материалов или точность расчетов формул, но и технику безопасности, так как пользователю придется работать с токопроводящими элементами. Перед подключением к сети все оголенные концы проводов должны быть изолированы.

Для симметричных ромбов можно использовать алюминиевый прут, однако данный материал заметно уступает по качеству передачи сигналов медному проводнику.

Лучшим вариантом окажется использование медных хомутов или проволоки, которой можно будет скрепить выступающие концы. Также рекомендуется устанавливать конструкцию как можно выше, ведь от этого зависит скорость передачи.

Изготовление дециметровой антенны

Существует несколько видов дециметровых антенн, которые различаются в сборке.

Кольцевидная

Представляет собой самую простую конструкцию антенны диапазона ДМВ. Для изготовления потребуется коаксиальный кабель необходимой длины и подходящий отрезок многослойной фанеры.

Последовательность изготовления изделия:

1. Отрезать два фрагмента кабеля с длиной 530 и 175 мм. Длинный отрезок пойдет на изготовление кольца будущей антенны, а короткий — для петли.
2. Оголить концы проводов на 20-25 мм и вывести в разные стороны центральную жилу и экран.
3. Оформить кольцо и припаять к нему петлю и основной коаксиальный провод, идущий к приемнику. При спайке соединяются вместе жилы экранов и отдельно — центральные.
4. Закрепить конструкцию на листе фанеры и найти направление максимально устойчивого приема.

Схема кольцевой антенны: 1 — кольцо, 2 — дополнительная петля, 3 — основной кабель

В виде рамки

Другим вариантом является рамочная конструкция, называемая антенной Харченко, изготовленная из толстой медной проволоки с диаметром 30-4 мм.

Сборка антенны выглядит следующим образом:

1. Отрезать проволоку длиной 112 см.
2. Зачистить и облудить концы проволоки, которые будут загнуты в петли.
3. Согнуть ее в виде двух прямоугольников в следующей последовательности — петля фиксации 10 мм, затем ребро длиной 130 мм, затем два ребра по 140 мм, два — по 130, два — по 140, последнее ребро имеет длину 130 мм и заканчивается петлей, на которую уходят последние 10 мм проволоки.
4. Соединить петли на концах и пропаять место стыка.
5. Развести этот угол от противоположного на 20 мм (показано на фото ниже). Облудить провод, расположенный напротив стыка петель.
6. Зачистить коаксиальный кабель на 20 мм для экрана и на 10 мм — для центральной жилы.
7. Припаять выводы к облуженным углам на рамке.
8. Сделать центральный корпус из пластиковой крышки подходящего размера.
9. Уложить в корпус квадраты рамки с кабелем и залить термоклеем. После застывания клея установить антенну в месте наилучшего приема сигнала.

На видео, предоставленном каналом Сан Саныч_Сан, продемонстрирована методика расчета и изготовления антенн такого типа.

Петлевая антенна из трубы

Петлевые антенны из трубки различного диаметра отлично подходят для уличной установки и обеспечивают прием на расстояниях до 40 км от ретранслятора (без усилителя сигнала).

Процедура изготовления:

1. Изогнуть симметричную незамкнутую петлю (вибратор) из трубки с диаметром до 12-18 мм. Длину трубки подбирают в зависимости от частоты вещания. Радиусы закруглений не влияют на работу антенны. Концы вибратора должны находиться на расстоянии 65-70 мм друг от друга.
2. Зачеканить один конец трубки.
3. Наполнить полость песком.
4. Зачеканить вторую сторону.
5. Установить вибратор на шесте в направлении наиболее устойчивого приема.
6. На концах вибратора устанавливается согласующая петля. К точкам соединения петли и вибратора подключается основной кабель, идущий к приемному устройству.

Данные для подбора длин элементов.

Частота, МГц	Длина вибратора, мм	Длина согласователя, мм
50	2760	1900
59,25	2340	1600
77,25	1780	1250
85,25	1630	1130
93,25	1510	1040
175,25	810	560
183,25	770	530
191,25	740	510
199,25	710	490
207,25	690	470
215,25	660	450
223,25	660	440

Восьмеркой

Для уличной установки можно изготовить трубчатую конструкцию, которая аналогична рамочной антенне. Принципы расчета и сборки остаются неизменными.

Как работает цифровая антенна для телевизора: объясняю просто

Перед тем как заняться сборкой любой из четырех моделей приемных антенн следует хорошо понять те процессы, которые в них должны протекать.

Электромагнитные волны распространяются во все стороны горизонта от генератора передатчика электрических сигналов, установленного на телебашне.

Они обладают достаточной мощностью для своей зоны покрытия, но с увеличением расстояния их сигнал ослабевает. На его величине также сказывается рельеф местности, различные электрические и магнитные препятствия, состояние атмосферы.

В вибраторе, сориентированном перпендикулярно движению электромагнитной волны, по законам индукции наводится напряжение. Положительная и отрицательная полуволна гармоники создают свой знак.

Напряжение достигает свое максимальное значение — амплитуду в точках времени, соответствующей ¼ и ¾ периода или 90 и 270 градусов от синусоиды напряженности электромагнитной волны.

Любую форму и размеры активных вибраторов создают для наиболее эффективного наведения напряжения с минимальными потерями энергии. Учет положения этих точек рассчитывают по длине волны или частоте гармоники.

Напряжение, замкнутое на внутреннее сопротивление телевизионного приемника, вырабатывает в созданном контуре электрический ток. Его форма и направление изменяются и пропорционально повторяют сигналы передатчика на активной нагрузке.

За счет использования различных видов цифровой модуляции на стороне передатчика происходит прием и обработка сигналов информации внутри схемы телевизионного приемника.

Более глубоко рассматривать вопрос, как работает цифровая антенна для телевизора при ее создании, дальше не стану.

Какие технические характеристики антенны определяют качество приема ТВ сигнала

Антенну относят к обратимым устройствам потому, что она одинаково работает на стороне передатчика и приемника. При анализе характеристик используют ее включение в качестве генератора.

Для эффективного приема цифрового сигнала необходимо учесть, что на стороне генератора излучатель электромагнитных волн можно расположить под любым углом к горизонту, но, законодательно принято только два направления: горизонтальное и вертикальное.

Наша задача — повторить эту ориентацию для собственного телевизора.

Направление поляризации и другие данные передачи цифровых сигналов можно узнать на сайте оператора через поисковую систему.

Заходим на сайт, выбираем необходимые сведения.

Нас, в первую очередь, должны интересовать 3 характеристики:

• номер канала и его частота, для которой будем создавать антенну по строгим размерам;
• радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;
• направление поляризации.

Дальность расположения телевизора от передающей телебашни сильно влияет на конструкцию антенны.

Чем выше установлена антенна, тем лучше будет качество принимаемого сигнала, но длина кабеля может его значительно ослабить. В этом плане жители верхних этажей многоэтажных зданий имеют значительное преимущество перед соседями снизу.

Для зоны уверенного приема я испытал самые простые модели Харченко и петлевые сборки из коаксиального кабеля и провода, обладающие широким спектром частот приема.

На большие расстояния лучше собирать волновой канал или логопериодическую схему. Из простых конструкций хорошо себя зарекомендовала антенна Туркина, доработанная Поляковым.

Для примера, в моей местности удаление от телебашни составило 25 км, что входит в зону уверенного приема, а частота сигнала — 626 МГц вертикальной поляризации.

Длину электромагнитной волны рассчитываю через скорость света по частоте: λ=300/626=0,48 метра. Полуволна составит 24 см, а четверть — 12.

Под эти характеристики я делал 4 тестовые антенны для цифрового телевидения своими руками, которые описываю ниже.

Что собой представляет антенна Харченко

По внешнему виду это двойной квадрат, позади которого расположена решётка, или сплошной рефлектор. Изначально ещё в 1961 г. Константин Харченко спроектировал её для приёма телевизионного сигнала в дециметровом диапазоне. Однако впоследствии его изобретение модернизировалось, и сейчас подобные антенны используются для принятия сигналов в сетях 3G (сотовая связь) и даже Wi-Fi.

ФОТО: itmaster.guruВот такой аккуратной может быть антенна Харченко, изготовленная своими руками

Некоторые считают: для того чтобы изготовить антенну Харченко, достаточно выгнуть медную проволоку зигзагообразно, однако это заблуждение. Чтобы она работала, требуется произвести определённые расчёты. Все вычисления можно сделать согласно формул, о которых мы поговорим немного позже, или же воспользоваться онлайн-калькуляторами, которые несложно найти в сети интернет.

ФОТО: forum.rcdesign.ruНекоторые утверждают, что круг намного лучше квадрата улавливает сигнал, хотя это спорно

Тестирование самодельной антенны на самодельном телевизоре

Так биквадрат дает усиление сигнала порядка 6 дБ, а до вышки 26 км по прямой. Хотя на сайте ЦЭТВ указано что мы находимся в зоне уверенного сигнала я сомневался и приготовил сделанный давно .

Поднялся на второй этаж дома и вытащил антенну на леса. Направил в сторону вышки и включил телевизор. Телевизор уверенно принимал оба пакета цифрового тв.

Я занес самодельную антенну в дом, телевизор продолжал уверенно идеально показывать.

Обозрим истоки: биквадрат считают подвидом рамочных антенн, которые первым делом относятся к роду зигзагообразных. Первым антенну Харченко предложил Харченко К.П. В 1961 году для ловли телепередач. Доподлинно известно: на частоте 14 МГц, поставив биквадрат лугом, ярый энтузиаст сумел достать Америку. Неплохой результат. Полагаем, дело затрагивает рефракцию, плюс дифракция обыгрывает Землю. КВ диапазон, и ниже, используются благодаря способности волн преломляться, огибать препятствия, удается наладить общение на большом расстоянии. Давайте по порядку. Подробно посмотрим, как сделана антенна Харченко своими руками.

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Нужны:

• две жестяные банки емкостью 0,5 литра,
• кусок деревяшки или пластика около 0,5 метра длиной,
• кусок телевизионного провода RG-58,
• паяльник,
• флюс по алюминию (если банки алюминиевые),

• припой.

Собираем так:

1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
6. Ее распределяем по поверхности банки и припаиваем.
7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора.  Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов  метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Возможно, вам интересно, как сделать мангал из баллона или бочки, прочесть об этом можно тут.

Рекомендации к использованию

Антенна Харченко активно используется в домашнем хозяйстве уже не один год, поэтому для продолжительность ее функционирования, рекомендуется за ней периодически присматривать и ухаживать.

Существует ряд рекомендации

Вот несколько простых советов, для длительной эксплуатации прибора:

• Место соединение кабеля и антенной рамки можно защитить от внешних воздействий, перемотав обычной изолентой. Однако, этот способ не вечный. Лучше будет залить все клеем.
• В качестве корпуса, некоторые люди используют обычные крышки на бутылки или баночные пластиковые крышки. В нужных местах делаются углубления для нормального вывода кабеля. После чего, все заливается специальным герметизирующим составом.
• При использовании усилителя для антенны Харченко под цифровое ТВ, второй квадрат не обязателен.
• Также, для дополнительного усиления сооружается двойной биквадрат. Монтируется все аналогично обычной версии, просто вместо углов располагаются дополнительные квадраты. Как правило, их четное количество. Их расчет необязателен, потому что по размеру они должен быть аналогичного основному биквадрату.

Все, телевизионная антенна Харченко своими руками готова для использования цифрового ТВ.

В заключение

Антенна Харченко – это действительно работоспособное устройство, способное посоревноваться с некоторыми аналогами заводского производства, оснащёнными усилителями. Учитывая то, что собрать её можно «на коленке» без лишних финансовых затрат, можно сказать, что такая антенна – палочка-выручалочка в определённых случаях. Что же касается усиления 3G, 4G LTE или Wi-Fi-сигнала, то здесь подобной антенне практически нет равных. Конечно, если она сделана с соблюдением всех нюансов, описанных в статье.

А напоследок, как уже повелось, предлагаем вашему вниманию короткий, но весьма информативный видеоролик, который поможет более полно раскрыть сегодняшнюю тему. Берегите себя, близких и будьте здоровы.

Watch this video on YouTube
