Самодельный дровокол. чертежи конструкций

Техника колки дров

Соблюдение техники колки дров ручным и механическим способом позволит работать без лишних трудозатрат.

Ручным способом

Крупные чурбаки рубят колуном. У него тупое лезвие, которое делает раскол.

Как рубить дрова колуном:

• Поставить чурбак на колоду сместив его к противоположному краю основания.
• Выбрать на срезе самую крупную трещину и ударить по ней колуном.
• При гладком срезе выбрать для удара место без сучков.
• Если колун застрял, надо ударить по обуху кувалдой или загнать рядом клин.
• Расколовшийся чурбак продолжить делить на более мелкие части.
• Если спил дерева слишком толстый, лучше колку начинать с краев, уменьшая его диаметр.

Как рубить дрова топором:

• Рубить можно небольшие по диаметру поленья, поставив их вертикально на колоду.
• Полено, разделенное пополам, опять ставят вертикально и точным ударом топора раскалывают на четвертинки.
• С поленьев топором стесывают кору. Кору можно разрубить на мелкие полоски и использовать для розжига.
• Можно полено продолжить дальше рубить на щепу. Щепа тоже хороша для розжига.

При рубке дров ноги должны быть расставлены на ширину плеч При колке дров важна техника. Как правильно рубить дрова:

Ноги должны быть расставлены на ширину плеч

Это важно для лучшего упора и безопасности. Если топор вырвется из рук, он не попадет на ногу.
Встать от колоды на расстоянии вытянутой руки

Топор своим концом должен касаться края колоды.
Двумя руками крепко ухватить рукоять инструмента и поднять на достаточную высоту. Не нужно задирать инструмент высоко, иначе снизится сила удара.
Удар должен быть резким, надо использовать собственную силу тяжести и силу колуна.

Механическим способом

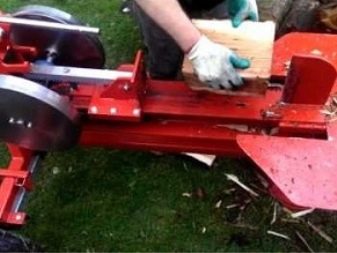

Действия очень простые. Установить колоду на площадку винтового колуна близко к конусу. Включить агрегат. Придерживая чурбак сверху, двигать на конус, который вкрутится в дерево и расколет его. Повторить операцию, повернув полено на 90 градусов.

Механический способ рубки дров

При использовании гидравлического домкрата чурбак подводится под режущую часть. Расколотое полено заводится туда снова и так до желаемого размера.

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

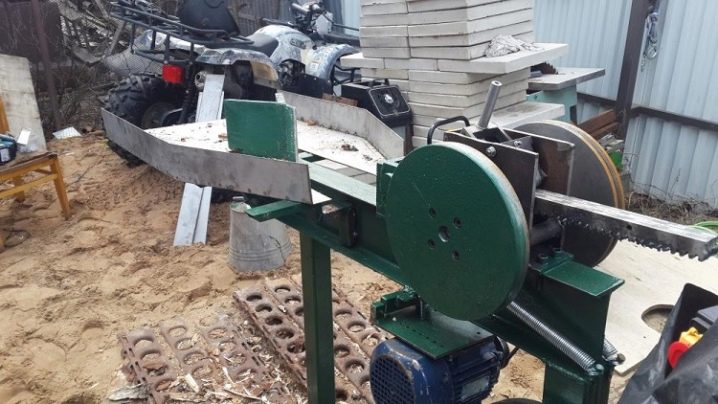

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

Изображение	Этапы работ
	Выбор чертежа.
	Подготовка необходимых материалов.
	Сборка станины. Важным элементом является несущая рама, ее выполняют из швеллера, двутавра или профильной трубы.
	Монтаж конструктивных деталей. Выполняется установка толкательного механизма. Можно установить дополнительные детали: тепловое реле, защитную муфту.
	Колун следует выбирать четырехрезцовый.

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Watch this video on YouTube

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и насосным оборудованием.

Устройство гидравлической модели

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

Принципиальная схема гидравлического агрегата

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Основные узлы агрегата

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Watch this video on YouTube

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно  купить винтовой конус для дровокола. Также понадобится мощный двигатель, крепкая станина, понижающий редуктор и вал.

Так работает самодельный агрегат

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

• насадку нельзя напрямую монтировать к мотору;
• если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
• ременная и цепная передачи защищаются специальным кожухом;
• минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Самодельная винтовая модель

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.

Устройство простой самодельной установки

Пользуется популярностью модель дровокола с двигателем от стиральной машины. Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.

Двигатель от стиральной машины отлично подходит для сооружения дровокола

Watch this video on YouTube

Особенности эксплуатации

Как и всякая техника, колун к мотоблоку (так тоже называют дровокол), требует обязательного соблюдения норм безопасности. Вал дровокола мотоблока вращается довольно быстро (около 500 оборотов в минуту), имеет резьбу и острый кончик. При несоблюдении техники безопасности возможны серьезные травмы.

Поэтому, приступая к колке дров, стоит соблюдать эти простые правила:

Перед тем, как приступить к работе, надо проверить натяжение ремня, крепление конуса и всех болтов. Если необходимо, надо отрегулировать их натяжение

Также надо контролировать это и в процессе работы.
Использовать защитные очки для глаз.
Обувь должна быть жесткой, способной защитить при падении полена на ногу.
Нельзя колоть дрова в рукавицах, поскольку при малейшей неосторожности, рукавицу или перчатку может намотать на вал вместе с рукой.
Рабочая одежда не должна свободно болтаться.
При работе с дровоколом, необходимо держать руки на максимально возможном удалении от вала и от образовывающихся на полене трещин, поскольку это может привести к травмам.

Самодельные устройства

«Самоделки» зачастую применяются для решения бытовых задач во время подготовки к холодному времени года. Некоторые умельцы умудряются сделать по-настоящему «шедевральные» дровоколы — самодельные гидравлические, воспользовавшись подручными материалами и приспособлениями.

Дровокол своими руками

Колун, сделанный самостоятельно в домашних условиях, должен включать в себя определенные детали. Итак, перед сборкой нужно обзавестись следующими предметами:

• упор цилиндра;
• станина;
• клиновидное и остро заточенное лезвие;
• бак для масляной смеси;
• насос;
• устройство для распределения давления рабочей жидкости;
• электрический или бензиновый привод.

Для начала необходимо сварить каркас рамы. После ее изготовления конструкцию нужно прочно зафиксировать на платформе. Внизу рамы нужно поставить автодомкрат. Вверху собранного каркаса нужно предусмотреть разъем, который будет использовать для колки поленьев с разной длиной и диаметром.

Устройство на фото сделано вручную, но с его помощью можно быстро и просто заготавливать большой объем дров. Конструкция у него довольно сложная. В качестве основы был взят гидравлический домкрат на стационарной станине. Чтобы сделать подобную установку, необходимо иметь определенные слесарные навыки. Кроме того, изготавливать оборудование нужно, обязательно учитывая все требования безопасности, иначе можно столкнуться с очень нежелательными последствиями.

Чтобы в дальнейшем экономить ресурс и время, лучше поставить в установку клиновидные ножи с несколькими лопастями. Суть в том, что обычный нож разделяет полено всего на две части, а такая модель может за раз обработать его целиком.

Если вы не имеете соответствующих навыков и материалов для самостоятельной сборки колуна для заготовки дров, то внимательно подумайте, нужно ли тратить время на эксперименты или на «создание велосипеда». При наличии сомнений лучше купить инструмент в специализированном магазине. Тем более что стоимость самых простых моделей дровоколов вполне доступна. А все финансовые расходы полностью компенсируются быстротой и удобством заготовки дров перед началом отопительного сезона.

Разработка компоновочной схемы дровокола

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.

Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Можно изготавливать машину с полуавтоматическим режимом работы. Оператор только подает заготовки и снимает расколотые фрагменты. Но подобные конструкции целесообразны при организации бесперебойной подачи заготовок на рубку. Нужны вспомогательные механизмы для подвоза напиленных чурбаков и ориентирования их перед подачей.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

• Партия заготовок подвозится к дровоколу.
• Каждое бревно определенного размера укладывается на ложе.
• Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
• Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
• Расколотые поленья перемещаются на подставки за пределами ножа.
• Оператор переключает гидрораспределитель для обратного перемещения толкателя.
• Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
• Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.

Тонкости заточки

Заточка лезвия колуна отличается от заточки обычного топора. Первостепенное значение имеет не острота, а угол. У колуна он более тупой – около 70 градусов.

В таком случае со стороны, которая находится ближе к рукояти, он более острый. На противоположной стороне – максимально тупой. Это позволяет добиться наилучшего результата колки. Более острая часть первая встречается с древесиной, вонзается в нее. Это дает более толстой стороне глубже проникать в чурку и увеличивать раздвижной эффект. Так при меньшем количестве ударов можно добиться большего числа раскалываний.

Как сделать колун из топора своими руками, смотрите в видео ниже.

Технические характеристики

Дровоколы, выполненные своими руками или на заводе, как механизмы обладают своими параметрами, которые характеризуют их производственные возможности:

1. Мощность расщепления измеряется количеством оборотов в минуту; в промышленных устройствах достигается 500-700 и более об/мин.
2. Скорость передвижения поршня измеряется сантиметрами в секунду (5-8 см/сек).
3. Скорость обратного движения поршня (обычно не более 7-8 см/сек).
4. Мощность двигателя на электрическом ходу (достигается стандартно 1500-2000 Вт и выше).
5. Рабочая длина – обычно от полуметра до метра.
6. Дополнительные функции – дровоколы нередко снабжаются 4-резцовой насадкой, за счет чего производительность установки резко увеличивается. Также некоторые модели укомплектовываются механизмом поднятия стола, что позволяет отрегулировать оптимальную высоту рабочей поверхности.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Хранение поленьев

Когда все дрова расколоты, их нужно сложить в поленницу. Типичная ошибка многих дачников и сельских жителей заключается в том, что они сваливают готовые дрова в кучу. Так делать нельзя, потому что шаткое сооружение может быстро развалиться, если хотя бы одно бревно лежит неудачно. Но самое главное, что дрова, сваленные в кучу, плохо сохнут, а, значит, они могут заразиться грибком и плесенью.

Складывать дрова нужно аккуратно, примерно так же, как дети, играя, складывают кубики конструктора. Чурбаки, красиво уложенные в поленницу, эффектно выглядят и производят приятное впечатление на соседей по даче. Также их удобно доставать, когда возникает необходимость принести несколько полешек домой. Хранить дрова нужно только под специальным навесом, чтобы на них не попадал дождь. Если же они находятся на открытом воздухе, следует накрывать древесину от дождя брезентом или полиэтиленовой пленкой.

Люди, которые покупают дрова по объявлению, часто жалуются на сырость привезенной древесины. В таком случае поленья нужно сразу же просушить и только потом сложить в аккуратный штабель.

Если в одном из чурбанов завелся жук-древоточец или другой паразит, такое полено нужно сразу же отправлять в печку. Паразиты опасны тем, что они постепенно разрушают древесину, а также делают дрова более уязвимыми к грибку и плесени. Периодически поленья нужно осматривать и проверять, в каком состоянии они находятся, и если они сложены красиво и аккуратно, сделать это будет совсем несложно.

Колка дров при помощи самодельного колуна — это не так сложно, как кажется. Главное, чтобы топор был удобный и достаточно острый. Существует распространенное заблуждение о том, что острым топором можно легко травмировать себя. На самом деле, дровосеки чаще всего получают травмы именно из-за того, что колун недостаточно хорошо заточен. Сделав топор своими руками и адаптировав его «под себя», дачник или сельский житель сможет заметно облегчить ежегодную работу по заготовке топлива для русской печки. Это гораздо проще и дешевле, чем покупать дорогостоящее оборудование или приобретать чьи-то дрова сомнительного качества.

https://youtube.com/watch?v=m8NCJckjMZI

Фото дровоколов своими руками

Также рекомендуем просмотреть:

• Как сделать коптильню холодного копчения
• Строительство коптильни своими руками
• Как сделать коптильню горячего копчения своими руками
• Как сделать шторы для беседки своими руками
• Эффективный сбор дождевой воды
• Делаем водоснабжение на даче своими руками
• Инструкция, как сделать мебель из поддонов
• Очистка бассейна своими руками
• Варианты полива участка
• Инструкция, как легко удалить пень
• Как сделать гаражные ворота своими руками
• Как сделать снегоуборщик своими руками
• Средства для защиты древесины
• Простая поилка для кур
• Как выполнить чистку сажи
• Хороший биотуалет для дачи
• Как сделать мангал своими руками
• Хорошее отопление для теплицы
• Современная зимняя теплица
• Водосточная система для кровли
• Как сделать кормушку для кур
• Декинг своими руками
• Как сделать формы для тротуарной плитки
• Инструкция, как обустроить гараж
• Как сделать заземление в частном доме
• Замок на калитку

Былинный недруг на службе у человека

Заготовка дров на зиму всегда считалась тяжелым, но жизненно необходимым занятием. По значимости и трудозатратам колку дров можно сравнить с ратным трудом, только мифический меч-кладенец в нашем случае заменяет топор-колун. Не случайно былинный противник русских сказочных героев Змей Горыныч подарил свое имя одной из наиболее удачных моделей гидравлических дровоколов, которую можно встретить на рынке.

Дровокол серии Горыныч – уникальный помощник в хозяйстве, где в качестве отопления используется дровяные печи или твердотопливный котел, хотя он прекрасно подходит и для промышленных заготовок. Дровокольный станок выпускается в нескольких модификациях, с различными силовыми установками, но всех их объединяет одна черта гидравлический привод штока толкателя и безупречное качество заводского исполнения, в основу которого легло ряд запатентованных решений.

Гидравлический дровокол Горыныч отличается превосходными мощностью и скоростью раскола, высокой производительностью и ресурсом работы, благодаря этим качествам он признан одной из лучших моделей среди отечественных и зарубежных производителей.

Гидравлический колун «Горыныч»

Один из самым востребованных колунов на рынке – это «Горыныч». Скорость является главной отличительной чертой этого гидроколуна. На сегодняшний день конкурентов ему нет. Надежность, показанная за предыдущие годы эксплуатации, бьет все рекорды. За 9 лет существования колуна «Горыныч» было обработано более 18 тыс. м3 леса. И при этом ни один узел не пришел в негодность. А работать с ним можно и в +30 и в -30 – двигатель, насос, распределитель и гидроцилиндр прекрасно справляются с любой работой в любое время года. Технология запатентована.

Дровокол «Горыныч» 6Т и его технические характеристики.

1. Один цикл занимает 2,5 секунды.
2. Имеет уникальные детали и сборку, которая позволяет работать в любую температуру.
3. Нож из закаленного железа. Затупить его крайне сложно.
4. Все детали ремонтопригодны.
5. Конструкция покрыта специальным составом, что делает конструкцию стойкой к внешним природным воздействиям.

Видео работы Горыныча:

Показатели такого дровокола:

• За 3 мин расколото 25 чурок.
• За 1 час – 500 чурок.
• Если принять заготовку средним диаметром 20 см и длиной 40, то получается 6,28 м3/час

Учитывая множество положительных факторов и отзывов, цены на Горыныч не очень высокие. Собрать самодельный дровокол выйдет не сильно дешевле. Изучите смету, которая представлена ниже.

Стоимость указана средняя и может варьироваться в зависимости от магазина и региона.

Цены начинаются от 100 000 рублей. Какие-то мало известные и маломощные агрегаты можно найти и дешевле. Максимальная цена равна 250 000 руб. Но для бытовых нужд пойдут модели до 150 000 рублей, к ним относятся Горыныч 6Т и Горыныч 220. Последняя модель электрическая.

Правила эксплуатации

Перед началом работы необходимо подготовить бревна и сам дровокол. Агрегат устанавливается на ровной твердой поверхности, а если инструмент оснащен транспортировочными колесами – их нужно предварительно снять.

Убедитесь в том, что устройство не имеет никаких дефектных деталей, а также повреждений гидравлики. При обнаружении любых нарушений целостности следует обратиться в сервисный центр либо, если вы работаете с самодельным инструментом, заменить деталь на новую. Бревна нужно использовать сухие, в этом случае раскалывать их проще и быстрее

Важно, чтобы в чурках не было никаких гвоздей, болтов и скоб, которые могут повредить режущую панель

Полено размещают таким образом, чтобы оно максимально надежно удерживалось направляющими, после этого следует нажать кнопку запуска и подождать несколько секунд – мягкое включение нужно для того, чтобы двигатель вышел на наибольшее число оборотов, только после этого можно нажать на второй рычаг, который приводит в действие поршень, толкающий бревно к резаку

Обратите особое внимание на то, что кнопку запуска, как и рычаг управления, следует удерживать во время раскола. Если хоть что-то одно из этого отпустить, поршень сразу же возвращается в исходное положение

Это своеобразная защитная система – если во время работы оператору установки нужно что-то поправить, то он не может этого сделать, не отключив весь механизм.

При работе с реечными дровоколом, вне зависимости от его типа и способа изготовления, следует придерживаться инструкций техники безопасности. Имейте в виду, что если поршень будет двигаться слишком быстро либо же неправильно работать, то во время раскола деревянных заготовок можно травмироваться. При быстрой подаче чурки к режущему полотну инструмент может заклинить, что приводит к его поломке.

При монтаже движущегося ножа следует еще на этапе проектирования оборудования позаботиться о грамотном его расположении. Место должно быть укрыто от работающего человека, в противном случае не удастся избежать получения травм. Если заготовку заклинило – не нужно стучать по ней, ваши руки во время работы агрегата должна быть максимально удалены от поршня и режущего полотна.

В следующем видео вас ждет первое испытание реечного дровокола.

Техника безопасности при работе

При работе с винтовым колуном надо быть особенно осторожным — высокий крутящий момент на валу конуса может быть небезопасным. Поэтому насаживать чурки на винт следует только голыми руками. При работе в перчатках или рукавицах возникает опасность их накручивания на винт, что может серьёзно травмировать кисти или пальцы.

Чурбаки следует насаживать на клин в вертикальном положении. В противном случае возможно заклинивание винта или его поломка

Следует быть внимательным и раскалывая поленья с большими сучками, а также чурки из комлевой части кругляка. Процесс в этом случае может пойти непредсказуемо — с заклиниванием вала, резким проворачиванием полена, выбросом крупных щепок в сторону и т. д. Таит в себе опасность и повышенная частота вращения конуса — слишком высокие обороты не дадут возможности контролировать работу, поэтому лучше, если число оборотов ведомого вала будет находиться в рекомендуемых границах.

Чтобы сделать конусный дровокол своими руками, потребуются минимальные навыки работы со слесарными инструментами. Один день, потраченный на его изготовление, в дальнейшем окупится экономией времени и сил

Важно только при колке дров соблюдать правила техники безопасности, и тогда это простое занятие не принесёт неожиданностей

Электромеханический дровокол

Достаточно массивное устройство, обладающее большой мощностью. Такой агрегат стоит делать в том случае, если вам нужны дрова в большом объёме.

Отличный вариант для загородного дома, особенно, если есть возможность заготовки брёвен в достаточном количестве. О том, как сделать такой дровокол своими руками, можно узнать из видео.

Для сборки устройства вам понадобятся:

• электродвигатель 2,5-3 кВт;
• редуктор трёхвальный 1:40;
• шкивы на двигатель и редуктор;
• приводной клиновой ремень типа БР;
• пускатель;
• рессора для изготовления ножа;
• двутавровая балка;
• труба Ø 20 мм (2-2,5 м);
• сталь 5 мм (несколько кусков);
• подшипники;
• листовой металл (для изготовления кривошипно-шатунного механизма)
• П-образный швеллер и уголок;
• колёса (подойдут от садовой тачки).

Ниже описана поэтапная инструкция сборки устройства:

1. На колёса (лафет), перпендикулярно оси, монтируют двутавровую балку. Она будет выполнять функции направляющей. Один конец балки закреплён над колёсной осью, другой оборудуют складной ножкой, изготовленной из металлической трубы (Ø20 мм), и приваренного снизу круга или квадрата из металла (упор). Длина балки — примерно 1,5-1,8 м, в зависимости от длины кривошипно-шатунного механизма.
2. Параллельно колёсной оси и прямо над ней устанавливают и жёстко закрепляют электромотор. Чуть выше и ближе к свесу устанавливают редуктор. Диаметр шкива двигателя должен быть меньше, чем у редуктора. Шкивы соединяют ремнём.
3. С другой стороны редуктора крепят кривошипно-шатунный механизм (для передачи вращательного движения в возвратно-поступательное).
4. Один конец шатуна закрепляют на валу редуктора, на второй устанавливают сделанный из трубы вал.
5. Вал должен двигаться вдоль направляющей из двутавра, а на его конце закрепляют упор из швеллера.
6. На свободный конец двутавровой балки вертикально приваривают нож, его можно изготовить из рессоры.
7. Поверхность двутавра зачищают, после сборки и подключения электрооборудования, можно приступать к работе.

Основные характеристики гидравлического станка колки дров

На рынке представлено множество различных моделей гидравлических колунов. Такие станки в наш век автоматизации ручного труда очень популярны. Для того чтобы лучше ориентироваться в великом множестве моделей дровоколов разберем их основные характеристики.

Основные характеристики дровоколов:

• Давление на чурку. Для колки обычных дров таких как хвоя, береза, осина вполне хватит 100 – 200 Бар в пересчете на силу получаем где-то 50-60 кН.
• Вид привода. Существует два вида: бензиновые и электрические. Бензиновый привод мощнее своего собрата, подойдет если вы собираетесь использовать дровокол в разных местах, скажем рубить дрова прямо на делянке, и вывозить уже готовый продукт. Электрический привод подойдет тем, кто колет дрова в гараже или сарае с проведенным в него электричеством. Электрический привод дровокола хоть и слабее по мощности, зато не производит неблагоприятных выбросов в окружающую среду, и обеспечивает комфортную работу в помещении.
• Мобильность. Есть версии станков, оборудованные под прицеп, или просто на просто компактные, есть громадные станки перемещение которых не ликвидно. Выбирайте с умом версию которую вам нужно. Если у вас цех по колке дров, то можно покупать дровокольный станок не мобильный. Если же вы заготавливаете дрова просто для себя раз в год в таком случае лучше мобильный станок, который можно убрать на время в гараж.
• Максимальный диаметр раскалываемой заготовки. Тут все просто чем больше, тем лучше. Для дачи и дома вполне подойдет диаметр 350 мм.
• Длинна раскола. Этот параметр на некоторых моделях колунов регулируется. Но если вы берете колун под баню или дачу можно просто подобрать нужный размер длинны раскола. Колуны с регулятором длинны подойдут для промышленного производства дров под разные типы печей.
• Цена. Цены заводских моделей начинаются от 50 000 рублей и доходят до 500 000 рублей. Тут все зависит от выбранных характеристик и толщины кошелька. Гидродровокол для дома и дачи обойдется в 100 000 рублей.
