Как обжать сетевой кабель lan своими руками

Содержание:

Ошибки, допущенные при обжатии

Чтобы разобраться в том, где допущена ошибка, нужно проверить, где ее источник. Для этого надо попытаться пользоваться другим сетевым кабелем и убедится, что устройство, которое подключается, является исправным. Если в результате проверки было выяснено, что не работает кабель, то при обжатии должны были быть следующие ошибки:

  • Перепутано расположение проводков.
  • Они плохо прижаты к контактам коннектора.

Важно! При наличии ошибок необходимо обжать кабель и установить коннектор еще раз. Если возникла необходимость обжать кабель самостоятельно, то это необходимо делать очень аккуратно и правильно расположить жилы кабеля

После окончания работы нужно провести проверку исправности соединения с сетью

Если возникла необходимость обжать кабель самостоятельно, то это необходимо делать очень аккуратно и правильно расположить жилы кабеля. После окончания работы нужно провести проверку исправности соединения с сетью.

Стандарты обжима витой пары

Есть два вида обжима витой пары:

  1. Прямой обжим — используют для подключения компьютера к свитчу или роутеру;
  2. Перекрестный обжим (кроссовер, сrossover) — используют для подключения типа компьютер-компьютер, свитч-свитч, роутер-роутер.

Прямой обжим витой пары бывает двух стандартов:

  • EIA/TIA-568A
  • EIA/TIA-568B

По сути эти стандарты одинаковые, но используют различные цвета проводников для передачи данных. Однако на практике были случаи, когда некоторые устройства с POE питанием отказывались работать с витой парой обжатой по стандарту EIA/TIA-568A. Поскольку большинство производителей ориентируется на стандарт EIA/TIA-568B, мы рекомендуем использовать именно его.

Прямой обжим витой пары по стандарту EIA/TIA-568B (наиболее распространенный)

Прямой обжим витой пары по стандарту EIA/TIA-568A

Перекрестный обжим витой пары бывает двух видов:

  • для соединения на скорости 100 мегабит/с (Crossover Fast Ethernet);
  • для гигабитного соединения на скорости 1 Гбит/с (Crossover Gigabit Ethernet).

Перекрестный обжим витой пары для скорости 100 мегабит/с (Crossover Fast Ethernet)

Перекрестный обжим витой пары для гигабитного соединения 1 Гбит/с (Crossover Gigabit Ethernet)

Важные требования и рекомендации

Основные советы по наращиванию кабелей:

  1. Если замена проводника производится в панельном доме, дополнительно штробить стену не нужно. Электропровода помещаются в трубы, поэтому достаточно вытащить их из канала и продлить.
  2. Кабель требуется разделить и зачистить концы. Выполнять это следует на разных расстояниях, чтобы оголенные электропровода нуля и фазы не располагались друг напротив друга.
  3. Отрезок провода для удлинения должен иметь такие же технические характеристики и сечение, как и первоначальный кабель.
  4. На оголенные участки надевается термоусадочная трубка и нагревается.
  5. Если термоусадочную трубку применить невозможно, проводники по отдельности перематываются изолирующей лентой. Особенно делать это нужно для мест, где внутрь зажима или клеммы может попасть раствор.
  6. Соединять провода желательно пайкой. Это самый надежный способ удлинения кабелей.
  7. Скрутка не используется. Она всегда дополняется спайкой.
  8. Проводники с сечением выше 4 мм соединяются только пайкой. Другой способ принесет проблемы.
  9. Подобранный электропровод должен быть рассчитан на требуемую мощность, не должен иметь повреждений, надрезов или разломов. Он должен быть электрически и механически прочным.
  10. Гибкие монтажные проводники должны иметь запас по длине.
  11. Электропровода запрещено располагать на острых кромках и ребрах приборов, они будут перетираться, что приведет к облому.
  12. Работы проводятся инструментами с заизолированными ручками.

Работать нужно с соблюдением техники безопасности. Работа должна проводиться только при отключенном напряжении. Выполнение увеличения при отсутствии навыков, знаний и специального инструмента, следует доверить профессиональному электрику. Также профессионал должен выполнять соединение проводников из разного материала.

Наращивание электропроводов – частая процедура. Она может потребоваться, если кабель поврежден, если прибор переставляется на отдаленно расстояние, для увеличения длины диодной ленты и в других случаях. Произвести соединение можно с помощью клеммных колодок, зажимов, спайки, гильз и коннекторов (в случае led ленты). Увеличивать длину электропровода нужно, соблюдая все требования и технику безопасности. Если наращивание произведено неверно, электропровода могут перегреваться, искриться и появится риск возникновения пожара или короткого замыкания.

Порядок действий при обжиме кримпером

Сначала необходимо зачистить внешний слой изоляции примерно на 2,5–3 см. Для подобной манипуляции на кримпере имеются специальные углубления. При этом нужно быть очень внимательным, чтобы не повредить изоляцию проводов витой пары.

После необходимо аккуратно расправить жилы, расположив их в нужной последовательности, и обрезать так, чтобы получился ровный перпендикулярный край. Далее, по находящимся внутри вилки канавкам, завести жилы внутрь таким образом, чтобы они вошли в контакты штекера. Внешняя изоляция провода при этом также должна войти внутрь. В противном случае, после нескольких перегибов разъем не выдержит и жилы сломаются.

После уже можно обжать провод и второе крепежное место кримпером, на котором имеется специальный паз для сетевого провода 8Р. Если обжима достаточно, то контакты прокалывают изоляцию жил. Подобное действие несет в себе две функции — создается прочный контакт и дополнительная фиксация.

При условии точного соблюдения инструкций разъем витой пары будет работать так, как это и было задумано. Если же что-то пошло не так, были перепутаны цвета жил и т.п., именно на такой случай и необходим запас штекеров, о котором упоминалось выше.

Соединяем интернет кабель с помощью скрутки

Выше я уже писал, что это не самый лучший способ, которым можно соединить сетевой кабель. Качество соединения может пострадать, а то и вообще не работать. Но если других вариантов нет, или нужно все сделать срочно, то можете попробовать.

Достаточно просто зачистить кабель на обеих концах и скрутить его цвет в цвет. Для изоляции используйте изоляционную ленту, или термоусадочную трубку. Нужно надежно скрутить каждый кабель и заизолировать.

Я все делал первый раз. Самое сложное, это зачистить жилы и скрутить их. Они иногда ломаются. Сначала снимаем внешнюю изоляцию, а затем зачищаем каждый провод.

Дальше скручиваем все жилы по цветам.

Думаю, это можно сделать более аккуратно, чем получилось у меня. После того как сетевой кабель скручен, каждый провод нужно заизолировать. Я использовал термоусадочную трубку. Изоляционная лента тоже подойдет. Вот что у меня получилось:

Не поверите, но этот кабель даже оказался рабочим

Только осторожно с ним, жилы очень хрупкие без изоляции. Их легко сломать и кабель работать не будет

Можно ниже смотать кабель, чтобы соединения не двигались и не ломались.

6

Сергей

Полезное и интересное

Как можно нарастить электропровода

К основным методам наращивания относятся:

соединение при помощи колодки из клемм Wago;
бюджетные колодки для соединения;
использование зажимов;
скручивание (внимание — метод небезопасен!);
спайка;
болт, гайка, шайба;
обжимной колпачок;
гильза.

Для увеличения длины потребуется следующий инструмент:

  • острый нож для зачистки изоляции или специальный инструмент;
  • плоскогубцы;
  • отвертка;
  • изоляционный материал (изолента, термоусадочная трубка);
  • кусачки.

Приборы обязательно должны иметь заизолированные рукоятки.

Если сломалась жила в стене

При поломке жилы в стене нужно определиться, хватит ли кабеля для соединения. Если его хватает, можно начать соединение любым способом. Если длины проводника не хватает и к поломанному участку не добраться, придется разбирать часть стены, освобождать достаточную для наращивания длину кабеля, зачищать жилу от изоляции и увеличивать участок.

Как нарастить в воде

Наращивание проводника в воде может потребоваться для провода погружного насоса. Удлинение требуется производить таким же кабелем – с одинаковыми характеристиками и той же марки. По нормам запрещено увеличивать кабели разных фирм!

  • зачистка оголенных проводов;
  • установка их в противоположные отверстия клеммы;
  • установка термоусадочной трубки.

Изоляция оголенного участка термоусадочной трубкой обязательна, даже если наращивание производится в ванной или на улице. Это позволит обезопасить электропроводку от влажности.

Питание мощных электроприборов

К мощным приборам относятся устройства, потребляющие более 100 Ватт электричества в час. К ним относятся стиральные машины, водонагреватели, посудомоечные машины, электрические чайники.

Удлинение производится путем пайки. Другие способы недопустимы. Место пайки и оголенные провода следует заизолировать изолентой.

  • выбирается проводник аналогичного сечения и марки;
  • каждая жила скручивается по отдельности;
  • каждая скрутка спаивается;
  • накладывается изоляция;
  • изолентой обматывается весь пучок;
  • кабели, подключаемые к розетке, требуется залудить.

Сечение проводника для мощных приборов должно составлять не менее 4 мм.

Увеличивать кабели для теплого пола можно на длину до 50 метров. Традиционно используется медный проводник марки ПВС такого же сечения. Перед началом работ следует изучить инструкцию, которая прилагается к регулятору температурного режима.

Если никакие режимы дополнительно не оговариваются, можно начинать наращивание. Работу лучше проводить с использованием клеммных колодок.

Чтобы нарастить электропровода, нужно:

  • удалить часть пластикового покрытия с проводников;
  • зачистить концы;
  • установить провода в клеммную колодку с противоположных сторон;
  • убрать в монтажную гофрированную трубку соответствующего размера.

Стандартная длина кабеля датчика температуры составляет 3 метра. По необходимости провод можно не только увеличить, но и укоротить.

Наращивание кабеля витой пары

Для увеличения витой пары можно использовать скручивание и спайку. Операция должна проводиться пожильно. Обязательно места соединения нужно заизолировать и не допускать их соприкосновения.

Наращивание провода светодиода

Для наращивания проводников светодиодной ленты в продаже существуют специальные коннекторы. Удлинение происходит постепенно. Другие способы не применяются.

Как подключить интернет кабель к ноутбуку или компьютеру

Для того чтобы подключить сетевой провод к компу, особых знаний не нужно. Справиться с этой задачей, может любой.

Вариант No 1: Соединяем компьютер с роутером

У вас в квартире стоит роутер настроенный и подключенный к провайдеру. И вы не знаете, как подключить кабель от него к ноутбуку? Тогда смотрите ниже, как это сделать.

Возьмите патч-корд (интернет кабель на котором с двух сторон коннекторы RG 45), обычно он идет в комплекте с маршрутизатором. Один конец вставьте в любое гнездо LAN роутера, второй в сетевую карту компьютера. Витая пара, приходящая от провайдера должна вставляться в разъем «Internet» или «WAN», название порта зависит от производителя. На фото ниже смотрите пример.

После того как патч-корд вставите в оба устройства, увидите на роутере загораться светодиод. А на ПК исчезнет красный крестик в нижнем правом углу. Теперь можно приступать вносить настройки на компьютер.

Вариант No 2: Подключение напрямую, от провайдера к ноутбуку

Если у вас нет маршрутизатора в доме, тогда выполняем прямое соединение. Витая пара подключается сразу к ноутбуку. Возьмите приходящий от провайдера интернет кабель и воткните в сетевую карту ПК. Если решите для красоты поставить интернет розетку в квартире тогда читайте нашу статью: как быстро и легко подключить интернет розетку самостоятельно.

Дальше необходимо выяснить какой тип подключение у вашего провайдера (Статический IP или Динамический IP, PPPoE, PPTP, L2TP) и приступать к настройке.

Теперь вы знаете, как можно подключить кабель интернета к ноутбуку. Далее в статье смотрите самый популярный тип подключения к Интернет-провайдеру.

Как обжать кабель RJ 45 правильно

Дальнейшая работоспособность сети зависит не только от соблюдения распиновки жил, но и от того, насколько качественно будет обжат lan разъем RJ45. Для выполнения этой задачи понадобятся специальные инструменты, позволяющие быстро подключить оборудование. Кроме того, все действия должны выполняться точно, в установленной последовательности.

Подбор и подготовка инструментов

Специальные инструменты существенно облегчают работу по обжиму интернет кабеля. С их помощью удается получить высокое качество соединения, и такой сетевой разъем надежно функционирует в течение длительного времени.

Минимальный набор состоит их следующего оборудования:

  • Кримпер или обжимник. Существуют разные типы таких клещей, но профессионалы пользуются универсальными, способными обжимать не только RJ45, но и любой переходник с нестандартными размерами. Эти клещи обжимают сетевые и телефонные провода, то есть их возможности намного шире, чем у обычного инструмента.
  • Стриппер. Специальные кусачки для аккуратного удаления изоляции без повреждения жил. Не может разделывать кабели с защитной фольгой или экраном, но они и не используются внутри помещений.
  • Тестер. Используется для проверки работоспособности сети еще до подключения к ethernet rj Представляет собой два модуля с гнездами под разъем стандарта рж45. Первый модуль – master – основной, второй – remote – удаленный. Концы провода подключаются к обоим модулям. На лицевой панели расположены индикаторы. Если распиновка проводников правильная – загорится зеленый свет, если неправильная – красный.
  • Кроссировщик. Вспомогательный инструмент, оборудованный крючками и другими приспособлениями. Облегчает извлечение жил из-под изоляции.

В домашних условиях можно обойтись первыми двумя инструментами. Правильная распиновка RJ45 может быть проверена и без тестера. При наличии интернета нужно просто подключить компьютер к сети, и, если все заработало, значит все сделано правильно.

Пошаговая инструкция по обжимке

Для изготовления патч-корда нужно заранее запастись кабелем и коннекторами, подготовить инструмент и определиться с типом подключения оборудования. Цветовая схема должна быть заранее распечатана и использована при распределении проводников.

Все действия рекомендуется выполнять в определенной последовательности:

  • Кусачками или кримпером кабель RJ отрезается на необходимую длину.
  • С помощью стриппера наружная изоляция надрезается по кругу на расстоянии 2-4 см от концов. После этого ее нужно аккуратно снять.
  • Скрученные пары следует раскрутить, выпрямить провода и распределить их по выбранной цветовой схеме. Нейлоновая нить, скрытая под оболочкой, просто отводится назад, чтобы не мешала.
  • Выравнивание кончиков у проводников. Для этого необходимо отступить от края наружного изоляционного слоя примерно на 10-13 мм и отрезать жилы кусачками. Линия отреза должна быть перпендикулярна с осью витой пары.
  • Ровные проводники вставляются в коннектор и задвигаются до упора.
  • Для того чтобы обжать интернет кабель, коннектор с проводниками помещается в разъем кримпера, обозначенный маркировкой 8Р. Далее ручки инструмента сжимаются до щелчка.
  • Чтобы убедиться в надежности крепления, нужно слегка потянуть кабель из коннектора. Если жилы закреплены прочно, значит обжим выполнен правильно.
  • Проверка работоспособности готового патч-корда тестером. Коннекторы рж вставляются в гнезда, прибор включается и загорается индикация. При нормальном подключении огни будут зелеными. Красный свет или полное отсутствие индикации указывает на ошибку и подключение требуется переделать.

Практические навыки приобретаются очень быстро, достаточно сделать самому 3-4 обжима провода. В современной квартире, насыщенной различным оборудованием, эти умения пригодятся неоднократно в случае аварий, поломок или новых подключений. Точно так же подключается RJ45, распиновка которого сделана по нестандартной схеме.

Удлинитель или проходной адаптер

Стандартный HDMI-протокол позволяет передавать устойчивый цифровой сигнал через кабель длиной не более 5 м. Некоторые дорогие модели могут транслировать видео и аудио на расстояние до 20 м. Если из-за перепланировки либо по другим причинам необходимо нарастить кабель, учитывают, что качество картинки на выходе зависит от эффективной длины и модели соединительного провода.

Когда необходимо увеличить длину не на критическое расстояние, применяют проходной адаптер гнездо-гнездо либо удлинительный шнур штекер-гнездо. Первый – обычный соединитель со стандартными разъёмами HDMI, в который подключают два кабеля. Противоположные концы коммутируют с компьютером и телевизором соответственно. Для применения удлинителя не нужно дополнительных переходников. На одном его крае уже есть разъём «мама», куда подключают шнур, который нужно нарастить.

Чем отличается патч-корда от кабеля витых пар

Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например, компьютер с хабом, свитчем или двух компьютеров между собой в случае, если устройства в процессе эксплуатации необходимо перемещать относительно друг друга.

Для изготовления патч-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45. По стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Соединение устройств с помощью патч-корда экономически целесообразно, если они в процессе эксплуатации будут часто перемещаться относительно друг друга.

Как нарастить провод или кабель для питания мощных электрических приборов в т.ч. для кухонной плиты

К мощным электроприборам относятся те, что потребляют более 100 Вт электроэнергии в час (электрические чайники, плиты, стиральные машины, тостеры, утюги и т.д.). Поэтому для их подключения лучше использовать медную проводку.

Чтобы нарастить кабель для электрической кухонной плиты нужно соблюсти следующие правила:

  1. подобрать кабель аналогичного сечения и марки;
  2. плотно скрутить все жилы по отдельности;
  3. тщательно заварить каждую скрутку;
  4. наложить несколько слоёв изоляции из ленты ПВХ и матерчатой ленты со специальной пропиткой на каждую жилу;
  5. герметично обмотать изоляцией весь пучок;
  6. залудить электропровода, подключаемые к клеммному блоку или розетке.

Схема расположения проводов

Как вы уже поняли провода в штекере необходимо как то расположить по какому-то порядку. Порядок этот называется «распиновка». У нас можно выделить два варианта расположения проводов: первый — 568в (прямой), второй – 568а (перекрестный).

Прямое обжатие выполняется, когда необходимо соединить ноутбук с маршрутизатором, свитчем. Перекрестное обжатие витой пары делают, когда нужно объединить ПК с ПК, маршрутизатор с маршрутизатором. Прямая распиновка (568в) более распространенная.

Прямой способ подключения

Как должны располагаться провода в штекере RG 45 при прямой распиновки, мы покажем ниже на фото.Почему эту схему распиновки назвали прямой? Да потому что, кабель в rj 45 штекере с двух сторон обжимается одинаково по цветам.

Перекрестный способ подключения

Схема расположения проводов при перекрестной распиновки приведена ниже. Здесь мы видим, что на другой стороне витая пара обжата в перевернутом порядке.

Распиновка для двухпарного сетевого кабеля

Ещё одна схема для прямого обжатия, двух парной (4 жилы) витой пары.

Для облегчения процесса обжатия на большинство коннекторах rj 45, возле каждого контакта стоит цифра. При помощи наших схем, на которых также есть нумерация, вам будет легче ориентироваться, куда засовывать тот или иной провод.

Как соединить интернет кабель между собой способом спаивания

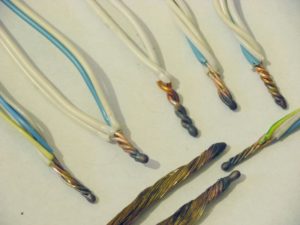

Самый надёжный и качественный способ соединить провода — их спаять. Это труднее и занимает больше времени, чем наращивание с помощью переходников, и при этом необходимо иметь опыт и инструменты. Процесс пайки требует аккуратности, чтобы не повредить горячим паяльником соседние провода.
Для работы понадобятся:

  • инструменты для снятия изоляции и зачистки медных проводов;
  • паяльник, желательно с автономным питанием.

Перед пайкой проводится подготовка кабеля

Зачищается изоляция с большой осторожностью, чтобы не повредить медные жилы. Провода подбираются по цвету и прикладываются друг к другу

Чтобы удобно было их паять, можно сцепить между собой. Места соединения после паяния изолируют изоляционной лентой, чтобы они имели лучший эстетический вид и лучшую герметичность.

Ремонт порванного провода для интернета

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

При повреждении онлайн-кабеля можно провести скручивание проводников. Это самый простой способ, не требующий специального инструмента и навыков. По мнению специалистов, такой способ может ухудшать свойства шнура: скорость сигнала может пострадать, дополнительное сопротивление повлияет на стабильность подключения. Но провод все равно останется рабочим и пригодится хотя бы для временного применения.

Обратите внимание! При обстоятельствах, когда другие способы наращивания не подходят, можно применить простой и понятный метод скручивания

Как удлинить интернет кабель скручиванием? Провод разрезается в том месте, где он повреждён, и если нужно его нарастить, вклинивают удлинитель — дополнительный кусок LAN-кабеля.

Технология скручивания проходит по тем же правилам, как и подготовка кабеля для сращивания пайкой. Внешнюю оболочку провода надрезают вдоль на 8 см. Можно полностью не резать, а найти внутри нить и потянуть за нее, чтобы изоляция разрезалась.

Надразрезанная изоляция остаётся на проводе, чтобы после окончания работы прикрыть ею образованные переплетённые провода. Таким самым способом подготавливают вторую сторону кабеля. Зачищенные, примерно на сантиметр от изоляции проводки, необходимо скрутить попарно. Они разбираются по цветам и между собой соединяются одинаковые провода. Выполняется скручивание от основания изоляции и скручиваются на одном уровне.

Обратите внимание! После завершения работы скрутки равняются, и у них обрезаются острые концы. Затем скрученные проводки сгибают пополам и прижимают для механической прочности

Каждая скрутка изолируется по отдельности изоляционной лентой для большей надежности и герметичности. Если их оставить не заизолированными, то они будут выглядеть эстетически некрасиво, и это может привести к недолгому использованию из-за быстрого облома, когда на них будет применяться физическое воздействие

Затем скрученные проводки сгибают пополам и прижимают для механической прочности. Каждая скрутка изолируется по отдельности изоляционной лентой для большей надежности и герметичности. Если их оставить не заизолированными, то они будут выглядеть эстетически некрасиво, и это может привести к недолгому использованию из-за быстрого облома, когда на них будет применяться физическое воздействие.

Как вариант удобного и надежного удлинения компьютерного кабеля можно применить роутер. При этом способе сам провод не нужно будет удлинять. Если длины протянутого провода не хватит, можно установить маршрутизатор и к нему провести кабель, который будет соединять его с компьютером.

Этот способ позволит включить к сети не один компьютер, возможно подключение дополнительных устройств за счёт Wi-Fi связи. Если приобрести роутер, то в этом случае можно отказаться от кабеля.

Обратите внимание! Если планируется использовать только один компьютер и не подключать к сети другие устройства, можно применить наращивание шнура и не тратиться на маршрутизатор. Если пользователь использует не только один компьютер, но и другие устройства, то использование роутера будет более эффективно

Всемирная сеть стала неотъемлемой частью повседневной жизни многих людей. Сегодня почти в каждый дом проведен интернет. Компьютер подключается к интернету при применении кабеля сети. Сегодня самый распространенный способ соединения онлайн-связи производится через локальную сеть.
