Вентиляция в ванной и туалете

Особенности расчета мощности вытяжки для ванной в частном доме

Прежде чем приобрести и приступить к установке вытяжки в ванной комнате своими руками, следует определиться с типом вентиляции, моделью вентилятора и его мощностью.

Что касается типа вентиляции в ванной, то она может быть вытяжной, приточной и комбинированной. Самый актуальный и эффективный способ — сделать вытяжку в ванной комнате приточно-вытяжного типа. Будет ли система канальной или бесканальной зависит от наличия вентиляционных каналов. Канальные системы обычно используют в помещениях, где оборудованы вентиляционные каналы.

Вытяжка в ванной комнате в частном доме может быть бесканальной. В частных домах обычно одна из стен туалета или ванной комнаты является наружной. Поэтому владельцы частных домов могут пробить сквозное отверстие, ведущее прямо на улицу, и в него установить вытяжку.

Установив стеновой клапан в наружной стене, можно обустроить бесканальную вытяжную вентиляцию в ванной комнате

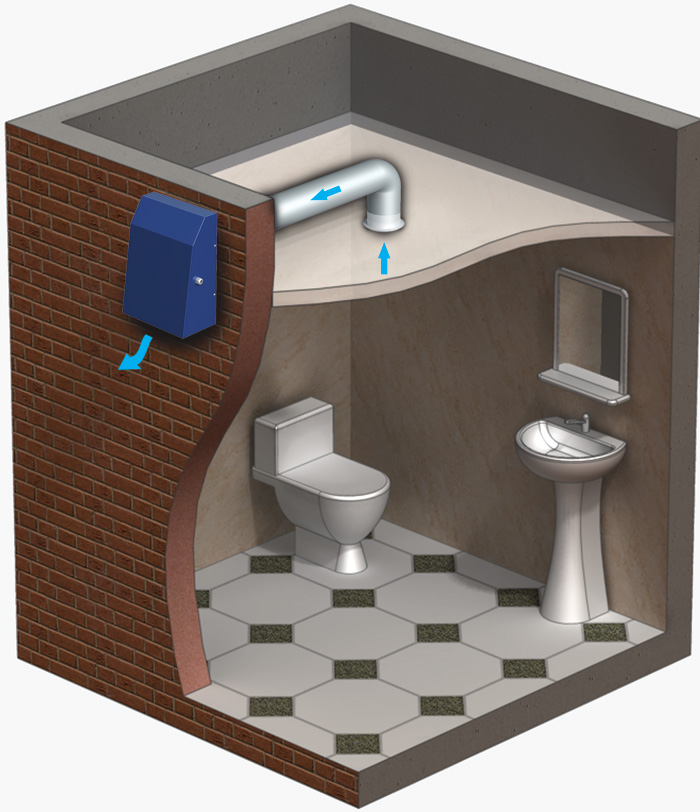

Если используется канальный тип вентиляции в частном доме, то можно сделать своими руками вытяжку в ванную комнату из канализационных труб.

Сделать расчет мощности вентилятора для ванной в частном доме или квартире можно по формуле:

M = V х (5…10), где

М — требуемая производительность;

V — объем ванной комнаты;

цифрами обозначается коэффициент частоты использования ванной комнаты.

Производительность устройств для вентиляции ванных комнат и туалетов зависит от их размеров. Вентиляторы вытяжки в ванной комнате подбираются исходя из объема обслуживаемых помещений.

Вентиляторы для вытяжки в ванной комнате подбираются исходя из объема обслуживаемых помещений

К примеру, необходимо сделать расчет мощности вытяжки для ванной частного дома, размеры которой 4х3х2,5 м (объём 30 м?). Учитывая, что пользование ванной будет осуществляться одним человеком два раза в день, коэффициент принимаем минимальный, равный 5. Тогда необходимая мощность вытяжной установки равна 150 единицам.

Перед тем, как сделать вытяжку в ванную комнату, проследите, чтобы между дверью и полом был зазор для притока воздуха. Если его нет, можно в нижней части дверного полотна сделать отверстие и вставить в него вентиляционную решетку.

Для правильного воздухообмена в двери санузла устанавливают вентиляционные отверстия

Расчет минимально необходимой мощности

Для того чтобы правильно рассчитать технические параметры вытяжного устройства, нужно знать о том, что такое кратность воздухообмена. Этот показатель сообщает, сколько раз в течение часа должна произойти замена «старого» воздуха на новый. Эти нормы указаны в СНиП. Для санузлов и ванных комнат кратность должна соответствовать 6 или 8, в зависимости от условий эксплуатации.

Если помещением регулярно пользуются менее 3-х человек, достаточно 6-кратной замены. Если в квартире или частном доме проживает большее число людей, выбирают 8-кратную.

Для того чтобы вычислить требуемую производительность вентилятора, сначала находят объем помещения. Для этого последовательно умножают три значения: длину, ширину и высоту комнаты. После чего полученное число умножают на найденную кратность. В результате получают требуемую производительность прибора.

Варианты воздухообмена для ванны и туалета

Приточно-вытяжная вентиляция в совмещенном санузле

Вентиляция в ванной комнате и туалете в частном доме выполняется, в основном, естественной и принудительной. Первый вариант более экономичный и простой в исполнении. Не требует затрат на электроэнергию. Достаточно щели между дверью и полом, чтобы через нее проникал свежий воздух. Иногда для этих целей в нижней части двери обустраивается вентиляционная решетка. Но эффективность такого метода низкая. Не выполняется нужный воздухообмен, поэтому устанавливаются механические устройства.

Принудительная смена воздуха не зависит от внешних условий. Поток подается и удаляется в заданном режиме. Энергозависимость – основной недостаток, т.к. вентилятор работает от электросети.

Самостоятельное изготовление

Если нужно установить вентилятор в ванной комнате своими руками, то проще всего приобрести для этого подходящее устройство, поместить его в вентиляционную шахту, подключить к электричеству и закрепить к стене. Если есть возможность, лучше покупать вентилятор, который оснащен датчиком влажности, что обеспечивает его включение в нужный момент. В квартире обычно предусматриваются специальные воздуховоды, в которые монтируется сетка для естественной вентиляции или вентилятор для принудительной. Если такой конструкции нет, то ее нужно делать самостоятельно, проделывая его в стенном проеме или в потолке. Это актуально для частного дома, который строился как дачное помещение и не предполагал круглогодичного пребывания.

Если в ванной комнате есть окно, это уже возможность для вентилирования пространства, но гораздо эффективнее к нему добавить электроприбор для быстрой откачки воздуха и насыщения помещения свежестью. В тех случаях, когда вентиляции нет и не предусмотрено даже окно, вывод шахты будет через стену дома по верху, в направлении крыши. Смонтировав все конструкции нужно проверить, насколько хорошо по ним идет воздух, и только после этого монтировать сам вентилятор

В процессе работы что-то может забить канал или частично его засорить, потому важно проверить проходимость как самодельных воздуховодных путей, так и тех, что были предусмотрены во время строительства

Подбор вентилятора делается по имеющемуся отверстию в стене. Если они не совпадают, то придется либо расширять его, либо уплотнять. Установка производится путем снятия решетки и крепления всех необходимых проводов. Крепить оборудование можно саморезами или жидкими гвоздями. Когда все готово, необходимо установить решетку на место и замазать стык между вентилятором и стеной при помощи герметика.

Вентиляционная система в ванной и туалете

Основной причиной установки в санузле качественной вентиляционной системы является возможность справиться с большинством проблем связанных с помещениями, в которых постоянно высокий уровень влажности. В первую очередь — это приток свежего и отвод отработанного воздуха в санузле, а также контроль уровня влажности.

Помимо этого, правильно обустроенная вытяжка позволяет легко избавляться от не совсем приятных ароматов, которые в туалете не являются редкостью. Помимо этого при помощи принудительной вентиляции исключается возможность образования вредных испарений от средств бытовой химии.

Качественная вытяжка нужна ещё и для того, чтобы иметь возможность контроля над микроклиматом в помещениях, в которых регулярно образуется конденсат, оседающий на канализационном стояке, керамической плитке и других поверхностях в процессе принятия горячей ванной или душа.

Помимо этого из-за конденсата на разных поверхностях образуется грибковая плесень, которая непросто портит внешний вид помещения а, и наносит вред, человеческому здоровью выпуская в воздух вместе со спорами токсические вещества. Плюс ко всему влага способствует образованию ржавчины, которая приводит к поломке сантехнического оборудования, ремонт которого требует определённых затрат.

Естественная вентиляционная система в ванной комнате и туалете не во всех ситуациях может справиться с поставленными перед ней задачами, что в первую очередь обусловлено засорением воздуховода, обычным мусором, а постоянно открывать двери и окна в комнате не всегда удобно особенно зимой.

Именно по этой причине большинство специалистов в один голос советуют установку качественной принудительной вентиляции в ванной, которая без особых проблем монтируется своими руками в основной воздуховод или форточку, если таковая имеется в туалете или ванной частного дома.

Устройство системы

Современная вентиляционная решетка с вентилятором более эффективна, чем традиционная механическая вентиляция. Профессионалы полагают, что производительность должна быть хотя бы на 20% выше, чем расчетный показатель воздушного потока. Механизированная система не всегда может быть оснащена вентиляторами с оптимальным расположением. Тогда их мощность должна дополнительно вырасти в 2-3 раза.

Чаще всего эту роль играет зазор между полом и дверью (да, это тоже полноправная часть вентиляционных комплексов). В других случаях монтируют специальные решетки в нижней части двери. А вот сверление отверстий самостоятельно рекомендуется только в крайнем случае. Подобное исполнение не слишком привлекательно с эстетической стороны.

Разница в устройстве вентиляции бывает связана и с типом вытяжного вентилятора, который обеспечивает сброс воздуха в канал оттока.

Для принудительной откачки воздуха может быть применен осевой либо радиальный вентиляционный прибор. Осевая система дешева и сравнительно мощна. Однако ее характерный недостаток – излишняя громкость при работе. В качестве привода используется электромотор. Решетка же чаще используется не на выходе, а на притоке; это устройство отвечает за распределение воздушных потоков.

Различные виды решеток монтируются:

• в потолке;
• в стене;
• в полу;
• как обособленная конструкция (именно такой вариант доминирует в санузлах).

Более совершенный вариант классической решетки – диффузор. Его технические возможности и дизайнерское оформление куда лучше, чем у «прародительниц». Часть диффузоров работает исключительно на приток, на вытяжку или как часть кондиционирующего контура. В частных домах вентиляционные комплексы иногда оснащаются калориферами (если контур напрямую связан с улицей). Избежать попадания сброшенного грязного воздуха в помещение помогает оснащение вентиляции обратным клапаном.

Когда нужна принудительная вентиляция?

В профильных руководящих документах сказано, что воздухообмен в жилых и любых других помещениях может осуществляться различными способами. А именно с помощью естественной, принудительной или смешанной вентиляции.

А кокой именно тип воздухообмена выбрать, зависит от условий конкретного помещения. Так, нужен ли вентилятор или не нужен в конкретной ванной комнате зависит от производительности и стабильности естественной вентиляции. Точнее от того, может ли она обеспечивать достаточный воздухообмен для поддержания оптимальных или хотя бы приемлемых условий.

Современные вентиляторы представляют собой компактные, экономичные изделия, которые призваны сделать любую систему вентиляции эффективной и стабильной

Исправная вентиляция должна ежечасно удалять из ванной не менее 25 м³ воздуха, а из жилых помещений и ванной- не менее 90 м³ воздуха. Этот показатель актуальный, если в ванной находится вытяжка, обеспечивающая вентиляцию комнат, в которых регулярно находятся, отдыхают жильцы.

Причем указанные значения считаются минимально возможными и в реальности воздухообмен нередко должен быть более эффективным и производительным. Причиной этому является недостаточное качество подводимого уличного воздуха. К примеру, из-за значительно количества углекислого газа, количество которого в крупных городах вполне может достигать 400 см³, а в небольших — 375 см³ на каждый кубометр воздуха.

В результате, чтобы снизить показатели СО₂ до оптимальных значений нередко может понадобиться гораздо большее количество уличного воздуха. К примеру, для поддержания оптимальных условий в ванной может понадобиться не минимальные 25 м³ воздуха ежечасно, а до 150 м³.

Но самая большая сложность в том, что естественная система вентиляции не отличается стабильностью. И если за окном воздух прогреется до 15 °С, то при закрытых окнах ее эффект станет практически нулевым.

Эффективность вентилятора зависит от правильности его размещения. К примеру, это изделие не должно перекрывать канал естественной системы вентиляции или ситуация с воздухообменом только ухудшится. Поэтому для вентиляторов следует подготовить отдельное посадочное место, как изображено на фото

Кроме того, эффективность естественной вентиляции выявить достаточно сложно – для этого придется делать замеры в помещении, причем в тот момент, когда температура уличного воздуха будет составлять 5 °С. Кроме того, для этого нужно специальное оборудование. Поэтому в большинстве случаев индикаторами того, что пора обзавестись вентилятором, служит грибок или плесень в ванной (к примеру, в швах между плиткой, других укромных местах) или неприятный запах. Ведь большинство негативных процессов протекают без видимых признаков и становятся явными только на запущенных стадиях.

Еще одним важным недостатком естественного воздухообмена является отсутствие возможности эффективно регулировать ее производительность.

Кроме того, существенно влияет на рабочие характеристики традиционной системы использование энергоэффективных окон, дверей. Герметичность которых нарушают естественные процессы воздухообмена.

В качестве итога можно указать на то, что естественная вентиляция конструктивно надежная, не затратная и способна справляться с возложенными на нее функциями. Но за исключением критических моментов, вызванных нестабильностью естественного воздухообмена и значительными нагрузками при использовании ванной.

На схеме изображен вентилятор, а также датчик влажности (МР590), реле времени (MP8037ADC). Которые предназначены для управления импульсным источником питания (PW1245), что позволит автоматизировать систему вентиляции и сделать ее эффективной и экономичной

Принимая во внимание все эти моменты, оптимальным является альтернативное решение – использование смешанной системы вентиляции. Она на постоянной основе отвод загрязненного воздуха, влаги будет осуществлять естественным путем, а при существенных нагрузках — принудительно, то есть с помощью вентилятора

Что с большей вероятностью позволит сделать условия проживания комфортными и неопасными для здоровья, причем при умеренных расходах.

В то же время использовать вентилятор на постоянной основе не стоит. Так как это существенно увеличивает эксплуатационные затраты, снижает пожарную безопасность.

Выбор вентиляторов и комплектующих

Для устройства вентиляции в туалете и ванной комнате применяются приборы бытового типа. Конструктивно они представляют собой настенные или канальные вентиляторы разной мощности и размера. Положение и место размещения агрегата выбирается в зависимости от конструкции помещения и наличия каналов в нем.

Приборы для бытовой вытяжки.

По возможностям настройки и включения устройства выпускаются:

• без выключателя;
• со встроенным выключателем;
• с таймером;
• оборудованные датчиком влаги;
• с анализатором движения;
• со встроенным измерителем влажности и таймером.

Приборы с таймером позволяют устанавливать время работы прибора после выключения. Для этого нужно правильно подключить питание и настроить таймер. Встроенный гигрометр обеспечивает автоматическое включение вентиляции при достижении выбранного уровня относительной влажности в ванной или туалете. Многие производители предлагают модели с разной комбинацией таймера и датчиков одновременно.

Подключение таймера.

Кроме вентиляторов в состав иногда входят:

• воздуховоды;
• решетки или диффузоры;
• обратные клапаны;
• регуляторы продуктивности.

Обратный клапан должен не допускать возврата воздуха из вентканала или улицы. Некоторые модели вентиляторов оснащаются ими при производстве. Если воздух перед попаданием в систему вытяжной вентиляции транспортируется на некоторое расстояние, то применяют систему воздуховодов. Для бытового применения выбирают чаще гибкие и пластиковые трубы, так как они дешевле стальных и проще в монтаже. При применении канальных вентиляторов используют и решетки для забора воздуха из помещения (круглые или прямоугольные).

Обратный клапан на вентиляторе.

Виды вентиляции в туалете и ванной комнате

Все вентиляционные системы санузлов классифицируют по трем типам. Поэтому прежде чем приступить к обустройству вентилирования, стоит выяснить каких видов оно может быть, и какой лучше всего подходит.

Естественная

Этот тип вентилирования подходит, когда только планируется строительство дома или коттеджа, а именно в тот период, когда создается проект, происходит начальное закладывание ванной. Для того чтобы можно было нормально осуществить монтаж этой системы, у частного дома должны быть специальные вентиляционные каналы, которые проходят через внутреннюю конструкцию стен и выходят на чердак. Эти каналы можно выполнить из кирпича или из специального пластикового материала.

Прежде чем приступать к организации естественной системы вентилирования стоит обратить внимание на несколько важных рекомендаций:

• во всех комнатах должны быть воздуховоды, которые обычно выполняются в положении по вертикали;
• если ванная и туалет располагаются на одном этаже, то они могут обладать совмещенными вытяжками;
• обычно чердак имеет большое количество вытяжек. Вытяжки ванной, туалета, кухни, сауны можно объединить в одну вытяжку, но при этом согласно требованиям в проекте они не должны располагаться на большом расстоянии друг от друга;
• желательно чтобы воздуховод внутри имел гладкую структуру, напор воздуха из него должен выходить легко без различных трудностей и задержек.

Вентиляция естественного типа должна присутствовать в каждом частном доме и других строениях. Ни один проект строительства не осуществляется без использования естественной системы вентилирования.

вентиляции в частном

Принудительная или искусственная

Естественные системы вентилирования никак не могут справиться с большим количеством оседания конденсата, который образует появление грибка, плесени. Если еще несколько лет тому назад считалось, что устранить образование грибка и плесени практически невозможно, то на сегодняшний день созданы новейшие системы вентилирования, которые помогают полностью устранить эту неприятную проблему.

Основным отличием искусственной вентиляции от естественной является то, что в ней применяется специальное оборудование, которое осуществляет затягивание воздуха внутрь вентиляционного канала. Для затягивания воздуха могут применяться бытовые вентиляторы осевого, канального, радиального вида. При работе этих приборов в результате вращения лопастей ротора воздушные потоки подвергаются обработке и дальнейшему направлению внутрь вентиляционного канала. Данную искусственную систему можно обустроить собственными руками, но при этом она не является принудительной.

Несколько советов опытных мастеров:

• если у вас в квартире имеется естественная вентиляция, то обязательно нужно следить за ее состоянием;
• если вы хотите проверить ее состояние, то можно воспользоваться обычным старым дедовским методом – спичками;
• для проверки нужно разжечь спичку и поднести к вентиляции;
• если пламя от огня будет извиваться, наклоняться, то с вентиляцией все в порядке;
• если пламя от огня будет оставаться неизменным, то вентиляцию необходимо переделывать на искусственную.

Виды по назначению

В зависимости от назначения системы могут быть нескольких типов:

• вытяжная — все потоки воздуха выходят при помощи специальных вытяжных каналов;
• приточного вида — в этой системе потоки воздуха в комнату поступают привычным методом, при этом оказывается дополнительное лишнее давление, которое вызывает выход старых потоков воздуха через шахту;
• смешанный вид — этот вид системы совмещает в себе два вида вентиляции – вытяжного и приточного вида.

Виды вентиляции

По типу конструкции

Также вентиляционные системы могут иметь виды в зависимости от особенностей конструктивных элементов. По конструкции системы вентилирования обычно бывают двух типов:

• канального типа — эта система используется, когда требуется наличие дополнительного усиления очищения потоков воздуха от конденсата, пара, пыли и других загрязняющих веществ. Обычно устанавливается в частных строениях для подведения вентиляционной системы к участку;
• бесканального типа — обычно при этом типе вентилирования в домах и квартирах в отверстиях стеновых перегородок установлены специальные вентиляционные каналы, через которые и осуществляется процесс движения потоков воздуха. К примеру, есть ванная и туалет, между ними имеется специальное вентилируемое окно, а в туалете имеется выход к вентилируемому каналу.

Как правильно выбирать прибор?

При обустройстве вентиляционной системы в ванной понадобится выбрать вытяжное устройство. В первую очередь, нужно определиться с его возможностями, которые заключаются в способности прогонять конкретный объем воздуха. Этот показатель зависит от диаметра прибора.

Производители предлагают приборы с сечением трубы 80, 100, 120, 150 мм. Для хрущевки оптимальным станет диаметр 80 мм или 100 мм. В новостройках квартиры имеют улучшенную планировку, здесь лучше остановиться на сечении 120 мм.

Не менее важный фактор — внешний вид. Многие производители выпускают вытяжки со сменной внешней панелью. Вентиляторы Elicent, Electrolux, Ballu, Timberk и других марок бывают различных цветов и оттенков.

Преимущества моделей вытяжки со съемной панелью — легкость ухода за прибором и возможность воплотить в жизнь смелые дизайнерские идеи

Привлекательный и стильный прибор можно сделать акцентирующим элементом интерьера или вписать его так, чтобы он не бросался в глаза. При выборе надо учитывать, что вода не должна контактировать с электричеством — вентилятору предстоит работать в условиях повышенной влажности.

Чтобы избежать неприятностей с проводкой, специалисты рекомендуют использовать изделие, предназначенную для длительной эксплуатации в таких помещениях.

Нелишним будет проверить показатели шумности прибора — лишние и неприятные звуки играют роль раздражителя слуха. Когда работает качественный вентилятор в ванной, это происходит практически бесшумно.

При включении бесшумного вытяжного устройства немного слышно движение воздуха, которое происходит в трубе корпуса прибора

Стоит также обратить внимание на прочность и надежность устройства. Малая часть компаний, специализирующихся на выпуске вентиляторов для ванной, может гарантировать, что их продукция будет работать несколько лет

О высоком качестве свидетельствует срок гарантии от производителя. Если он меньше 1 года, это устройство лучше не покупать.

Вентилятор для ванной комнаты

Вентилятор для ванной комнаты должен обладать особыми техническими показателями из-за высокой влажности в помещении

Важно понимать, что потолочный вентилятор будет работать наиболее эффективно, если высота потолка в ванной комнате больше 2.65 метров

Что касается конструкционных особенностей прибора, то он должен подходить под размеры ниши в канале вентиляции, в которой будет закреплён.

Немаловажным показателем считается влагоустойчивость, которая обозначается буквами IP. Этот показатель считается важным, ведь он связан с безопасностью. Для ванной стоит выбирать вентиляторы с показателем от 34 и выше, чтобы при попадании влаги на прибор или при высокой влажности не возникло короткое замыкание проводки.

Важным считается критерий шумности. Наиболее комфортными считаются приборы с показателем не больше 30 дБ. А вот совсем бесшумных устройств нет

Значение обратного клапана трудно переоценить, но приборы с такой деталью стоят на порядок дороже, чем без неё.

Мощность прибора следует выбирать в зависимости от объёма помещения, а также частоты его использования

Кроме того, при выборе стоит обратить внимание на на наличие дополнительных функций. Например, датчики влажности, дисплей, пульт управления и другие

Устройство вентиляции в частном доме

Раньше нормальный воздухообмен в квартире обеспечивали естественные щели в деревянных окнах, по проему двери, а если частный дом был из бруса, то еще и межвенцовые пустоты. Но сегодня при возведении жилья широко используются современные энергосберегающие технологии, снижающие затраты на отопление и одновременно препятствующие свободной циркуляции воздуха.

Поэтому многие хозяева оставляют дверь приоткрытой, а в пластиковых окнах используют функцию микропроветривания, что предполагает наличие небольшой щели. Попадая внутрь, свежий уличный воздух прогревается и отводится через трубу камина, печного отопления или существующие вентиляционные каналы. Но данная схема не лишена недостатков – в дом попадают пыль, мошки, проникает шум, а в зимний период морозный воздух, который провоцирует появление сквозняков.

В качестве современного и доступного решения многие домовладельцы предпочитают устанавливать вентиляционный клапан. Преимущества его использования очевидны:

• обеспечение необходимого воздухообмена;
• монтаж легко осуществить своими руками;
• врезается непосредственно в стену в удобном для этого месте.

В зависимости от типа и оснащения водяной, электрической системой подогрева воздуха устройство обеспечивает комфортные условия проживания в любое время года.

Но полноценная система будет состоять из нескольких элементов, таких как:

1. 1. Вентиляционный канал. Представляет собой шахту круглого или квадратного сечения, ведущую на крышу дома. Чтобы продвижению воздушного потока ничего не мешало, его делают максимально прямым. Допускается наличие горизонтальной вставки, но длиной, не превышающей 1–2 м.
2. 2. Вентиляционный выход – отверстие в стене, соединенное с каналом. Для приема больших объемов воздуха его делают достаточного размера, не меньшего, чем у центрального воздуховода.
3. 3. Вентиляционная решетка. Изготовленная из пластика, металла, она служит украшением и, закрывая собой выход, предупреждает проникновение в него воды, мусора.

Выводы и полезное видео по теме

Видео #1. Как выбрать оборудование и всё правильно организовать:

Видео #2. Зачем нужна вытяжка для ванной и как ее установить:

Вытяжка позволяет избавиться от повышенной влажности в ванной и устранить запахи, проникающие в помещение. Это востребованное и недорогое оборудование, отличающееся легкостью монтажа. Популярные модели вентиляторов выпускают производители Ballu, Timberk, Elicent, Electrolux и другие.

Несмотря на то что монтажные работы не займут много сил, средств и времени, устройство станет незаменимым помощником в борьбе за чистый воздух и комфортный микроклимат.

Расскажите о том, как улучшили вентиляцию в ванной путем установки вытяжки. Поделитесь полезными для посетителей сайта тонкостями выполнения работы. Задавайте вопросы, публикуйте фото, комментируйте представленный нами материал в блоке, расположенном под текстом статьи.
